隨著我國風電場建設規模的日益增大，風電場的設備容量大幅上升，對電網的影響也日益嚴重，而SVG動態無功補償裝置在滿足無功功率，諧波治理，提高功率因數和電能質量，降低損耗，調整電壓等方面起著重要作用。

1.什么是風電場動態補償裝置?

風電場動態無功補償裝置:并聯接入風電場，在確定的電壓范圍內其輸出容性或者感性無功電流連續可調，以實現無功功率補償或者調節點電壓控制的裝置。通常包括靜止無功發生器(SVG)，靜止無功補償器等。

靜止無功發生器(SVG):由并聯接入系統的電壓源型換流器構成的一種裝置，其輸出的無功電流在系統電壓范圍內連續可調，且輸出無功電流與系統電壓無關。

靜止無功補償器(SVC):一種并聯連接的靜止無功補償裝置，通過對其感性或容性電流的調整，來維持或控制其與電網連接點的某種參數(典型情況為控制母線電壓)

2. 風電場動態補償裝置的測試項目及測試方法

風電場動態補償裝置的測試項目分為:控制策略仿真驗證，穩態特性現場測試，故障穿越能力現場測試和故障穿越能力評估。

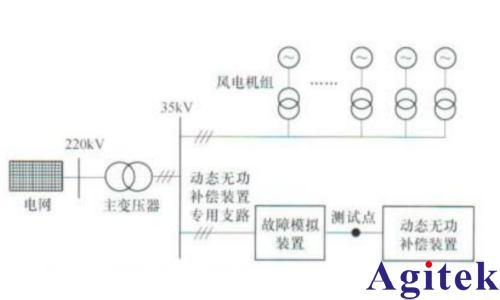

其中故障穿越能力測試為其中較為重要的測試測試項目，其測試原理為將故障模擬裝置串聯在動態無功補償裝置專用支路，利用故障模擬裝置在測試點產生電壓跌落或升高，同時保證風電場集電線路及母線電壓在正常運行范圍內，測試動態無功補償裝置在電壓升高或者跌落時的動態響應特性(如圖一為動態無功補償裝置故障穿越能力測試示意圖)

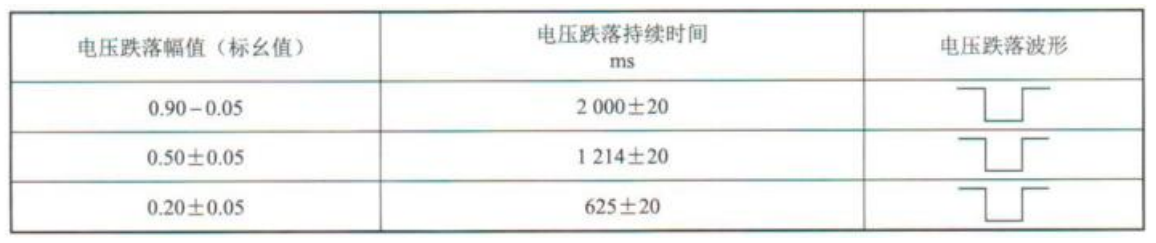

關于故障穿越能力測試測試要求如下(以其中電壓跌落項目為例)

3.艾德克斯IT7800系列是集強大的編程功能，全新觸控界面以及豐富的數據波形分析能力于一體的全新一代大功率可編程交/直流電源。采用高功率密度設計,3U體積內功率可達15kVA，通過主從并機，還可以提供高達960kVA的大容量交直流輸出，為風電場動態補償裝置大功率測試需求提供緊湊高效的

解決方案。

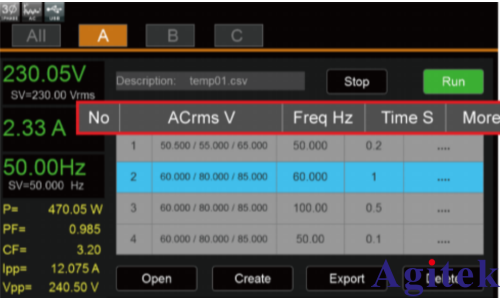

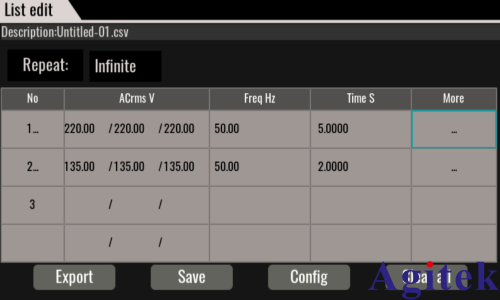

同時，針對風電場動態補償裝置的不同測試項目，IT7800系列提供STEP、LIST以及PULSE不同的測試模式，為用戶提供簡單易行的方式來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等參數也可以通過對儀器內的內部觸發或外部觸發的控制來輸出，因此可以模擬各種電源瞬間斷電、突波、緩升等特性。

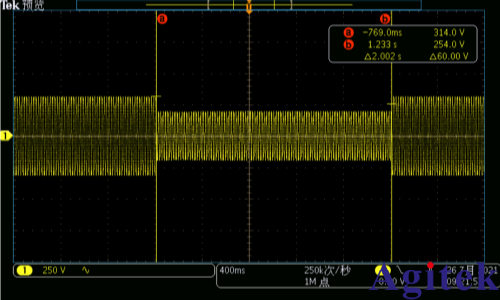

下圖為使用IT7800模擬故障穿越電壓跌落測試波形。

IT7800系列內置全方位的功率表和任意波形發生器，可以模擬諧波/間諧波及各種復雜的任意波形輸出。除了風電場動態補償裝置的測試，也被廣泛應用于新能源、軌道交通、半導體及科研院校等多個領域的研發、生產、質檢階段。
