在電子測試領域，阻抗分析儀是評估電路、元件或材料阻抗特性的核心工具。根據激勵信號形式的不同，阻抗測量可分為脈沖阻抗測量和連續波阻抗測量兩大類。這兩種方法在原理、應用場景及技術實現上存在顯著差異，本文將從信號特性、測量原理、應用場景及技術挑戰四個維度展開對比分析。

一、信號特性：時域與頻域的差異

脈沖阻抗測量采用時域信號激勵，通過注入快沿脈沖（上升時間通常小于100ps）并分析反射波形來推算阻抗分布。其核心優勢在于能夠捕捉瞬態響應特性，尤其適用于高速信號通道、PCB傳輸線及高速連接器的阻抗不連續點定位。例如，在5G通信設備測試中，脈沖阻抗測量可精準定位毫米級阻抗突變點，確保信號完整性。

連續波阻抗測量則基于頻域信號激勵，通過施加單一頻率或掃頻正弦波，測量穩態下的電壓/電流幅值比及相位差，進而計算阻抗參數。該方法適用于低頻至高頻段的穩態特性分析，如電解電容的等效串聯電阻（ESR）測試、壓電陶瓷的諧振頻率分析等。連續波測量的頻譜純凈度高，但無法直接反映時域瞬態行為。

二、測量原理：反射法與直接法的對比

脈沖阻抗測量的核心原理是時域反射法（TDR）。當快沿脈沖沿傳輸線傳播時，遇到阻抗不連續點會產生反射，反射系數與阻抗變化直接相關。通過分析反射波形的時間延遲和幅度，可計算阻抗值。例如，在PCB差分走線測試中，TDR可實時顯示阻抗曲線，精度達±5%。

連續波阻抗測量則采用直接法或矢量網絡分析技術。直接法通過測量被測件兩端的電壓和流過的電流，結合相敏檢測技術計算阻抗復數形式（Z=R+jX）。矢量網絡分析儀（VNA）則通過測量S參數（反射系數S11、傳輸系數S21）間接推導阻抗，適用于高頻段（如1MHz-3GHz）的精確測量。

三、應用場景：互補性技術選擇

脈沖阻抗測量的典型應用包括：

高速數字電路測試：定位PCB走線中的阻抗不連續點，優化信號完整性；

電纜故障診斷：通過反射波形分析電纜斷點或短路位置；

封裝級測試：評估芯片封裝內部的互連阻抗。

連續波阻抗測量的核心場景包括：

元器件特性分析：測試電容、電感、電阻的頻率響應特性；

材料電學特性研究：測量金屬、陶瓷、聚合物的介電常數和導電性；

通信系統匹配優化：評估天線、濾波器等射頻器件的阻抗匹配性能。

四、技術挑戰：精度與復雜度的權衡

脈沖阻抗測量的技術難點在于：

高速信號處理：需使用高帶寬示波器（帶寬≥10GHz）和低損耗測試夾具；

校準復雜性：需通過開路、短路、負載三點校準消除測試路徑寄生參數；

環境干擾控制：電磁干擾（EMI）和溫濕度變化可能引入測量誤差。

連續波阻抗測量的挑戰則包括：

高頻段精度限制：探頭互感器會限制工作頻率范圍（如RF-IV法通常≤3GHz）；

阻抗范圍覆蓋：低阻抗（<10mΩ）或高阻抗（>100kΩ）測量需特殊技術；

非線性效應補償：大信號激勵下需考慮被測件的非線性特性。

五、技術融合趨勢

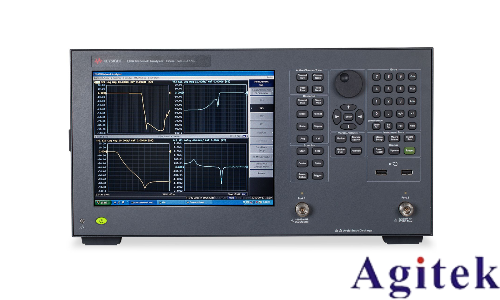

現代阻抗分析儀正朝著“時頻域融合”方向發展。例如，Keysight E5061B網絡分析儀結合TDR模塊，可同時提供時域阻抗分布和頻域S參數分析；安捷倫4294A精密阻抗分析儀通過掃頻測量法，實現40Hz-110MHz寬頻段的高精度測試。這種技術融合使得工程師能夠更全面地評估被測對象的阻抗特性，為高速數字設計、射頻電路優化及材料研發提供關鍵數據支持。

結語
脈沖阻抗測量與連續波阻抗測量各有其技術優勢和應用邊界。前者擅長瞬態特性分析，后者精于穩態特性評估。在實際測試中，需根據被測對象特性、頻率范圍及精度要求選擇合適的方法，或結合兩者優勢實現更全面的阻抗分析。隨著5G、人工智能和物聯網等技術的快速發展，阻抗測量技術將持續演進，為電子工程領域提供更精準、高效的測試解決方案。
