作為一名工程師或技術員，您需要充滿信心，相信自己正在精確地捕獲信號的細節。如果示波 器的取樣速率不夠快，將丟失許多瞬態信號細節，并導致錯誤。數字實時示波器實時捕獲信號， 從而可以在一個捕獲周期內捕獲足夠多的信號取樣，以便如實地重新創建波形。

泰克數字實時 (DRT) 取樣技術

技術簡介

為什么采樣率如此重要

實際事件是動態變化并實時發生的。那么您的示波器是不是也應該配備適當的技術以便能夠實時捕獲動態信號呢？

瞬態事件只會發生一次，因此，必須在其發生的同一時間幀內對其進行取樣。如果您的示波器取樣速率不夠快， 將高頻分量“向下折疊”到了較低的頻率中，則會引起顯示中的假波現象。

數字存儲示波器對輸入信號的取樣速率越快，所顯示波形的分辨率和細節的詳細程度就越高。奈奎斯特取樣理論 表明取樣速率至少應為被測信號中的最高期望頻率的兩倍。然而，該理論僅適用于正弦信號。現今的復雜波形無 疑需要高于 2X 取樣速率的數倍，才能精確捕獲不斷變化的事件或單次事件。

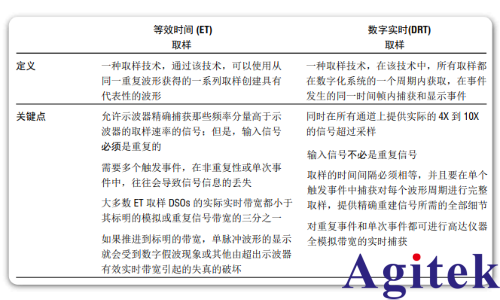

數字實時取樣技術與等效時間取樣技術

 等效時間 (ET) 取樣技術的限制

如果需要拍攝一系列照片，構成一幅清晰圖像，您 是否會使用數碼相機？大多數人都認為這是無法接 受的。對于數字存儲示波器情況恐怕也是一樣，我 們需要在單個捕獲周期內拍攝，精確重現非重復性 或單脈沖波形的波形。

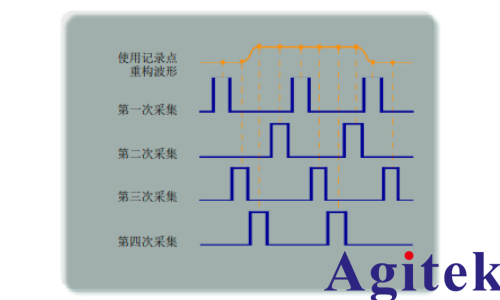

許多傳統數字存儲示波器 (DSO) 都存在一個固有的 限制，那就是在捕獲非重復性波形和單次事件時無 法達到標明的帶寬。這一限制是等效時間 (ET) 取樣 體系結構的固有問題，需要多個捕獲周期才能顯示 有意義的波形。 利用 ET 取樣技術可以很好地顯示 重復波形，而當重新創建非重復性或單次事件時卻 往往顯露出不足。

如何避免使用等效時間 (ET) 取樣技術的產品？

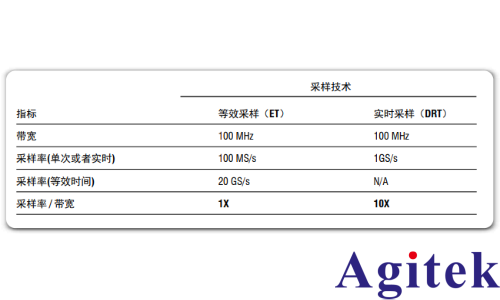

對下一個數字存儲示波器的購買作出評估時，確保最大指定單脈沖取樣速率至少為 4X，達到 10X（大于該儀器 的標明帶寬）更佳。

泰克數字實時 (DRT) 取樣技術

TDS1000 和 TDS2000 系列數字存儲示波器

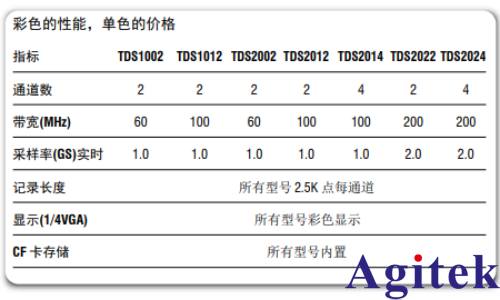

高達 11 種自動測量，可以加快完成測量任 務的速度

所有型號的 FFT 標準配置

可選 TDS2MEM 存儲和通信模塊提供了 CompactFlash 大容量存儲器、RS-232 和 Centronics 打印機端口

可選 TDS2CMAX 通信模塊提供了 GPIB 可編 程性、RS-232 和 Centronics 打印機端口

OpenChoice 軟件可以使測量結果的編制和 分析更加容易(包括在通信模塊之中)

借助傳統的模擬風格旋鈕、多語言用戶界 面、自動設置菜單、內置上下文相關幫助和 探頭檢查向導，可以快速、輕松地進行設置 和操作
