泰克7系列示波器工程設計背后的“亞太赫茲”傳奇
距離泰克(Tektronix)上一次發布高端示波器已過去七年,全新的7系列DPO示波器終于問世。它不僅沒有令人失望,反而以驚人的性能將測試測量?jī)x器的競爭提升到了全新層級——我將其定義為“亞太赫茲采樣率示波器”。
這臺儀器憑借最高125 GS/s的采樣率、25 GHz的帶寬以及世界級的有效位數(ENOB),成為高速通信、物理實驗及信號完整性分析的理想工具。但比參數更引人注目的,是其背后極致的工程設計。
熱設計:靜默的巨獸
70年前,泰克310示波器依靠“煙囪效應”被動散熱;而全新的7系列面臨的是約1500W的功耗挑戰——主要來自SiGe前端ASIC、四顆頂級FPGA以及高性能CPU/GPU。
為了應對這一熱負荷,同時考慮到多機機架部署的場景,工程團隊摒棄了高轉速風扇的噪音方案,轉而采用“大流量、低風速”的策略。通過兩個8英寸的大風扇推動空氣流動,配合大面積散熱鰭片,確保了機器在運行時既安靜又涼爽。排出的空氣僅微微溫?zé)幔宫F(xiàn)了極高的熱管理水準。
機械與系統構建
整機重約38公斤,配備了符合人體工學的搬運把手,既方便移動又兼顧了進風需求。其機架安裝設計極具巧思,支持“翻轉安裝套件”,允許兩臺設備底對底堆疊,使輸入通道更靠近被測設備,極大優化了多通道測試系統的布局。
對于需要數十臺設備同步的物理實驗(如粒子加速器監測),7系列背部預留了專用的同步與采樣時鐘接口,支持構建相干采樣系統,重現了泰克在核試驗場記錄單次脈沖事件的輝煌能力。
電氣核心:定制ASIC與信號鏈
7系列的電氣架構基于全新的前面板設計,每個通道均配備TekConnect轉接頭,并存儲獨特的S參數以優化信號路徑。

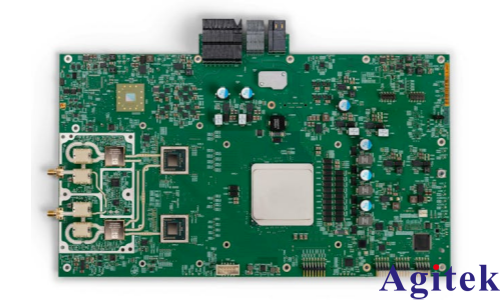

核心在于兩顆定制的SiGe工藝ASIC芯片:
Tek085前置放大器:負責在不過度抬高噪聲底的前提下放大信號,并展平頻率響應。

Tek079 10位ADC:執行高精度模數轉換,并將數據高速傳輸至FPGA。

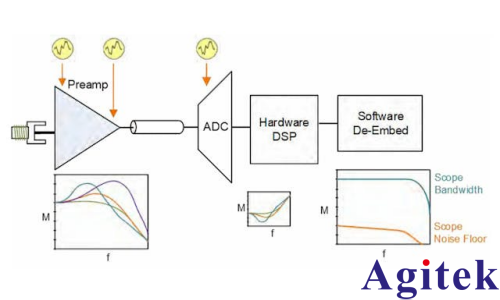

這兩者結合“QuietChannel技術”,通過有源連續時間線性均衡器(CTLE)補償損耗,實現了業內領先的低噪聲和高ENOB。

靈活應變的工程智慧
在項目收尾階段,面對大客戶對“單次事件觸發”的低延遲需求,工程團隊展現了驚人的應變能力。他們并未妥協,而是重構了觸發架構,引入了高性能產品線中的Tek046模擬觸發芯片。這一改動不僅滿足了當下需求,還意外增強了射頻放大能力,為未來埋下伏筆。
