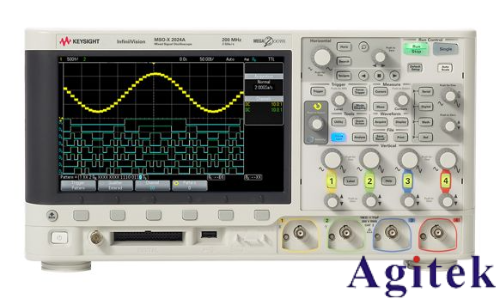

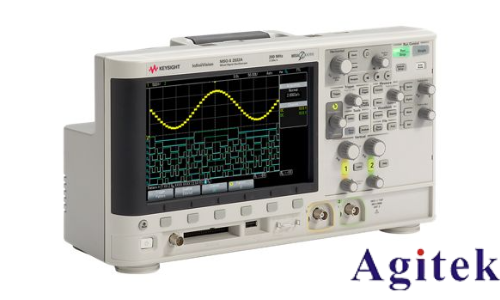

是德示波器DSOX2012A作為一款功能強大的電子測量工具，廣泛應用于電子工程、教育科研等領域。為了充分發揮其性能，將示波器與電腦連接實現數據交互和遠程控制至關重要。本文將詳細介紹DSOX2012A連接電腦的方法及注意事項。

一、連接方式選擇

DSOX2012A支持多種連接方式，根據場景需求可選擇USB、LAN（以太網）或GPIB接口。其中，USB連接適用于本地快速數據傳輸，LAN連接則適合遠程監控與自動化測試。

二、USB連接步驟

1. 硬件連接：使用USB電纜連接示波器與電腦的USB接口。部分示波器配備前后兩個USB主機端口，確保選擇支持?jǐn)?shù)據傳輸?shù)慕涌凇?/span>

2. 驅動安裝：首次連接時，電腦需安裝示波器官方提供的USB驅動程序?？赏ㄟ^是德官網下載對應型號的驅動包，安裝完成后重啟電腦。

3. 軟件配置：啟動示波器配套軟件（如Agilent InfiniiVision），在軟件界面選擇USB連接模式，系統將自動識別設備并建立通信。

三、LAN連接與網絡配置

1. 硬件連接：通過網線將示波器直接接入路由器或電腦的以太網端口。

2. IP地址設置：

自動獲取IP：若網絡支持DHCP，示波器啟動后將自動分配IP地址。通過路由器管理界面查找設備IP。

手動配置：若需固定IP，進入示波器菜單【UTILITY】→“系統設置”→“網絡配置”，通過旋鈕輸入IP地址（如192.168.1.111）、子網掩碼及網關。

3. 遠程訪問：在電腦瀏覽器輸入示波器IP地址，或使用配套軟件（如IVI驅動程序）通過LAN控制示波器。注意部分瀏覽器需切換至兼容模式以顯示波形。

四、高級應用：遠程控制與數據交互

1. FTP文件傳輸：通過FTP工具（如FileZilla）登錄示波器（地址：ftp://IP地址），下載保存的波形文件（CSV/WFM格式）。

2. XWirePuller遠程控制：安裝專用軟件后創建VXI-11連接，實時模擬示波器旋鈕操作，調整觸發模式與垂直檔位。

3. LabVIEW集成：利用示波器提供的SCPI編程接口，在LabVIEW環境中開發自動化測試腳本。

五、故障排除與安全注意事項

1. 常見問題：

USB無響應：檢查端口是否支持?jǐn)?shù)據傳輸，重新安裝驅動。

網絡連接超時：使用Ping命令檢測連通性，確認防火墻未阻止端口。

2. 安全規范：

避免過載：接入信號前評估電壓范圍，使用隔離探頭防護。

靜電防護：連接前佩戴防靜電腕帶，避免觸碰內部電路。

定期維護：每月至少開機半小時，更新固件以防功能缺陷。

通過USB或LAN連接，DSOX2012A可與電腦實現高效聯動，滿足本地調試與遠程測試需求。合理配置接口、規范操作流程，并結合第三方工具擴展功能，能顯著提升設備使用效率。在操作過程中，嚴格遵循安全指引，定期維護設備，以確保示波器長期穩定運行，為工程研發提供可靠保障。
