是德示波器長時間監控電源電壓:自動記錄與報警設置指南

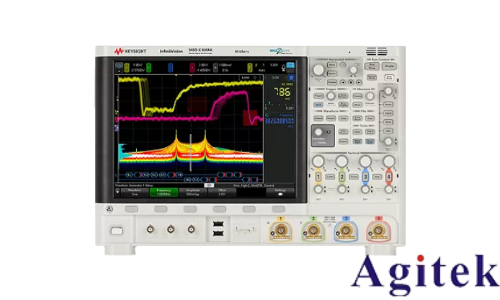

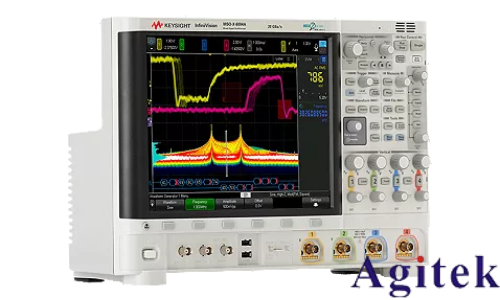

在電子系統調試與維護中,長時間監控電源電壓的穩定性至關重要。利用是德示波器(如DSOX2004A或DSOX1202)的強大功能,用戶可實現自動記錄與異常報警,有效捕捉電壓波動、紋波或瞬態干擾。以下是具體設置步驟與優化建議。

一、啟用滾動模式與長時間采集
為實現連續監控,建議啟用示波器的“滾動模式(Roll Mode)”。進入“Horiz”菜單,將采集模式設為“Roll”,波形將自右向左滾動顯示,形成實時數據流。調整時基至合適范圍(如500ms/div),兼顧觀察時長與細節清晰度。滾動模式特別適合監測緩慢變化的電源信號。
二、配置自動記錄功能
1. 設置波形記錄:進入“Acquisition”或“Storage”菜單,啟用“Waveform Recording”功能。設定記錄時長(如數小時)和采樣率,確保關鍵細節不丟失。
2. 存儲路徑選擇:將數據自動保存至內部存儲器或外接USB設備,便于后續分析。可設置循環記錄,避免存儲空間耗盡。
3. 命名與時間戳:為記錄文件添加時間標簽,方便追溯異常發生時刻。
三、實現“類報警”功能
盡管示波器不直接支持聲音報警,但可通過以下方式實現異常提示:
1. 設置觸發條件:使用“邊沿觸發”或“脈寬觸發”,設定電壓閾值。當電壓超出正常范圍(如超過額定值±5%),觸發捕獲,波形暫停并高亮顯示。
2. 使用模板測試(Mask Test):在支持型號中,繪制電壓容差模板。一旦波形觸及或突破模板區域,示波器標記為“失敗”,并可自動停止采集或保存快照。
3. 外部聯動:通過LAN或USB接口連接PC,運行自動化軟件(如Keysight IO Libraries Suite),設定電壓超限自動發送郵件或彈窗提醒。
四、優化測量精度
● 定期使用1kHz校準信號檢查探頭補償。
● 啟用帶寬限制(20MHz)濾除高頻噪聲,提升電壓測量穩定性。
● 使用平均采集模式降低隨機噪聲影響。
五、應用場景示例
在電源老化測試中,設置滾動模式+模板測試,連續運行24小時。一旦出現電壓跌落或尖峰,示波器自動保存異常波形并標記時間點,極大提升故障排查效率。

通過科學設置,是德示波器不僅能“看見”電壓變化,更能“主動預警”,成為電源系統可靠性的智能守護者。
