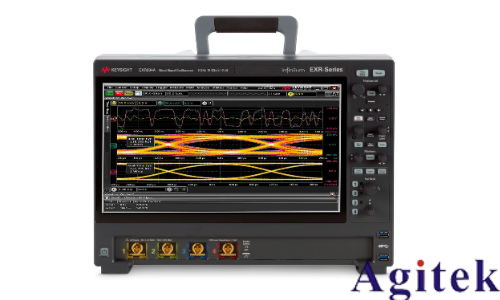

在電力系統檢測與分析中，三相交流電的相位差測量是評估系統穩定性、判斷相序及診斷故障的重要手段。是德科技（Keysight Technologies）作為全球領先的電子測量解決方案提供商，其高性能數字示波器具備強大的信號采集與分析能力，能夠精準、高效地完成三相電相位差的測量任務。以下是使用是德示波器測量三相電相位差的系統方法與操作要點。

一、測量前準備

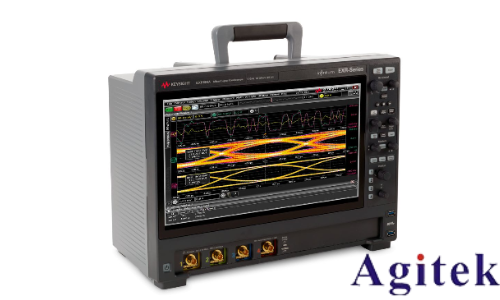

首先，確保示波器為雙通道或更多通道型號（如是德InfiniiVision系列），并配備高壓差分探頭或隔離探頭，以保障在高電壓環境下的測量安全。將三相電源的A、B、C三相分別通過探頭接入示波器的CH1、CH2和地線正確接地。為測量相位差，通常選取兩兩之間的電壓信號進行比較，如UAB與UBC，或直接測量各相對中性點的電壓。

二、采用時域法測量相位差

將待測的兩個相電壓信號接入CH1和CH2通道。設置觸發源為其中一通道（如CH1），調節“Time/Div”使至少一個完整周期清晰顯示。通過光標功能，定位兩信號的同相位點，如上升過零點或波峰。測量兩點間的時間差Δt，結合信號周期T，利用公式：

相位差 = (Δt / T) × 360°

即可計算出相位差。例如，50Hz交流電周期為20ms，若測得Δt為6.67ms，則相位差約為120°，符合三相電標準相位關系。

三、使用X-Y模式（李薩如圖形法）

將示波器設置為X-Y模式，CH1信號控制X軸，CH2控制Y軸。若兩信號頻率相同且相位差恒定，將形成橢圓或直線圖形。當圖形為斜直線時，相位差為0°或180°；若為正橢圓，可通過橢圓的b/a比值計算：∮ = arcsin(b/a)。此法直觀但精度受限，適用于快速判斷。

四、高級功能提升測量效率

是德示波器支持自動測量與數學運算功能。啟用“相位差”自動參數測量，可實時顯示兩通道間的相位角。結合FFT功能，還可分析諧波對相位的影響。對于三相系統，可依次測量AB、BC、CA之間的相位差，驗證是否接近120°，從而判斷相序與系統平衡性。

五、注意事項

● 保證信號同步，避免觸發不穩定導致相位漂移。

● 使用校準過的探頭，注意衰減比設置。

● 在高壓環境下，務必采用隔離措施，確保人身與設備安全。

● 避免電磁干擾，保持測試環境清潔。

綜上所述，是德示波器憑借其高精度采樣、豐富的觸發與分析功能，為三相電相位差測量提供了可靠解決方案。合理運用時域法與X-Y模式，結合自動測量工具，不僅能準確獲取相位數據，還能深入分析電力系統動態特性，是工程實踐中的理想選擇。
