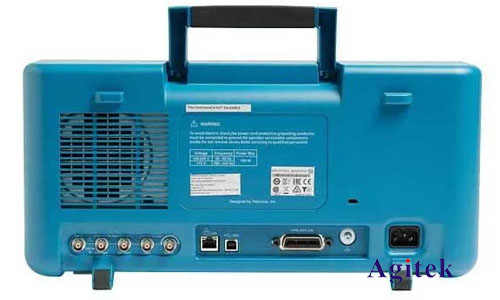

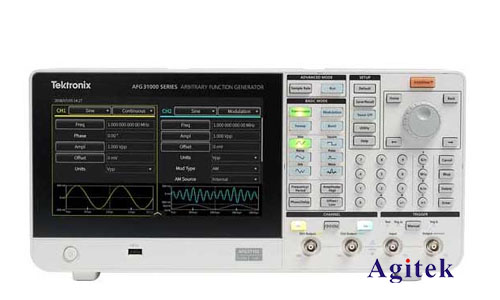

泰克AFG31151任意波形發生器是一款高性能的信號源，廣泛應用于科研、測試和教育等領域。然而，在實際使用過程中，用戶可能會遇到信號輸出異常的問題，例如輸出波形失真、幅度不穩定、頻率偏差等。本文將詳細闡述AFG31151信號輸出異常的排查方法。

　　一、癥狀描述與初步判斷

　　首先，我們需要清晰地描述遇到的信號輸出異常。這包括：

　　異常現象的具體表現：例如，輸出波形出現諧波失真、毛刺、尖峰、偏移、幅度衰減或不穩定等等。請盡可能詳細地描述，包括波形的形狀、頻率、幅度等參數。附上實際的波形截圖將極大提高問題的解決效率。

　　異常發生的時間和條件：是持續性問題還是間歇性出現？是在特定操作模式下發生，還是在所有模式下都存在？這將有助于縮小問題的范圍。

　　連接情況：檢查輸出連接線纜是否完好，連接是否牢固。松動的連接或老化的線纜都可能導致信號衰減或畸變。確認負載阻抗是否匹配發生器的輸出阻抗（通常為50Ω）。阻抗不匹配會產生反射波，導致信號失真。

　　儀器工作狀態：檢查發生器自身狀態，例如過熱指示燈是否亮起，是否有報錯信息顯示。

　　根據初步判斷，我們可以將可能的故障原因大致分為以下幾類：

　　二、硬件故障排查

　　1.輸出連接：首先，仔細檢查輸出連接線纜。更換新的測試線纜進行測試，排除線纜故障的可能性。確保輸出端子清潔無氧化，連接牢固。測量負載阻抗，確保與發生器輸出阻抗匹配。

　　2.負載問題：如果負載阻抗不匹配，會造成信號反射，導致輸出波形失真。檢查負載是否存在短路、開路或其他異常。使用示波器測量負載端電壓和電流，判斷是否存在異常。

　　3.發生器內部故障：如果排除以上因素，則可能存在發生器內部硬件故障，例如輸出放大器損壞、內部連接不良等。此時需要聯系泰克售后服務或?qū)I(yè)維修人員進行檢修。切勿自行拆卸儀器，以免造成更大的損壞。

　　三、軟件設置排查

　　1.波形參數設置：檢查波形參數設置是否正確，例如頻率、幅度、占空比、偏移等。錯誤的參數設置會導致輸出波形與預期不符。仔細核對參數設置與預期值是否一致。

　　2.輸出模式設置：檢查發生器的輸出模式設置，例如是否選擇了正確的輸出模式（如正弦波、方波、任意波形等）。確保輸出模式與預期一致。

　　3.觸發設置：如果使用觸發功能，檢查觸發源、觸發電平、觸發方式等設置是否正確。錯誤的觸發設置可能導致輸出波形不穩定或出現異常。

　　4.調制設置：如果使用了調制功能，檢查調制參數設置是否正確，例如調制頻率、調制深度等。不正確的調制設置會導致輸出波形失真。

　　四、環境因素排查

　　1.電源穩定性：不穩定的電源電壓可能影響發生器的正常工作，導致輸出波形不穩定。使用穩壓電源供電進行測試。

　　2.溫度影響：極端溫度環境可能影響發生器的性能，導致輸出異常。確保發生器工作在規定的溫度范圍內。

　　3.電磁干擾：強電磁場干擾可能影響發生器的信號輸出。嘗試改變發生器的位置，遠離強電磁干擾源。

　　五、故障排除步驟總結

　　解決AFG31151信號輸出異常問題需要系統地進行排查。建議按照以下步驟進行：

　　1.仔細描述問題:記錄異常現象、發生時間、環境條件等詳細信息。

　　2.檢查連接:檢查輸出連接線纜、負載阻抗等。

　　3.檢查軟件設置:仔細核對波形參數、輸出模式、觸發設置等。

　　4.檢查環境因素:檢查電源穩定性、溫度、電磁干擾等。
