NRZ（不歸零）信號廣泛應用于高速數字系統，但數據速率攀升后，微小抖動、噪聲易惡化眼圖，工程師常因未知損傷難以定位問題根源。

RIGOL DG70000系列任意波形發生器，正是解決這一痛點的可控高質量信號源。

NRZ信號核心要點

NRZ編碼簡潔高效，PRBS碼型（適配各類協議測試）是其核心測試碼型；單位間隔、抖動等是影響信號質量的關鍵，廣泛應用于PCIe、USB、車載以太網等場景。

RZ、NRZ 與 PRBS 波形對比

為什么需要可控PRBS-NRZ參考信號？

未知信號損傷會阻礙根因分析，而PRBS-NRZ信號具有以下特點：

充足的跳變密度：保證眼圖積累的完整性

確定性序列：測量結果嚴格可重復

均勻的頻譜特性：模擬真實數據流的頻域行為

標準化應用：PCIe、USB、SATA 等協議的一致性測試均采用 PRBS 碼型

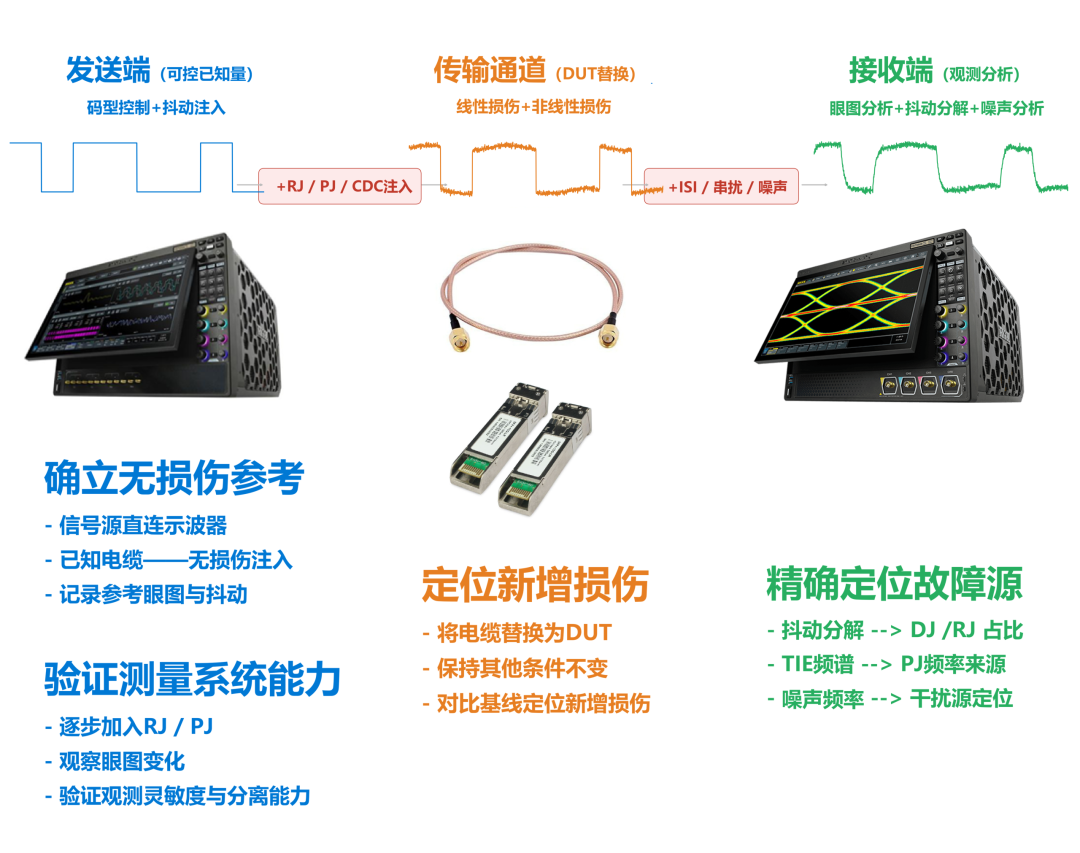

NRZ 信號完整性測試系統模型示意圖

RIGOL DG70000系列：

構建高質量NRZ參考信號的核心設備

作為高性能任意波形發生器，DG70000系列可為NRZ信號生成與損傷模擬提供核心支撐，主要優勢包括：

最高12 GSa/s采樣率、16 bit分辨率，總抖動僅10 ps

超深存儲（新固件升級至3.0 Gpts雙通道共享），可完整存儲超長PRBS序列

支持獨立隨機抖動（RJ）/周期性抖動（PJ）抖動注入，精準模擬信號損傷

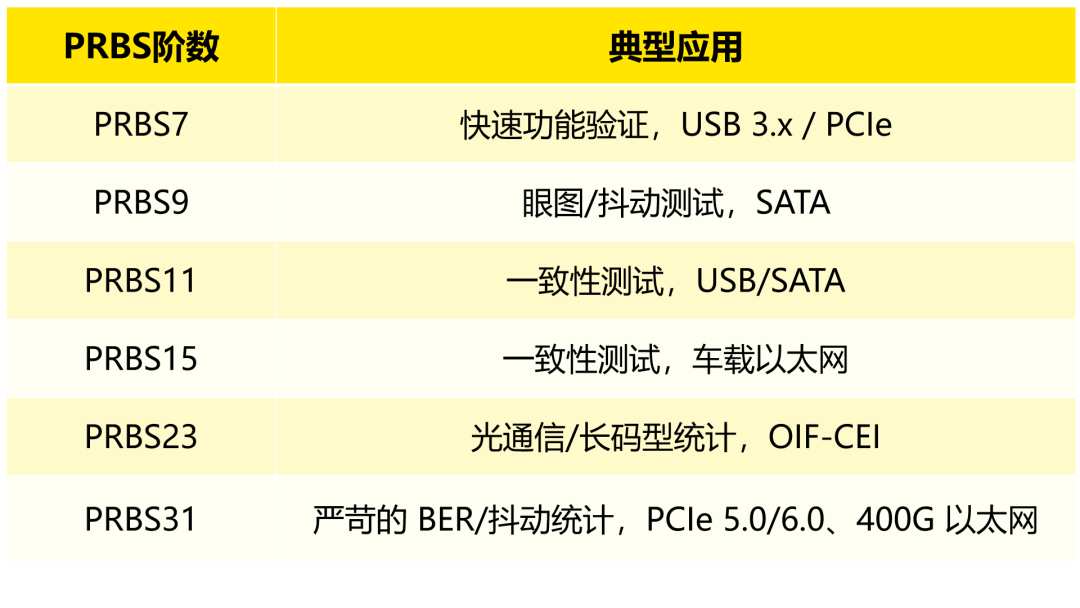

內置多階PRBS碼型，覆蓋多種典型應用

實操指南：三步完成測試

第一步：配置碼型與編碼方式

DG70000系列任意波形發生器“高級波形→編碼/調制”界面，選擇PRBS階數、勾選NRZ編碼即可。

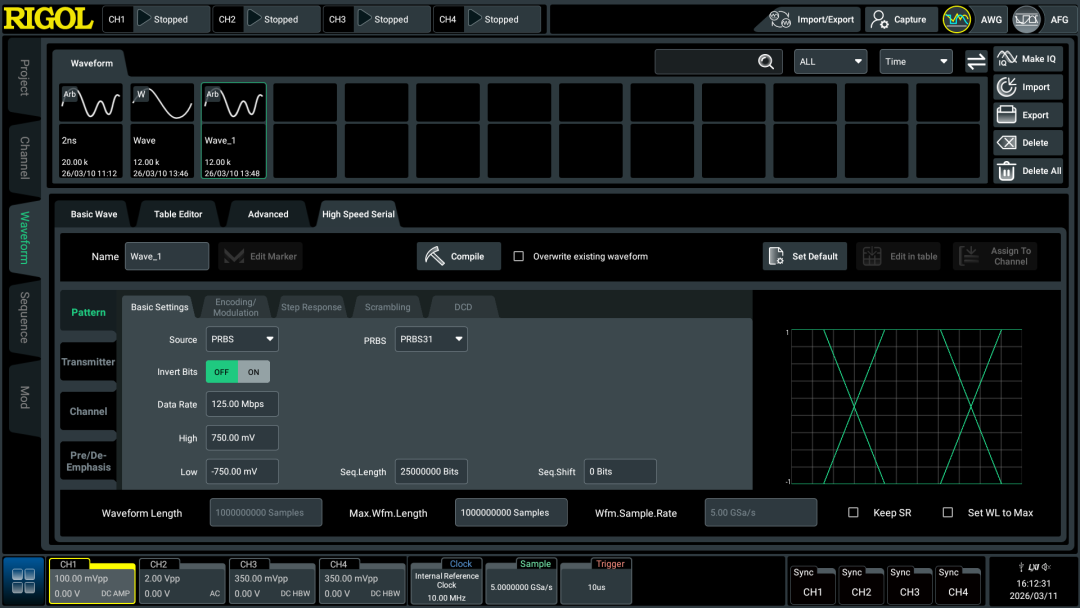

DG70000系列任意波形發生器設置PRBS31操作界面

第二步：設置核心參數

采樣率設為數據速率整數倍

幅度按對應協議調整

需模擬損傷時，獨立設置RJ/PJ參數

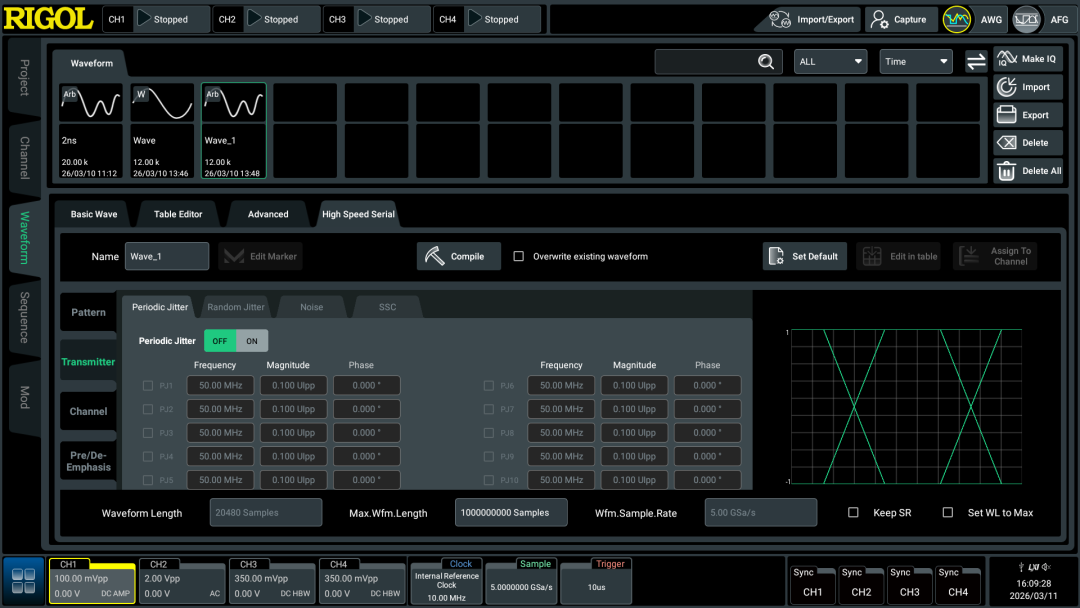

PJ（Periodic Jitter）設置界面

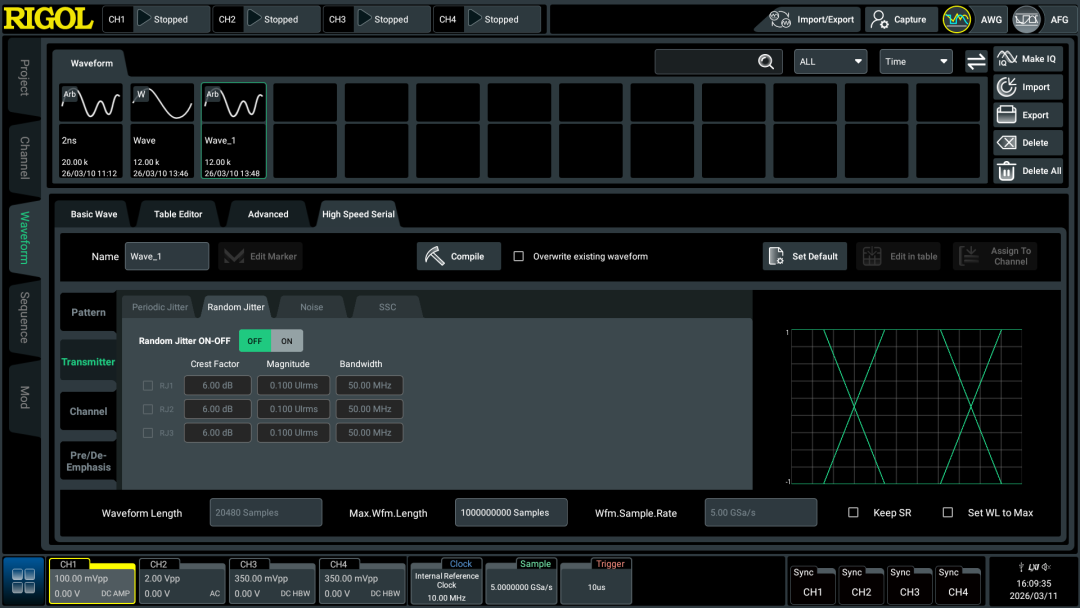

 RJ(Random Jitter）設置界面

第三步：搭建系統+分析

系統組成：DG70000系列任意波形發生器+DS70000系列數字示波器+50Ω SMA電纜。

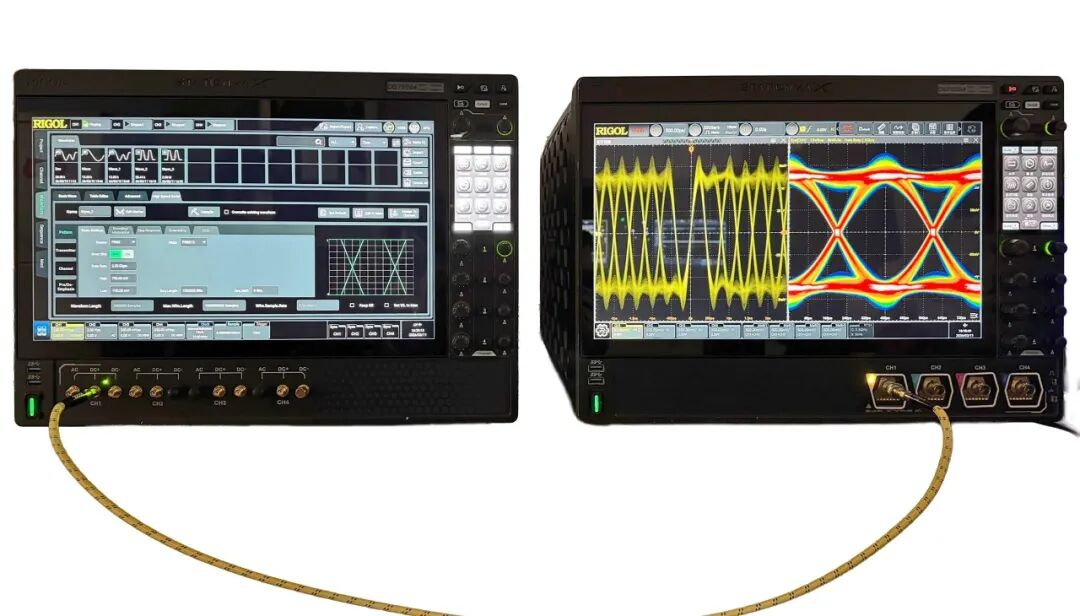

確立無損傷參考基線的系統搭建

4個核心分析維度：眼圖（總體質量）、TIE軌跡（抖動變化）、TIE頻譜（頻率成分）、TIE直方圖（抖動類型）。

調試小技巧

先用DG70000系列任意波形發生器建立無抖動基線，再與實際被測器件測試結果對比，可快速定位問題，如TIE頻譜新增離散峰時，通常意味著鏈路中引入了確定性干擾。通過這種“基線對比”方式，工程師能夠更快判斷問題是信號源、傳輸鏈路，還是被測器件本身。

總結

RIGOL DG70000系列任意波形發生器配合DS70000系列數字示波器，為 NRZ 信號完整性測試提供了從信號生成到損傷模擬的一站式解決方案。

同時，本應用指南展示的方法論也適用于 PAM4 等更高階調制方案的信號生成與分析，為工程師應對下一代高速接口挑戰做好準備。

 推薦產品

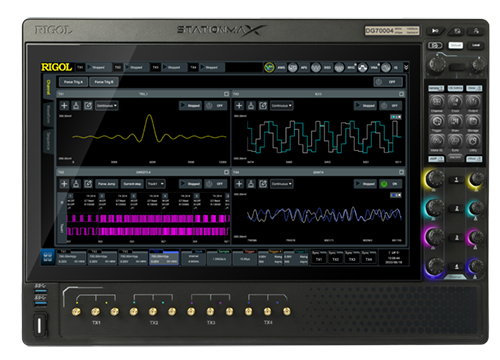

DG70000系列任意波形發生器

DG70000系列任意波形發生器是業界領先的高性能任意波形發生器，具有最高12GSa/s采樣率、2GHz模擬帶寬、16bit垂直分辨率和1.5Gpts（3.0Gpts雙通道共享）的任意波長度，最高輸出頻率可達5GHz。其具有的-70dBc無雜散動態范圍，為用戶提供更清晰、更純凈的信號。

  產品特點：

■ 最高輸出頻率：5GHz

■ 通道數：單臺4通道同步

■ 采樣率：100Sa/s~12GSa/s（連續可調）

■ 垂直分辨率：16bit

■ 單通道波形存儲：1.5Gpts（3.0Gpts雙通道共享）

■ 無雜散動態范圍（SFDR）：-70dBc

■ 總抖動：10ps

■ 隨機抖動：350fs

■ 調制帶寬：1.5GHz

■ 序列編輯器：最高16k波形片段

■ 顯示屏：15.6英寸2K高清觸控屏

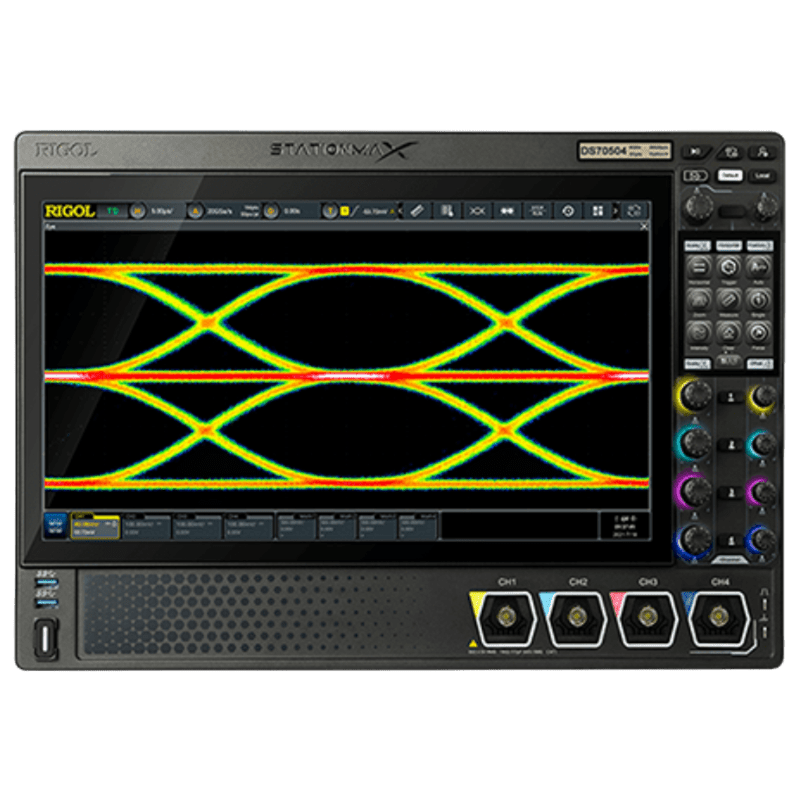

DS70000系列數字示波器

DS70000系列數字示波器是RIGOL自主研發的第七代數字示波器，實現了20GSa/s采樣率、5GHz實時帶寬。除硬件指標的提升，DS70000系列數字示波器還提供了多種人性化設計，保證了高質量的客戶體驗。

  產品特點：

■ 模擬帶寬：5GHz

■ 模擬通道數：4

■ 最高實時采樣率：20GSa/s

■ 最大存儲深度：2Gpts(opt.)

■ 最高波形捕獲率：1,000,000wfms/s
