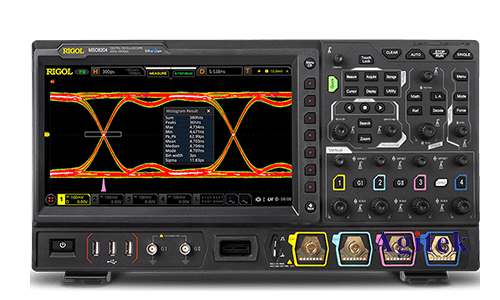

普源示波器作為一款功能強大的電子測量儀器，在電池測試領域也發揮著重要作用。通過示波器，我們可以直觀地觀察電池電壓隨時間的變化趨勢，從而判斷電池的健康狀況、充電效率等關鍵參數。以下將詳細介紹如何使用普源示波器測量電池電壓，并提供一些實用技巧和常見問題解答。

　　一、準備工作

　　在開始測量之前，需要準備以下材料：

　　普源示波器：確保示波器處于良好工作狀態，并已連接電源。

　　測試探頭：選擇合適的測試探頭，并確保探頭與示波器連接良好。

　　電池：需要測量的電池。

　　二、連接方式

　　1.選擇合適的測量通道:普源示波器通常擁有多個測量通道，選擇一個通道用于測量電池電壓。

　　2.連接測試探頭:將測試探頭的紅黑探頭分別連接到電池的正極和負極。

　　3.設置輸入范圍:根據電池電壓的范圍，設置示波器的輸入范圍，確保信號能夠被正確地顯示。

　　4.檢查連接:確保連接牢固，避免接觸不良導致測量結果不準確。

　　三、操作步驟

　　1.打開示波器:啟動示波器，進入測量模式。

　　2.選擇測量類型:選擇電壓測量模式，并設置相應的測量單位。

　　3.設置時間刻度:根據需要觀察的電壓變化時間段，設置示波器的時間刻度。

　　4.觸發設置:為了更好地觀察電壓變化，可以設置觸發條件，例如當電壓達到特定值時觸發。

　　5.觀察波形:啟動測量后，示波器屏幕上將顯示電池電壓的波形圖，觀察波形變化趨勢。

　　6.測量數據:示波器會自動測量電壓值，并顯示在屏幕上，可以根據需要記錄數據。

　　四、數據解讀

　　電壓穩定性:觀察波形圖中電壓是否穩定，波動范圍是否在正常范圍內。

　　電壓變化趨勢:觀察電壓隨時間變化的趨勢，例如是否呈線性下降或上升。

　　峰值電壓:測量波形圖中的最高電壓值，代表電池的最高電壓。

　　最低電壓:測量波形圖中的最低電壓值，代表電池的最低電壓。

　　五、常見問題解答

　　1.為什么測量結果不穩定？

　　連接不良：檢查探頭與電池的連接是否牢固，避免接觸不良導致測量結果不穩定。

　　電池本身不穩定：某些電池的電壓本身不穩定，可能會導致測量結果波動。

　　干擾信號：周圍環境中可能存在干擾信號，影響測量結果，建議在屏蔽環境中進行測量。

　　2.如何測量電池的內阻？

　　使用電流源和示波器組合測量，通過觀察電池在不同電流下的電壓變化，計算出電池的內阻。

　　3.如何測量電池的容量？

　　使用恒流源和示波器組合測量，通過記錄電池放電過程中的時間和電流，計算出電池的容量。

　　使用普源示波器測量電池電壓是一個簡單高效的測試方法，可以幫助用戶直觀地了解電池的性能參數，為電池選型、維護和故障診斷提供參考依據。需要注意的是，實際測量過程中可能存在一些干擾因素，需要根據具體情況進行調試和分析，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
