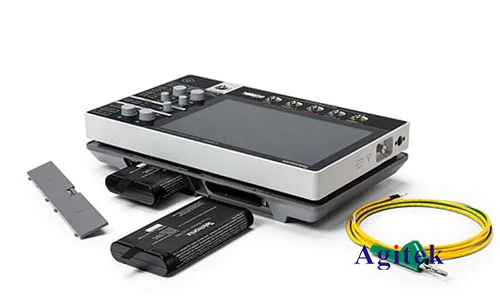

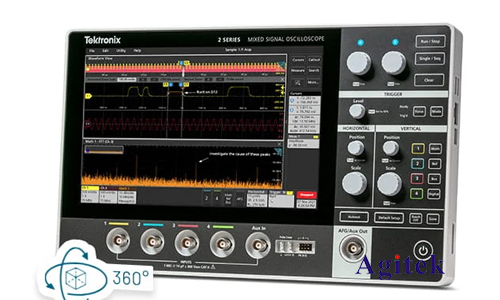

晶振是電子電路中不可或缺的組成部分，它提供穩定的時鐘信號，為各種電子設備提供精確的時間參考。準確測量晶振的波形對于評估晶振性能，診斷電路故障以及進行電路調試都至關重要。泰克MSO24示波器作為一款功能強大的測試儀器，擁有強大的測量功能，可以對晶振波形進行精準的分析。本文將詳細介紹使用泰克MSO24示波器測量晶振波形的方法，并深入探討如何使用示波器分析晶振波形的特性。

　　測量準備

　　在開始測量之前，需要做好以下準備：

　　1.連接晶振：將晶振連接到泰克MSO24示波器的通道輸入。確保連接正確，避免短路或接反。

　　2.選擇探頭：根據晶振的信號頻率和電壓選擇合適的探頭。一般情況下，使用高帶寬的探頭可以獲得更精準的波形測量結果。

　　3.設置示波器參數：設置合適的電壓量程、時間尺度、觸發方式和耦合方式，以便觀察到清晰完整的晶振波形。

　　4.信號源：確定晶振的信號源，例如晶振本身或者其他信號源的輸出。

　　測量步驟

　　1.觀察晶振波形：連接好晶振后，在示波器屏幕上觀察晶振波形。觀察波形的周期、幅度、頻率和占空比，判斷晶振是否正常工作。

　　2.測量頻率：使用示波器的頻率測量功能，準確測量晶振的頻率。示波器通常提供多種頻率測量方式，例如自動測量、手動測量和頻譜分析等。

　　3.測量幅度：使用示波器的電壓測量功能，測量晶振波形的峰峰值電壓或有效值電壓。

　　4.分析波形特征：觀察晶振波形的上升沿、下降沿、過沖和振鈴等特征，評估晶振的性能，例如上升時間、下降時間、信號質量等。

　　5.測量相位：使用示波器的相位測量功能，測量晶振信號與其他信號之間的相位差，例如測量晶振信號與其他時鐘信號之間的相位差，判斷兩個信號之間的時序關系。

　　常見問題分析

　　在測量晶振波形時，可能遇到一些常見問題，例如：

　　1.波形不穩定：如果晶振波形不穩定，可能存在以下原因：

　　電源電壓不穩定。

　　負載過重。

　　晶振本身失效。

　　信號路徑存在干擾。

　　2.波形失真：如果晶振波形失真，可能存在以下原因：

　　探頭帶寬不足。

　　信號路徑存在阻抗不匹配。

　　晶振本身質量問題。

　　3.無法觀察到波形：如果無法觀察到晶振波形，可能存在以下原因：

　　連接錯誤。

　　信號幅度太小。

　　示波器參數設置不正確。

　　使用泰克MSO24示波器測量晶振波形，可以方便快捷地進行晶振性能評估和故障診斷。通過觀察晶振波形、測量波形參數和分析波形特征，可以全面了解晶振的性能指標，幫助工程師進行電路調試和設計，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
