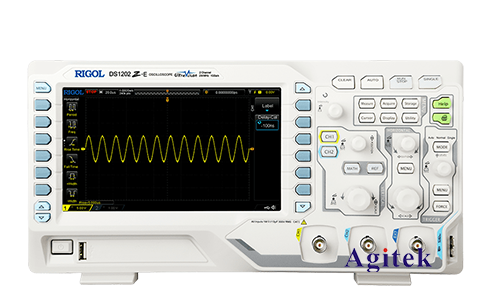

在使用普源示波器觀察方波信號時，我們常常會遇到上下沿抖動的現象，即方波的上升沿和下降沿并非完全垂直，而是呈現出一定的抖動。這種現象會導致測量結果不準確，影響信號完整性和數據分析的可靠性。本文將深入探討方波上下沿抖動的成因，并提供相應的解決方法。

　　一、造成方波上下沿抖動的常見原因

　　1.觸發設置不當:

　　觸發電平設置不合理:觸發電平設置過高或過低，會導致示波器無法準確地捕捉到方波的上升沿或下降沿，進而出現抖動現象。

　　觸發模式選擇不當:某些觸發模式可能無法有效地捕捉方波的邊緣，例如自動觸發模式可能會導致觸發點不穩定。

　　觸發延遲設置不合理:觸發延遲設置過大或過小，會使示波器無法準確地顯示方波的完整波形，從而造成抖動現象。

　　2.探頭補償錯誤:

　　探頭未校準:探頭未經過校準，其響應特性與示波器內部的設置不匹配，會造成信號失真，導致方波上下沿抖動。

　　探頭連接不良:探頭連接松動或接觸不良，也會造成信號衰減或噪聲引入，進而影響波形質量。

　　3.電路噪聲:

　　電源噪聲:電源電壓不穩定或存在噪聲，會直接影響電路的工作狀態，導致方波上下沿抖動。

　　外部干擾:周圍環境中存在的電磁干擾或射頻干擾，也會影響信號質量，造成方波上下沿抖動。

　　4.地線連接不良:

　　地線連接松動:地線連接松動或接觸不良，會導致電流無法正常流通，產生地線噪聲，進而影響方波的波形質量。

　　地線回路不完整:地線回路不完整，會導致地線噪聲積累，影響信號完整性，造成方波上下沿抖動。

　　二、解決方波上下沿抖動的方法

　　1.調整觸發設置:

　　優化觸發電平:將觸發電平設置為方波的上升沿或下降沿的中心位置，確保示波器能夠準確地捕捉到波形邊緣。

　　選擇合適的觸發模式:選擇合適的觸發模式，例如邊緣觸發模式，以確保觸發點穩定。

　　調整觸發延遲:適當調整觸發延遲，使示波器能夠完整地顯示方波的整個波形。

　　2.校準探頭并確保連接良好:

　　校準探頭:使用校準信號對探頭進行校準，確保探頭響應特性與示波器設置一致。

　　檢查探頭連接:確保探頭連接牢固，避免松動或接觸不良。

　　3.減少電路噪聲:

　　穩定電源電壓:使用穩定的電源，確保電源電壓的波動不會影響電路工作。

　　屏蔽外部干擾:使用屏蔽罩或其他措施，屏蔽周圍環境中的電磁干擾或射頻干擾。

　　4.改善地線連接:

　　確保地線連接牢固:確保地線連接牢固，避免松動或接觸不良。

　　構建完整的回路:構建完整的回路，將所有設備的地線連接在一起，減少地線噪聲積累。

　　方波上下沿抖動是示波器測量中常見的現象，需要認真分析原因并采取相應措施解決。通過調整觸發設置、校準探頭、減少電路噪聲以及改善地線連接，可以有效地減小或消除方波上下沿抖動，提高測量精度和數據分析的可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
