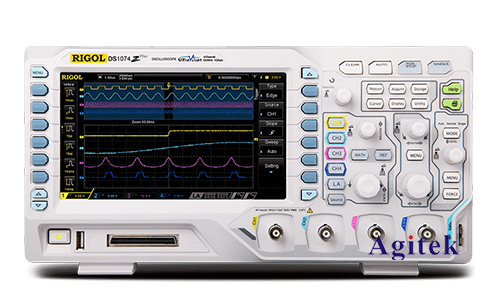

普源DS1104Z-S Plus是一款功能強大且操作簡便的數字示波器，廣泛應用于科研、教學和工業領域。其強大的功能和便捷的操作性使其成為測量電壓信號的理想工具。本文將詳細介紹使用普源DS1104Z-S Plus示波器測量電壓信號的步驟和技巧，并提供一些實用經驗，以幫助用戶更好地掌握示波器的使用方法。

　　一、連接示波器和被測信號

　　1.選擇合適的探頭：普源DS1104Z-S Plus示波器通常配備1X和10X探頭。1X探頭用于測量較高電壓信號，10X探頭用于測量較低電壓信號。選擇合適的探頭取決于被測信號的電壓范圍。

　　2.連接探頭：將探頭的BNC端連接到示波器的CH1或CH2輸入通道，將探頭的探針連接到被測信號的測試點。

　　3.接地：將探頭的接地夾連接到被測電路的公共接地點。確保接地良好，以避免干擾。

　　二、設置示波器參數

　　1.選擇合適的電壓量程：根據被測信號的電壓范圍選擇合適的電壓量程。示波器通常提供多種電壓量程選擇，例如1V、2V、5V、10V等。

　　2.設置時間刻度：選擇合適的水平時間刻度，以觀察信號的完整波形。可以通過調整水平刻度旋鈕或使用鼠標拖動波形來調整時間刻度。

　　3.選擇耦合方式：根據被測信號的特點選擇合適的耦合方式。常見的耦合方式包括直流耦合（DC）、交流耦合（AC）和地耦合（GND）。

　　4.設置觸發方式：選擇合適的觸發方式，以確保示波器穩定地捕獲信號。常用的觸發方式包括邊沿觸發、斜率觸發和脈沖觸發。

　　5.設置探頭補償：如果使用10X探頭，需要進行探頭補償，以確保信號的準確性。

　　三、觀察和測量電壓信號

　　1.觀察信號波形：觀察示波器屏幕上的信號波形，確認信號是否符合預期。

　　2.測量電壓值：使用示波器上的光標測量工具測量信號的峰峰值、峰值、平均值、有效值等參數。

　　3.分析信號特性：根據測量結果分析信號的頻率、周期、幅值、相位等特性。

　　四、其他注意事項

　　安全第一：在使用示波器測量電壓信號時，務必注意安全，避免觸電。

　　探頭選擇：選擇合適的探頭類型，以確保測量結果的準確性。

　　接地連接：確保探頭的接地夾連接到被測電路的公共接地點，以避免干擾。

　　觸發設置：設置合適的觸發方式，以確保示波器穩定地捕獲信號。

　　波形觀察：仔細觀察信號波形，分析信號的特性。

　　數據記錄：將測量結果記錄下來，方便后續分析。

　　五、示例

　　假設我們需要測量一個正弦波信號的電壓值。首先，選擇合適的探頭，將探頭連接到示波器和被測信號的測試點。然后，設置合適的電壓量程、時間刻度和耦合方式，以觀察信號波形。接下來，設置合適的觸發方式，以確保示波器穩定地捕獲信號。最后，使用光標測量工具測量信號的峰峰值、峰值等參數，并分析信號的頻率、周期等特性。

　　使用普源DS1104Z-S Plus示波器測量電壓信號是一個相對簡單的過程，但需要遵循正確的步驟和技巧。本文提供了詳細的步驟和一些實用經驗，以幫助用戶更好地掌握示波器的使用方法，并準確地測量電壓信號，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
