普源頻譜分析儀在毫米波信號測量與分析中的卓越應用

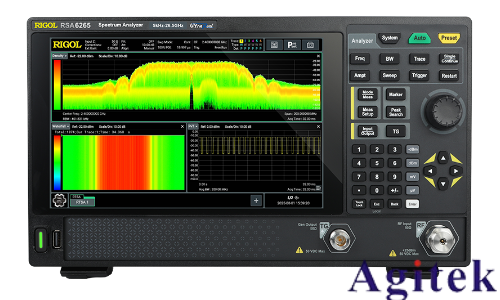

隨著5G通信、雷達系統和衛星通信等高新技術的快速發展,毫米波頻段(30GHz~300GHz)的應用日益廣泛。在這一高頻領域,信號的測量與分析對測試設備提出了更高要求。普源精電(RIGOL)推出的RSA6000系列實時頻譜分析儀,憑借其強大的射頻性能與多維度解析能力,成為毫米波信號測試中值得信賴的高端工具。

RSA6000系列頻率覆蓋范圍高達5kHz至26.5GHz,雖未直接覆蓋全部毫米波頻段,但其卓越的前端設計與低相位噪聲性能(低至-108dBc/Hz@1GHz),為毫米波器件的本振源、混頻器及上變頻模塊的性能評估提供了高精度測量基礎。通過外接諧波混頻器或使用上變頻方案,該儀器可有效拓展至毫米波頻段,實現對Ka波段(26.5GHz~40GHz)等高頻信號的間接測量與分析。
在瞬態信號捕獲方面,RSA6000具備高達200MHz的實時分析帶寬和100%截獲概率(POI)快至3.83μs的能力,配合4THz/s的超快掃描速度,能夠精準捕捉毫米波通信中的跳頻、脈沖雷達信號等短時突發信號,避免信號遺漏。其密度圖、瀑布圖和PvT(功率隨時間變化)等多維視圖,使工程師能直觀觀察信號在時域、頻域和功率維度的動態變化,快速識別干擾源或異常調制行為。
此外,儀器集成五大測量模式,支持一鍵切換。在毫米波系統研發中,可靈活應用于通用頻譜分析、實時頻譜監測、矢量信號解調(200MHz解調帶寬)及EMI預一致性測試。例如,在毫米波雷達開發中,利用其高靈敏度(DANL低至-163dBm/Hz)可檢測微弱回波信號;在通信系統驗證中,通過VSA模式分析EVM、星座圖等參數,評估調制質量。
值得一提的是,RSA6000采用觸控優化UI設計,支持Web遠程控制,工程師可通過瀏覽器實現異地協同調試,提升研發效率。豐富的接口與SCPI編程支持,也便于構建自動化測試系統,滿足產線高頻批量測試需求。
綜上所述,普源RSA6000系列頻譜分析儀雖定位高端射頻測試,但通過靈活配置與系統擴展,完全能夠勝任毫米波相關技術的研發、驗證與排障任務。它不僅是一臺儀器,更是一個面向未來的模塊化、智能化測試平臺,助力工程師突破高頻測量瓶頸,推動毫米波技術的創新與落地。
