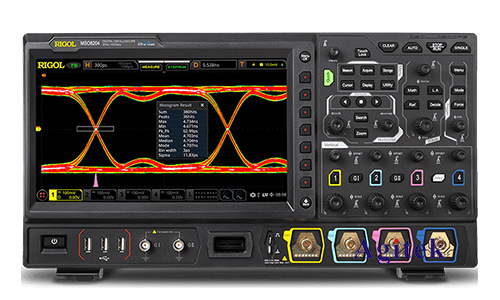

晶振，即石英晶體諧振器，是現代電子設備中不可或缺的計時元件。在各種電路板中，晶振通常被用來提供穩定的時鐘信號。為了觀察晶振的工作狀態，驗證其頻率和波形，使用示波器進行測試是必不可少的。本文將以普源示波器為例，詳細介紹如何顯示晶振信號，并提供一些常見的操作技巧和問題解答。

　　一、準備工作

　　1.連接示波器和被測電路：

　　將示波器的探頭連接到電路板上的晶振引腳。通常，晶振有兩個引腳，分別對應輸入和輸出信號。

　　選擇合適的探頭阻抗，一般情況下，1x探頭阻抗最為常用。

　　2.設置示波器參數：

　　通道選擇：將探頭連接的通道設置為示波器的通道1或通道2。

　　耦合方式：選擇DC耦合模式，以確保能夠觀察到晶振信號的直流分量。

　　時間刻度：根據晶振頻率選擇合適的時間刻度，以確保能夠完整地觀察到一個周期或多個周期的波形。通常，晶振頻率在幾兆赫茲到幾十兆赫茲之間，因此時間刻度應設置在毫秒或微秒級別。

　　電壓刻度：根據晶振信號的幅度選擇合適的電壓刻度，以確保能夠清晰地觀察到信號波形。

　　3.觸發設置：

　　觸發源：選擇通道1或通道2作為觸發源，即根據晶振信號的上升沿或下降沿觸發示波器掃描。

　　觸發模式：選擇邊沿觸發模式，以確保示波器能夠穩定地捕捉到晶振信號。

　　觸發電平：設置合適的觸發電平，以確保示波器能夠在合適的電壓位置觸發掃描。

　　二、顯示晶振信號

　　完成以上設置后，即可在示波器屏幕上觀察到晶振信號波形。需要注意的是，晶振信號通常是方波，其波形應呈現出清晰的上升沿和下降沿，并且頻率應該與晶振的標稱頻率一致。

　　三、測量晶振頻率

　　1.使用示波器的頻率測量功能：

　　選中示波器屏幕上顯示的晶振信號波形。

　　使用示波器上的頻率測量功能，即可在屏幕上顯示出該信號的頻率值。

　　2.利用時間刻度計算頻率：

　　觀察波形，確定一個完整周期的時長。

　　通過時間刻度，計算出該周期的具體時間長度。

　　使用公式頻率=1/周期時長，即可得到晶振頻率。

　　四、常見問題解答

　　1.示波器上無法顯示晶振信號：

　　檢查探頭連接是否牢固。

　　檢查示波器通道設置是否正確，例如耦合方式、時間刻度和電壓刻度。

　　檢查電路板上的晶振是否工作正常。

　　檢查晶振的頻率是否在示波器的帶寬范圍內。

　　2.示波器上顯示的波形不穩定：

　　檢查觸發設置是否正確，例如觸發源、觸發模式和觸發電平。

　　降低時間刻度，以便能夠更清晰地觀察到波形。

　　3.測量得到的頻率與晶振標稱頻率不一致：

　　檢查晶振是否老化或損壞。

　　檢查電路板上的其他元件是否會影響晶振的頻率。

　　使用普源示波器顯示晶振信號，是驗證其工作狀態、測量其頻率和分析其波形的常用方法。通過本文提供的詳細步驟和常見問題解答，用戶可以輕松掌握晶振信號的測量與分析技巧，提高電路調試效率。
