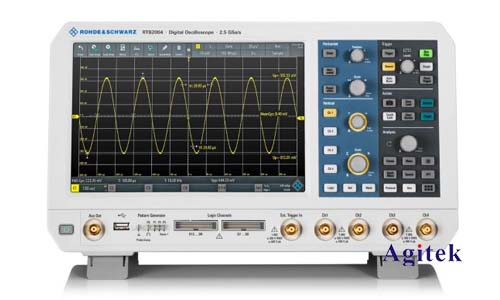

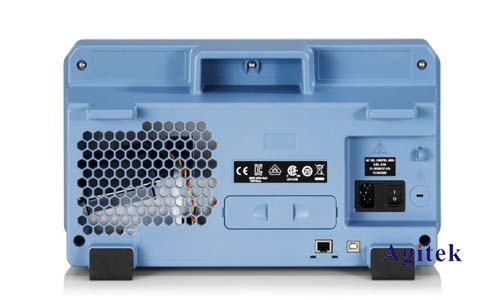

脈寬調制（PWM）信號在現代電子系統中應用廣泛，例如電機控制、電源管理和通信系統。羅德與施瓦茨RTB2004示波器是一款功能強大的儀器，能夠精確測量和分析各種類型的PWM波形，幫助工程師深入了解PWM信號的特性，進而優化系統性能。本文將詳細介紹使用RTB2004示波器測量PWM波形的方法，并提供一些實用技巧，助力您高效地完成測試任務。

　　1.連接設備

　　首先，將被測設備連接到RTB2004示波器上的探頭輸入通道。確保探頭類型與被測信號的類型匹配，例如使用高帶寬探頭測量快速變化的PWM信號。選擇合適的探頭阻抗，例如1MΩ或50Ω，并根據信號幅度調整探頭衰減比例。

　　2.設置通道參數

　　打開RTB2004示波器，進入通道設置菜單。根據被測PWM信號的頻率和幅度范圍進行如下設置：

　　時間刻度(Timebase):選擇合適的水平時間刻度，以便清晰地顯示多個PWM周期?？梢允褂米詣釉O置功能，或手動調整時間刻度，使其能夠完整地顯示一個或多個PWM脈沖。

　　垂直刻度(Voltage):設置垂直刻度以顯示完整的PWM信號幅度。根據信號幅度選擇合適的電壓刻度，例如1V/div、2V/div或5V/div。

　　耦合方式(Coupling):通常使用直流(DC)耦合方式，以觀察完整的PWM信號，包括直流分量。對于高頻PWM信號，可以考慮使用交流(AC)耦合方式，以濾除直流分量。

　　帶寬(Bandwidth):選擇合適的帶寬，確保示波器能夠準確地捕捉PWM信號的快速變化。對于大多數PWM信號，使用默認帶寬即可。

　　3.觸發設置

　　觸發設置對于準確測量PWM信號至關重要。使用觸發功能可以將示波器鎖定在特定的PWM信號邊緣，從而穩定地觀測信號波形。在RTB2004示波器中，您可以選擇以下觸發模式：

　　邊沿觸發(Edge Trigger):選擇上升沿或下降沿觸發，以捕捉特定邊緣的PWM信號。

　　脈沖寬度觸發(Pulse Width Trigger):選擇觸發脈沖寬度，以捕捉特定寬度的PWM脈沖。

　　斜率觸發(Slope Trigger):選擇觸發斜率，以捕捉信號快速變化的邊緣。

　　4.測量參數

　　RTB2004示波器提供豐富的測量工具，幫助您分析PWM信號特性，例如：

　　周期(Period):測量PWM信號的周期，即兩個相鄰脈沖之間的間隔時間。

　　占空比(Duty Cycle):測量PWM信號的高電平持續時間占整個周期的百分比。

　　脈沖寬度(Pulse Width):測量單個PWM脈沖的持續時間。

　　上升時間(Rise Time):測量PWM信號從低電平到高電平的上升時間。

　　下降時間(Fall Time):測量PWM信號從高電平到低電平的下降時間。

　　5.分析數據

　　使用示波器內置的測量工具，您可以獲取豐富的PWM信號數據。通過分析這些數據，您可以深入了解PWM信號的特性，例如占空比變化、頻率偏差、上升時間和下降時間變化等。這些信息對于優化系統性能、調試電路問題和進行故障分析都具有重要意義。

　　6.使用示波器軟件

　　羅德與施瓦茨RTB2004示波器配備了強大的軟件工具，可以幫助您進行更深入的分析和數據處理。例如，您可以使用軟件：

　　保存波形數據:保存測量的PWM信號波形數據，以便進行離線分析和比較。

　　執行數學運算:對波形數據進行數學運算，例如求平均值、峰峰值、方均根值等。

　　生成報告:生成包含測量結果和波形圖的報告，方便您記錄和分享測試結果。

　　7.常見問題

　　如何消除噪聲影響？

　　選擇合適的探頭和連接方式，以降低噪聲干擾。

　　使用示波器的濾波功能，去除高頻噪聲。

　　如何提高測量精度？

　　選擇合適的觸發方式，確保示波器穩定地捕捉PWM信號。

　　使用示波器的平均功能，提高測量結果的精度。

　　如何識別PWM信號類型？

　　使用示波器的數學運算功能，分析信號的頻率、占空比等特征，確定PWM信號類型。

　　羅德與施瓦茨RTB2004示波器是一款功能強大的儀器，能夠幫助工程師輕松地測量和分析各種類型的PWM波形。通過本文介紹的步驟和技巧，您可以有效地使用RTB2004示波器進行PWM信號測試，深入了解PWM信號的特性，并優化系統性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
