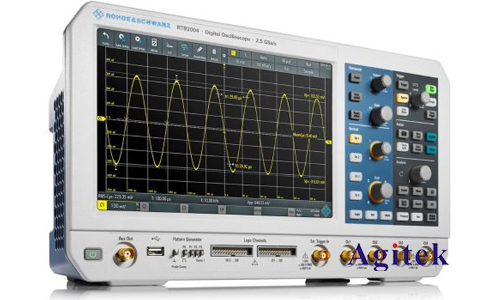

羅德與施瓦茨(Rohde&Schwarz)示波器是電子測試領域中不可或缺的工具，其強大的功能和精確的測量能力使其在各種應用中得到廣泛應用。其中，電流波形測試是許多電子設備研發和測試過程中至關重要的環節。本文將詳細介紹如何利用羅德與施瓦茨示波器進行電流波形測試，并提供一些實用的設置技巧。

　　1.測試準備

　　在開始進行電流波形測試之前，需要做好以下準備工作：

　　選擇合適的示波器型號:不同的羅德與施瓦茨示波器擁有不同的功能和性能，需要根據測試需求選擇合適的型號。例如，對于高頻電流測量，需要選擇帶寬更高的示波器。

　　確認測試探頭:電流波形測試通常需要使用電流探頭，選擇合適的電流探頭對于測試結果的準確性至關重要。例如，高壓應用需要使用高壓電流探頭。

　　準備測試電路:搭建好測試電路，并確保電路連接正確。

　　熟悉示波器操作界面:了解示波器界面上的各個按鈕和菜單功能，以便進行相應的設置。

　　2.電流波形測量設置

　　連接電流探頭:將電流探頭連接到示波器的輸入通道，并確保探頭與被測電路連接正確。

　　設置探頭補償:一些電流探頭需要進行補償，以確保測量結果的準確性。可以通過示波器的探頭設置菜單進行補償。

　　設置觸發模式:選擇合適的觸發模式，例如邊緣觸發或斜率觸發，以確保示波器能夠正確捕獲電流波形。

　　設置時間尺度和電壓量程:調整時間尺度和電壓量程，以確保電流波形能夠清晰地顯示在示波器屏幕上。

　　設置探頭衰減:電流探頭的衰減系數會影響測量結果，需要根據探頭型號進行相應的設置。

　　設置通道耦合:選擇合適的通道耦合方式，例如AC耦合或DC耦合，以適應不同的測試環境。

　　3.電流波形測試

　　進行測量:根據測試需求，選擇合適的測量選項，例如平均值、峰值、有效值等。

　　分析測量結果:觀察示波器屏幕上的電流波形，并分析測量結果。

　　記錄測量數據:將測量結果記錄下來，以便進行進一步分析。

　　4.一些實用的設置技巧

　　使用示波器的數學運算功能:可以利用示波器的數學運算功能，對測量結果進行進一步處理，例如計算電流的平均值、峰值等。

　　使用示波器的存儲功能:可以將測量結果存儲到示波器中，方便后續分析。

　　使用示波器的軟件工具:羅德與施瓦茨提供一些專業的軟件工具，可以進行更深入的分析和數據處理。

　　利用羅德與施瓦茨示波器進行電流波形測試，需要根據測試需求進行相應的設置，并選擇合適的探頭和測量方法。本文介紹了電流波形測試的步驟和一些實用的技巧，希望能夠幫助用戶更好地利用羅德與施瓦茨示波器進行電流波形測試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
