作為一名專業工程師，你可能經常會使用示波器來測量和分析各種信號。而泰克MDO32示波器以其強大的功能和簡便的操作，成為了許多工程師的得力工具。本文將介紹如何使用泰克MDO32示波器測量參數，幫助你更好地掌握這款設備的使用技巧。

　　一、初識泰克MDO32示波器

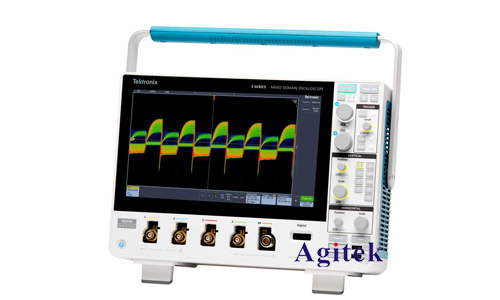

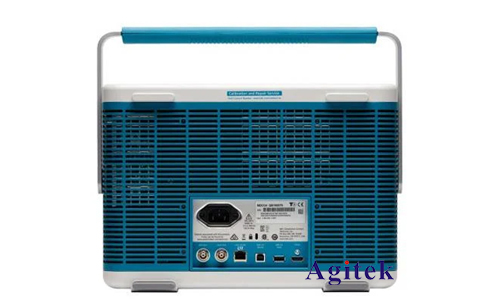

　　泰克MDO32是一款集成多功能的混合域示波器（MDO），它不僅可以進行常規的電壓信號測量，還可以對射頻信號進行頻譜分析。MDO32具有高達2 GHz的帶寬和5 GSa/s的采樣率，能夠捕捉和分析復雜的信號形態。除此之外，MDO32還配備了直觀的用戶界面和豐富的自動測量功能，使得測量和分析工作更加高效。

　　二、設置示波器進行測量

　　1.連接信號

　　在開始測量之前，首先需要將待測信號連接到示波器的輸入通道。MDO32提供了多種輸入接口，包括模擬輸入和數字輸入。確保信號連接牢固，并選擇適當?shù)奶筋^（如電壓探頭或電流探頭）進行測量。

　　2.調整時間基和垂直偏置

　　接下來，根據信號的頻率和幅度，調整示波器的時間基（Time Base）和垂直偏置（Vertical Position）。時間基決定了每個時間刻度的長度，而垂直偏置則決定了信號在屏幕上的垂直位置。通過旋轉對應的旋鈕，可以輕松調整這些參數，使信號在屏幕上清晰可見。

　　3.觸發設置

　　為了穩定顯示信號波形，需要進行觸發設置。觸發控制允許示波器在特定條件下捕捉信號波形，從而避免波形在屏幕上滾動。MDO32提供了多種觸發模式，包括邊沿觸發、脈寬觸發、視頻觸發等。選擇合適的觸發模式，并調整觸發電平，使波形穩定顯示。

　　三、自動測量功能

　　泰克MDO32示波器內置了豐富的自動測量功能，可以快速測量各種參數，如電壓、頻率、占空比等。以下是一些常用的自動測量參數：

　　1.峰峰值電壓（Peak-to-Peak Voltage）

　　峰峰值電壓是指信號在一個周期內的最大值和最小值之間的差值。通過按下示波器面板上的“Measure”按鈕，并選擇“Peak-to-Peak”，即可自動測量并顯示峰峰值電壓。

　　2.頻率（Frequency）

　　頻率是指信號在單位時間內的重復次數。選擇“Frequency”測量選項，示波器會自動計算并顯示信號的頻率。這對于分析周期性信號（如交流電源信號）尤為重要。

　　3.占空比（Duty Cycle）

　　占空比是指信號在一個周期內，高電平持續的時間與周期總時間的比值。選擇“Duty Cycle”測量選項，示波器會自動計算并顯示占空比。這在脈沖寬度調制（PWM）信號分析中非常有用。

　　4.上升時間和下降時間（Rise Time and Fall Time）

　　上升時間是指信號從低電平到高電平的過渡時間，而下降時間則是從高電平到低電平的過渡時間。選擇相應的測量選項，示波器會自動計算并顯示這些參數，有助于分析信號的動態特性。

　　四、頻譜分析功能

　　除了傳統的時域分析，MDO32還提供了強大的頻譜分析功能，能夠?qū)π盘?hào)的頻率成分進行詳細分析。這對于射頻信號的測量和分析尤為重要。

　　1.頻譜分析設置

　　進入頻譜分析模式后，首先需要設置頻譜的起始頻率和終止頻率。調整這些參數可以選擇感興趣的頻率范圍。接著，設置頻譜分辨率帶寬（RBW），以控制頻譜的分辨率。

　　2.頻譜測量

　　MDO32提供了多種頻譜測量功能，如峰值功率、帶寬、諧波失真等。通過選擇相應的測量選項，可以自動計算并顯示頻譜的相關參數。例如，選擇“Peak Power”可以測量并顯示頻譜的最大功率。

　　五、保存和導出測量結果

　　在完成測量后，MDO32示波器允許將波形和測量結果保存到內部存儲器或外部USB存儲設備中。按下“Save”按鈕，選擇保存路徑和文件格式（如圖片或數據文件），即可將測量結果保存下來。保存的數據可以用于后續分析和報告生成。

　　泰克MDO32示波器以其強大的功能和簡便的操作，極大地方便了工程師的測量和分析工作。通過合理設置示波器的各項參數，并利用自動測量和頻譜分析功能，可以快速準確地獲得信號的各項參數。在日常工作中，充分發揮MDO32的優勢，將有助于提高工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
