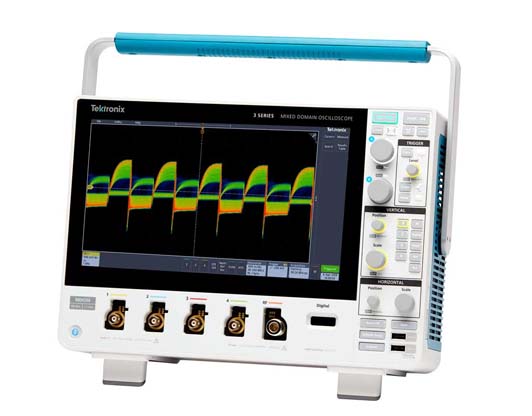

泰克3系列MDO32混合域示波器主要性能指標

　　2條模擬通道

　　100 MHz,200 MHz,350 MHz,500 MHz,1 GHz帶寬型號

　　帶寬可以升級(最高1 GHz)

　　最高5 GS/s采樣率

　　所有通道上10 M記錄長度

　　>280,000 wfm/s最大波形捕獲速率

　　標配無源電壓探頭，3.9 pF容性負載和250 MHz或500 MHz或1 GHz模擬帶寬

　　頻譜分析儀(選配)

　　頻率范圍:9 kHz-1 GHz(標配)或3 GHz(選配)

　　超寬捕獲帶寬，最高可達3 GHz

　　任意函數發生器(選配)

　　13種預先定義的波形類型

　　50 MHz波形發生

　　128 k任意波形發生器記錄長度

　　250 MS/s任意波形發生器采樣率

　　數字通道(選配)

　　16條數字通道

　　所有通道上10 M記錄長度

　　121.2 ps定時分辨率

　　串行總線解碼、觸發和搜索(選配)

　　串行總線支持I2C,SPI,RS-232/422/485/UART,USB 2.0,CAN,CAN FD,LIN,FlexRay,MIL-STD-1553,ARINC429和音頻標準

　　數字電壓表/頻率計數器(產品注冊后免費)

　　4位DC,AC RMS和DC+AC RMS電壓測量

　　5位頻率測量

　　典型應用

　　嵌入式設計和物聯網

　　使用3系列MDO在混合信號嵌入式系統上執行系統級調試，并支持各種常用的串行總線，包括當今較常用的串行總線技術，迅速發現和解決問題。

　　功率設計

　　使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供較廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

　　教育

　　管理工作臺上的多臺儀器可能會非常麻煩。3系列MDO體積小(深5.9英寸,149 mm)，在一臺儀器中同時融合了模擬測量、數字測量、RF測量及一臺信號源。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。

　　制造測試和調試

　　規格和空間限制可能會給車間帶來巨大影響。3系列MDO把多臺儀器集成到一臺小型儀器中，竭盡所能地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

　　安裝和維護服務

　　在需要的時間和地點獲得適當?shù)膬x器至關重要。3系列MDO在一臺輕便的(11.7磅,5.3公斤)便攜式儀器中提供了模擬波形、數字邏輯和頻譜分析功能，特別適合空間有限、且需要靈活性的應用。
