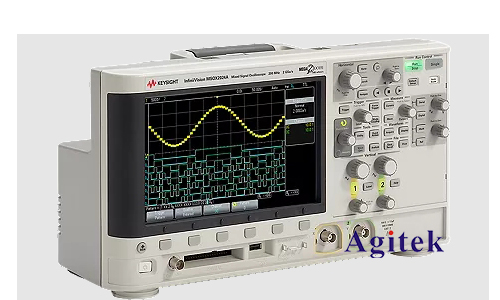

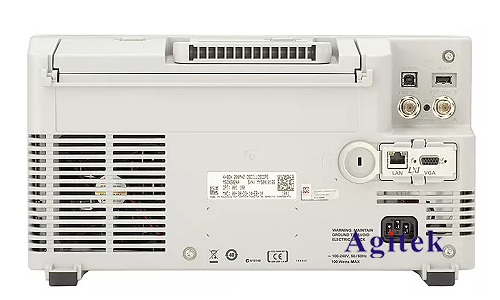

在現代電子工程領域，測量頻率是一個非常常見且關鍵的任務。作為一名專業工程師，準確且高效地測量信號頻率是我們工作中不可或缺的一部分。而是德科技（Keysight Technologies）MSOX2024A示波器，憑借其卓越的性能和易用性，成為我們進行頻率測量的強大工具。本文將詳細介紹如何利用是德MSOX2024A示波器來測量信號的頻率。

　　1.初始設置

　　在開始測量之前，我們首先需要確保示波器和被測信號源連接良好。通常，我們會使用探頭將示波器連接到信號源上。確保探頭接觸良好，并且接地夾可靠地連接到被測電路的地。

　　步驟：

　　1.打開是德MSOX2024A示波器。

　　2.將示波器探頭連接到信號源，注意探頭的接地夾也要連接到信號源的地線上。

　　3.調整探頭的衰減比設置（例如，1X或10X），并在示波器上設置相同的衰減比，以確保測量的準確性。

　　2.信號捕獲

　　在連接并設置好探頭后，我們需要在示波器上捕獲并顯示信號波形。為了保證我們能夠看到完整的信號周期，需要調整水平和垂直刻度。

　　步驟：

　　1.選擇合適的時間基準（Time Base），通常初始值可以設置為1 ms/div或根據信號頻率調整。

　　2.調整垂直靈敏度（Vertical Sensitivity），以確保信號波形在屏幕上清晰可見，初始值可以設置為1V/div。

　　3.如果信號頻率較高，建議打開示波器的帶寬限制功能，減少噪聲對測量的影響。

　　3.觸發設置

　　為了穩定顯示信號，我們需要正確設置觸發。觸發設置能幫助我們?cè)谄聊簧汐@得一個穩定的波形圖像，這對于準確測量頻率至關重要。

　　步驟：

　　1.選擇觸發類型：Edge Trigger（邊沿觸發）。

　　2.設置觸發源為連接信號的通道（如CH1）。

　　3.調整觸發電平，使其位于信號波形的上升沿或下降沿。

　　4.頻率測量

　　在成功捕獲并穩定顯示信號波形后，我們可以開始測量信號的頻率。是德MSOX2024A示波器提供了多種測量功能，其中自動測量功能可以極大簡化我們的工作。

　　方法一：自動測量

　　1.按下示波器前面板上的“Measure”按鈕，進入測量菜單。

　　2.在測量菜單中，選擇“Add Measurement”選項。

　　3.從列表中選擇“Frequency”，然后確認。示波器會自動計算并顯示信號的頻率。

　　方法二：手動測量

　　1.使用示波器的光標功能手動測量周期。按下“Cursors”按鈕，激活光標。

　　2.將兩個垂直光標分別放置在一個完整周期的起點和終點。

　　3.讀取光標之間的時間間隔，即為信號的周期（T）。

　　4.使用頻率公式(f=frac{1}{T})手動計算頻率。

　　5.結果分析與驗證

　　完成測量后，我們需要對結果進行分析和驗證。是德MSOX2024A示波器具備高精度和高分辨率，使得測量結果非常可靠。我們可以通過以下幾種方法進行驗證：

　　1.比較法：將測得的頻率與已知頻率源進行比較，確保測量結果一致。

　　2.多次測量：多次測量同一信號的頻率，確保結果的穩定性和一致性。

　　3.波形分析：觀察波形的穩定性和完整性，排除可能的干擾和噪聲影響。

　　6.常見問題及解決方案

　　在測量過程中，可能會遇到一些問題，如信號不穩定、噪聲干擾等。以下是一些常見問題的解決方案：

　　-信號不穩定：檢查探頭連接是否牢固，調整觸發電平或使用平均功能（Averaging）。

　　-噪聲干擾：?jiǎn)⒂脦捪拗乒δ埽褂眠m當?shù)奶筋^衰減比，并確保良好的接地。

　　-測量誤差：校準示波器，使用高質量探頭，并在環境溫度穩定的條件下進行測量。

　　是德MSOX2024A示波器是一款功能強大且易于使用的測量工具。通過正確的連接、設置和操作，我們可以高效、準確地測量信號的頻率。希望本文提供的指南能夠幫助您更好地掌握這款設備，提升您的工作效率和測量精度。在實際應用中，多進行實踐操作，不斷積累經驗，您將發現這款示波器的更多優勢和潛力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
