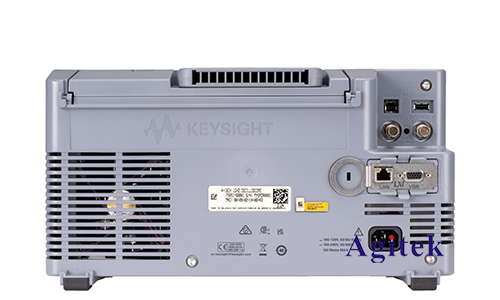

頻率響應測量是表征電子系統對不同頻率信號響應能力的重要技術。示波器是進行頻率響應測量最常用的儀器之一，而是德DSOX3012G示波器是一款功能強大的示波器，能夠準確測量頻率響應。本文將詳細介紹如何使用是德DSOX3012G示波器進行頻率響應測量。

　　原理

　　頻率響應測量通過將已知頻率的信號注入被測器件，然后測量輸出信號的幅度和相位來進行。通過改變輸入信號的頻率，可以獲得器件在不同頻率下的響應特性。

　　設置

　　1.連接被測器件：將被測器件的輸入端連接到示波器的通道1，輸出端連接到通道2。

　　2.設置時基：選擇合適的時基設置，確保能夠捕獲被測信號的周期。通常情況下，時基設置為輸入信號頻率的10倍或更多。

　　3.設置觸發：設置觸發模式為邊沿觸發，觸發電平設置為輸入信號的50%。

　　4.設置通道：將通道1和通道2的輸入阻抗設置為50Ω。

　　測量

　　1.生成掃頻信號：使用函數發生器或掃頻儀生成掃頻信號，并將其連接到被測器件的輸入端。

　　2.捕獲信號：啟動示波器，捕獲輸入信號和輸出信號。

　　3.測量幅度：使用示波器的測量功能，測量通道2上輸出信號的峰峰值幅度。

　　4.測量相位：使用示波器的相位測量功能，測量通道2上輸出信號與通道1上輸入信號之間的相位差。

　　5.繪制響應曲線：將測量得到的幅度和相位值繪制成頻率響應曲線。

　　分析

　　頻率響應曲線可以顯示被測器件在不同頻率下的增益和相位偏移。通過分析曲線，可以了解器件的帶寬、諧振頻率、衰減率等特性。

　　注意事項

　　1.輸入信號電平：輸入信號的電平應足夠大，以確保示波器的測量精度。

　　2.噪聲：測量環境應盡量減少噪聲，以避免影響測量結果。

　　3.儀器校準：示波器應定期校準，以確保測量精度。

　　是德DSOX3012G示波器是一款功能強大的儀器，能夠準確測量頻率響應。通過遵循本文介紹的步驟，可以輕松地使用示波器進行頻率響應測量，從而表征電子系統的頻率響應特性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
