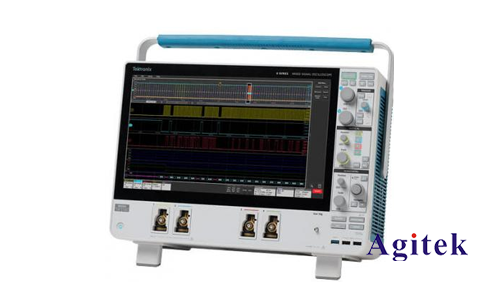

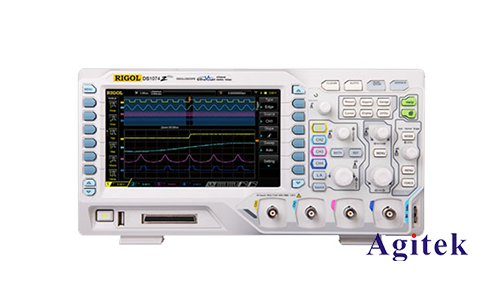

示波器是一種應用廣泛的電子測量儀器。它可以將肉眼看不見的電信號轉換成可見的圖像，方便人們研究各種電現象的變化過程。由高速電子組成的窄電子束用于示波器，在熒光材料屏幕上產生小光點(這是傳統的模擬示波器工作原理)。在被測信號的作用下，電子束就像筆的筆尖，可以在屏幕上畫出被測信號瞬時值的變化曲線。示波器可以觀察不同信號振幅隨時間變化的各種波形曲線，也可以用來測試不同的功率，如電壓、電流、頻率、相位差、調幅等，那么如何快速選擇示波器呢？下面就詳細講下

　　1：了解您需要測試的信號

　　您要捕捉并觀察的信號其典型性能是什么？

　　您的信號是否有復雜的特性？

　　您的信號是重復信號還是單次信號？

　　您要測量的信號過渡過程的帶寬，或者上升時間是多大？

　　您打算用何種信號特性來觸發短脈沖、脈沖寬度、窄脈沖等？

　　您打算同時顯示多少信號？

　　您對測試信號作何種處理？

　　2：帶寬>最高信號頻率的五倍

　　示波器帶寬是指正弦波輸入信號幅度衰減到-3dB時的頻率，即信號真實幅度的70.7%。帶寬決定示波器對信號的基本測量能力，也是價格的關鍵決定因素。在選擇帶寬時，可以運用五倍法則，即示波器帶寬≥5 X輸入信號最大頻率。如果示波器沒有足夠的帶寬，就無法測試高頻信號，幅度將出現失真、邊緣將會消失，細節數據將會丟失。

　　3：適當的通道數量

　　數字示波器對模擬通道采樣，存儲和顯示數據。一般說來，通道數量越多越好，但增加通道也會抬高價格。示波器擁有的時間相關的模擬通道和數字通道越多，在電路中能夠同時測量的點數越多，在并行總線中解碼更容易。

　　4：采樣率>5×(最高的頻率成分）

　　單位為每秒采樣次數（S/s），指數字示波器對信號采樣的頻率。示波器采樣速度越快，分辨率就越高，顯示的波形細節也就越好，關鍵信息或事件丟失的可能性也越小。示波器的取樣速率至少是示波器帶寬的四倍，或最低5倍過采樣，以保證捕獲信號細節，避免出現假信號。

　　5：存儲深度=采樣率×顯示時間

　　存儲深度是示波器在一次采集中可以數字化和存儲的樣點數量。示波器的內存越深，以全部取樣速率可以捕獲的時間越多。所需的內存深度取決于希望查看顯示器的數量以及希望保持的取樣速率。如果要在不同樣點間以較高分辨率查看更長的時期，就需要使用深內存：存儲深度=取樣速率×顯示時間。確定存儲深度后，同樣重要的是必須考察在使用最深的內存設置時示波器的操作方式。

　　6：顯示功能

　　示波器的顯示性能在很大程度上取決于數字處理算法，而不是顯示設備的物理特點。沒有一種很好的途徑，通過研究示波器的技術指標來確定哪種示波器最適合用戶的實驗室環境。只有在用戶工作臺上實時演示及使用用戶的波形時，才能確定哪種示波器最適合滿足用戶需求。當前的數字示波器分成兩大類：波形查看儀器和波形分析儀。為查看波形設計的示波器通常用于測試和問題診斷應用，在這些應用中，波形圖像將提供用戶所需的全部信息。

　　7：觸發功能

　　大多數用示波器的用戶只采用邊沿觸發方式，但是在某些應用中可能需要使用其它觸發功能。高級觸發功能能夠隔離希望查看的事件。同時高級觸發選項還能夠在日常調試任務中節約大量的時間。如果您需要捕獲罕見的事件，情況會怎樣呢？毛刺觸發允許觸發正向毛刺或負向毛刺，或觸發大于或小于指定寬度的脈沖。診斷問題時，可以觸發問題，回頭查看導致問題的根源。

　　8：探頭

　　當裝上探頭時，它就成為整個測試電路的一部分了，結果探頭將造成電阻性、電容性和電感性負載，使示波器呈現出與被測對象不同的測量結果。因此，針對不同應用配有相應的探頭，然后選擇其中一種，使負載效應最小，使信號得到最精確的復現。選擇適合的探頭：

　　1)無源探頭：價格經濟，使用簡便，提供了廣泛的測量功能；

　　2)有源高頻探頭：有源探頭在測量當前復雜電路中的高頻信號時提供了完美的通用性和精度；

　　3)差分探頭：提供了最高的CMRR，廣泛的頻率范圍和輸入間最小的時間偏移，是精確測量差分信號的**選擇；

　　4)單端高壓探頭：高壓測量解決方案擴展了示波器從提升或浮動電壓系統中安全精確的捕獲實時信號信息的能力。

　　9：分析功能

　　自動測試和內置分析功能可以節約用戶時間，使工作更加簡便，數字示波器通常帶有模擬示波器上沒有提供的一系列測量功能和分析選項。數學運算函數包括加減乘除、積分和微分。測量統計（最小植，最大值和平均值）可以檢定測量不確定性，在檢定噪聲和定時余量時，這是一項重要資源。許多數字示波器還提供了FFT功能。

　　10：演示

　　最后一個，但也是同樣重要的一個問題：演示，演示，演示！如果已經考慮了前面九個因素，可能已經把范圍縮小到能夠滿足標準的少量的示波器中。現在應該使用示波器進行演示，并進行對比，包括易用性和顯示響應程度等方面
