什么是任意波形發生器（AWG）？

任意波形發生器是信號發生器的一種，它能生成真實波形，提供廣泛的激勵信號。 它們所生成的各類信號常常用于對器件進行通信協議壓力測試。

任意波形發生器的主要用途是什么？

測試工程師員可以使用 AWG 生成測試信號為被測器件（DUT）提供激勵，并使用示波器分析器件的工作狀態。

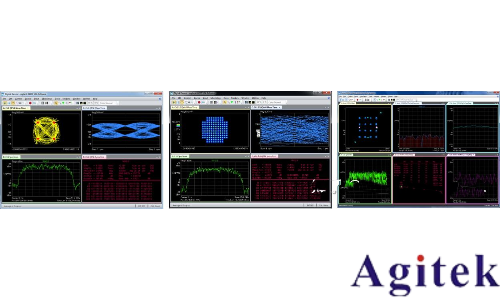

任意波形發生器產生的高速調制信號

如何使用任意波形發生器？

測試工程師利用任意波形發生器，只需幾步即可驗證電路的設計：

(1) 激活輸出控制；

(2) 選擇要生成的波形；

(3) 將輸出端連接到被測器件；

(4) 使用示波器驗證被測器件的性能。

案例分享

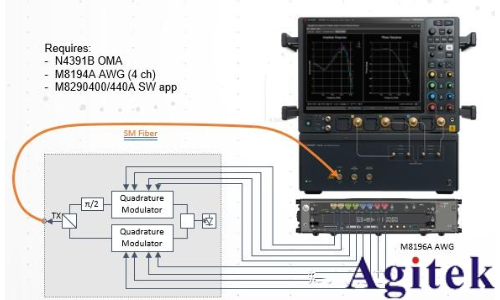

400G/800G/1TBit 級別相干光信號的測試 - 基于任意波形發生器(AWG)平臺

信號發生器

什么是信號發生器？

信號發生器是工程師用來創建重復波形的一種儀器，在設計、測試和制造系統和元器件的過程中經常會用到。 信號發生器還是一系列更廣泛儀器的統稱。 它也經常被稱為信號源或源。

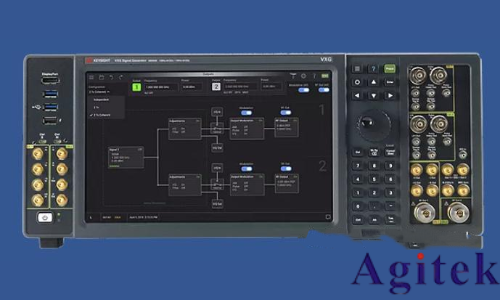

矢量信號發生器

信號發生器（信號源）有哪些類型？

信號發生器有多種類型：

模擬信號發生器

矢量信號發生器

任意波形發生器

射頻（RF）信號發生器

函數發生器

脈沖發生器

數字碼型發生器

什么是射頻信號發生器？

射頻信號發生器為使用射頻的測試應用生成所需的波形。 其中一種射頻信號發生器是模擬信號發生器（ASG），它可以生成幅度調制（AM）、頻率調制（FM）、相位調制和脈沖調制等信號。 隨著信號調制變得越來越復雜，您需要使用矢量信號發生器（VSG）來生成這類復雜的數字信號。 矢量信號發生器常用的調制格式有正交相移鍵控（QPSK）、正交幅度調制（QAM）和二進制相移鍵控（BPSK）。

矢量信號發生器原理

基帶發生器所產生的信號被用于驅動IQ調制器。IQ調制器部分的基帶信息來自兩條途徑：內部基帶發生器或者外部IQ輸入。這些數據連帶校準系數被組合輸出, 這就保證了調制器的輸出是一個校準過的, 高品質的信號。使用外接IQ輸入端則可以產生一些定制的信號, 或者用于測試自制的基帶發生器。

矢量信號發生器框圖結構

矢量信號發生器框圖結構

這是矢量信號發生器框圖結構。它在普通模擬信號發生器的基礎上添加了兩個新模塊：IQ調制器和基帶發生器。

矢量信號發生器調制方式: 任意波形的發生器的模式和實時模式

我們有兩種方式，任意波形的發生器的模式和實時模式，這兩種都可以來產生0101的一個序列。

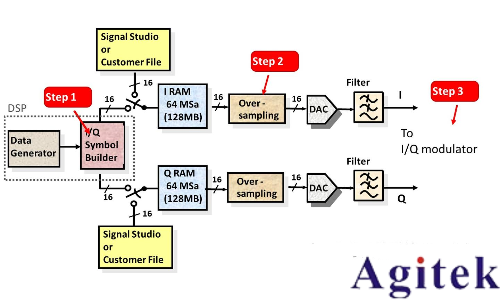

這個就是我們的任意波形模式的一個框圖，我們可以看到后面這一部分就是輸入到RAM進行過采樣，然后到DAC。前面這部分是一個生成PN序列的generator，然后我們在這里做IQ的一個符號的映射，然后在在我們的任意波形發生模式，它是有一個 IQ RAM這里面的它是用來緩存已經映射好的比特，那么這里同樣可以用自帶的我們data generator我們可以切換出來，（可以用5709的PC，）在我們的電腦中使用signal studio現在叫pathwave generator這樣的一個軟件，我們可以把我們需要的波形調制的波形生成好，然后download到里面，然后再進行發送。（matlab studio ads 都可以產生信號放到里面去 89600錄制然后重放。

任意波形生成模式

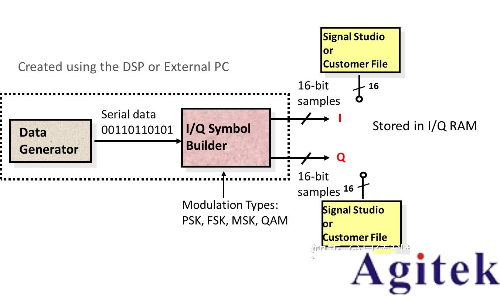

這部分就是它把前面的一個data generator，然后和IQ矢量的一個符號映射做一個細化。

就是我們在data generator里面，自己生成了一個偽隨機的二進制序列，然后輸出給 IQ的symbol builder，它是根據我們選擇不同的調制方式來選擇不同的星座圖的IQ、平面的映射，然后之后我們再存儲到我們的IQ ram里面。當然這里面我們也可以選擇我們的用戶自己的信號，可以用signal studio可以用 ads做這樣一個我們生成我們要的波形，然后存到我們 IQram就可以。

實時模式

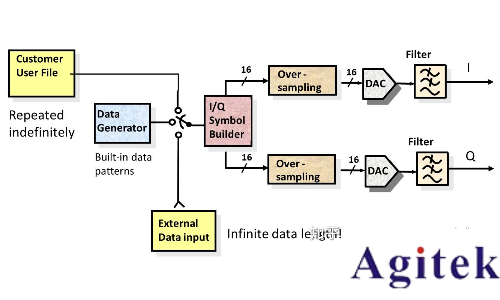

這是另外一種就是我們的實時模式，它和任意波形生成模式之間的主要顯著區別在于缺少IQ RAM。

實時基帶發生器不再需要RAM。因為這里面我們不需要做一個中介的存儲，我們直接通過上位機或者是我們的data generator的輸出，我們就直接達到我們的IQ調制部分。在實時模式下，I/Q符號生成器動態生成模擬I/Q波形。實時模式允許通過實時I/Q符號生成器生成連續數據流，以方便地生成適合于BER分析的測試信號。

射頻信號發生器在哪些應用中使用？

信號發生器是用于評測射頻應用的理想工具。 其日常應用包括全球?qū)Ш叫l(wèi)星系統（GNSS）、5G、航空電子設備和雷達等等。 它們還支持您靈活地測試真實條件下的減損和接收機衰落。
