從模擬無縫轉向信號生成

如果能夠定義或捕獲一個波形，那么AWG70000A 就能生成信號。可以通過多種方式創建信號。為在泰克 AWG 系列上運行而專門優化的波形創建插件提供了特定的波形創建功能:而第三方解決方案，如MATLAB、Excel等等，則能夠靈活地創建您想要的任何波形。在任何這些軟件包中創建的波形都可以在 AWG70000A 中導入和播放，從模擬世界無縫轉向真實世界。

此外，在泰克示波器或實時頻譜分析儀上捕獲的任何信號都可以加載到 AWG70000A 中，并進行播放。通過使用內置的波形生成插件，還可以修改或改變捕獲的信號，滿足可能存在的任何特定要求。

生成寬帶射頻信號

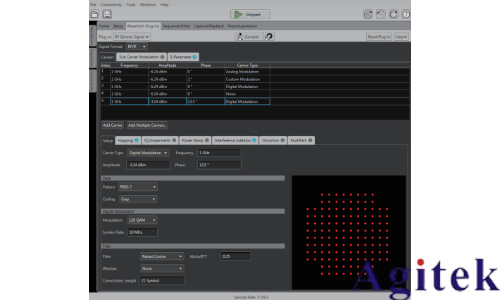

RF信號正弢鲉銷變得越來越復雜，準確地創建測試和分析 RF系統所需的信號變得越來越難。為應對這種挑戰，RF通用插件提供高級功能以數字方式合成調制的基帶、IF 和 RF/微波信號，支持多種調制方案。

RF 通用插件、雷達插件、多音調插件、OFDM 插件和環境插件的易用圖形用戶界面無縫集成 AWG70000A 系列用戶界面或 SourceXpress 遠程 PC 應用程序。

最前沿的數字射頻技術所需的性能通常超過其它儀器所能提供的性能，因為當前雷達、射頻通信、OFDM 和多音調等應用中有不斷提升的生成寬帶寬和快速變化信號的需求。與特定插件搭配使用時，AWVG70000A 系列可支持各種不同的調制格式，簡化創建復雜射頻波形的任務。AWG70000A 系列儀器為客戶提供了多種方式，來生成調制基帶、中頻(IF)信號或直接生成高達 20 GHz 的射頻波形。

創建雷達信號

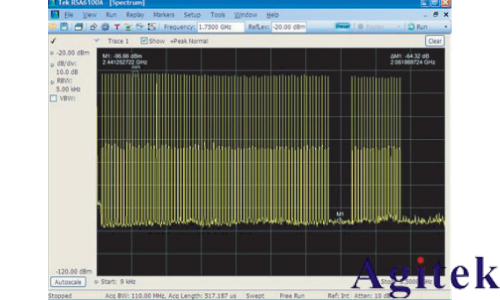

生成高級雷達信號通常需要 AWG 在采樣率、模擬帶寬和存儲器方面有非同一般的性能。泰克 AWG70000A 系列通過提供高達 20 GHz 的寬調制帶寬，確立了生成高級雷達信號的新的行業標準。AWG70000A 系列具有高達 50 GS/s 的采樣率，可以直接生成以前 AWVG 不可能生成的射頻信號。在想要生成10 的情況下，AWVG70000A 可提供通過強大的過采樣能力，通過出色的 SFDR 性能改善了信號質量。

AWVG70000A 和雷達插件是創建復雜雷達信號的完美解決方案。在創建定制雷達脈沖程序組時，為客戶提供了極大的靈活性。使用 AWG 能夠很容易地創建各種調制類型(如線性調頻、巴克碼和多相編碼、步進調頻和非線性調頻)，且此插件的靈活性使得客戶能夠創建需要自定義調制類型的波形。AWG 和雷達插件相結合，還能生成帶參差PRI的脈沖串，解決量程和多普勒模糊問題，另外還解決了電子反對抗(ECCM)中的捷變頻、仿真斯威林標靶模型時的脈沖間幅度變化(包括天線掃描碼型、雜亂和多徑效應)等問題

環境信號生成

許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG70000A 和環境插件可以非常靈活地定義和創建最壞情況場景。

您最多可以指定 50 個信號來定義自己的環境，包括 WIMAX.WiFi、GSM、CDMA、W-CDMA、DVB-T、噪聲、藍牙、LTE、OFDM、雷達等。這個插件可以從其他插件(包括雷達、RF 通用等)、Matlab@ 及泰克頻譜分析儀和示波器中將信號無縫導入到應用環境中。您還可以配置特定標準信號的PHY 參數。您可以為環境中的所有信號定義載頻、功率、開始時間和時長，從而可以全面控制這些信號相互交互/相互干擾的方式。

相干光

當今高速且日益由網絡驅動的世界，正推動著對短距離和長距離相干光通信的需求。相位調制、高波特率、高采樣率、帶寬和分辨率都對光學應用至關重要。泰克深知相干光測試的挑戰和不一致性，為光測試、波形生成和校準提供了可靠的、設置方便的一系列高性能工具。泰克 AWG70000A 系列任意波形發生器(AWG)可以實現高達 50 GSa/s 的采樣率及 10 位垂直分辨率。這種性能水平可以直接生成現代相干光通信系統要求的1Q 基帶信號，這些相干光通信系統基于數據速率遠遠超過 200Gb/s 的光載波的正交調制。可以同步多臺 AWG70000A(手動或使用 AWG 同步集線器)，以便在具有低 EVM 和 32G波特性能的每個基帶信號上使用最大 50 Ga/s 的采樣率。

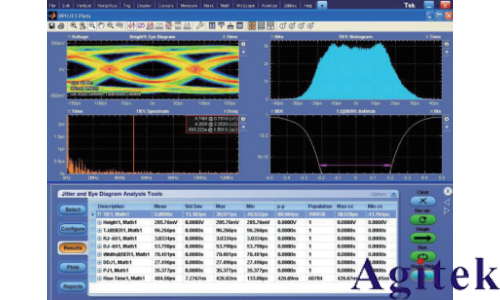

生成所需信號只是相干光學通信中的第一個挑戰。信號質量、低 EVM 及獲得清楚的張開眼圖至關重要。光插件可以搭配預補償插件來針對被測器件校準 AWG 并預補償相干光信號。

創建通用 OFDM

在當今的無線電世界中，對短距離和中等距離傳輸大數據量的應用來說，OFDM 逐漸成為調制方法選項。對于需要產生OFDM 信號以測試接收機的工程師來說，對帶寬的需求和多載波的挑戰是最為關鍵的問題。AWG70000A 系列在與OFDM 插件配合使用時，可允許用戶對 OFDM 信號定義的各個參數進行配置。工程師可逐個符號地建立完整的 OFDM幀，或讓插件針對信號的某些方面選擇默認值。AWG/OFDM插件組合支持各種數據編碼格式，包括 R/S 編碼、卷積碼和擾碼。用戶還可以定義符號中的每個副載波，并可以獨立配置類型、調制和基本數據。OFDM 插件可以提供一份符號表，表中將對所選符號中的所有載波進行概述，由此可以了解OFDM 符號各個方面的情況。可以通過指定符號/之間的間隔來建立 OFDM 包/幀，并可以通過添加帶限噪聲，來對OFDM 包的某些部分加入壓力。

生成高速串行信號

串行信號完全由簡單的0和1二進制數據組成。隨著時鐘頻率的增加，這些簡單的1和0開始更像是模擬波形，因為模擬事實被嵌入到數字數據中。教科書中的 0上升時間和完全平坦的波形已經完全不能表示真實情況。電子環境有噪聲、抖動、串擾、分布電抗、電源變化及其它不理想情況。每種非理想情況都會對信號造成影響。實際環境的數字“方波”很少能夠與其理論描述相似。

由于 AWG70000A 系列是一種模擬信號源，因此提供了完美的一體化解決方案，可以用琰創建數字數據流，并模擬實際環境中發生的模擬缺限。AWG70000A 系列使用直接合成技術允許工程師創建信號，并將通過傳輸線的傳播影響具體化。上升時間、脈沖形狀、延遲和失效都可以通過 AWG70000A 系列儀器進行控制。在搭配高速串行(HSS)插件使用時，工程師可以全方位控制速度高達 50 Gb/s 的數字信號的各個方面。
