鎖相環（PLL）作為現代電子系統的“心臟”，其性能對無線通信、雷達、高速計算和精密儀器等多領域應用具有重要影響。從智能手機的射頻收發器到數據中心的時鐘發生器，PLL無處不在。然而，對這一關鍵器件的精確測量與調試，長期以來卻是工程師們面臨的一大挑戰。傳統的掃頻頻譜分析儀（Swept-Tuned Spectrum Analyzer）在面對PLL復雜的動態行為時，往往力不從心。本文將深入探討PLL測量過程中的四大核心痛點，并闡述實時頻譜分析儀（RTSA）如何憑借其革命性的技術，為工程師撥開迷霧。

痛點一：瞬態雜散——來無影去無蹤的“幽靈信號”

PLL在頻率切換或鎖定瞬間，常會產生微秒級的瞬態雜散。這些“幽靈信號”雖稍縱即逝，卻可能導致系統誤碼。

傳統瓶頸：GPSA采用順序掃描機制，如同“手電筒”探照，極易漏掉掃描間隙出現的瞬態信號，即便捕獲也難以復現其觸發條件。

RTSA方案：RTSA實現了100%的無縫捕獲，配合密度圖（Density Display）功能，能讓偶發的瞬態雜散在屏幕上高亮顯示，使其無所遁形。

痛點二：鎖定過程——難以捉摸的動態“黑盒”

鎖定時間、頻率過沖和振蕩是衡量PLL動態性能的關鍵，但在傳統儀器上，這一過程往往不可見。

傳統瓶頸：GPSA難以直觀呈現頻率隨時間變化的連續過程，工程師無法量化鎖定瞬間的動態行為，優化環路參數如同“盲人摸象”。

RTSA方案：利用頻譜圖（Spectrogram）功能，RTSA將頻率、功率和時間三維關聯，像“電影”一樣完整回放PLL的鎖定過程，幫助工程師精確測量建立時間與過沖幅度。

痛點三：微弱干擾——隱藏在噪聲下的“定時炸彈”

來自電源或數字電路的微弱干擾常淹沒在相位噪聲基底中，難以被發現。

傳統瓶頸：為降低噪聲開啟平均（Averaging）功能時，非相干的微弱干擾往往會被當作噪聲一同“平均”掉，導致誤判。

RTSA方案：RTSA的密度圖能根據信號出現的概率累積顯示亮度。即使干擾信號低于噪聲基底，只要反復出現，就會形成清晰的“熱點”，幫助工程師從噪聲中“撈出”確定性干擾。

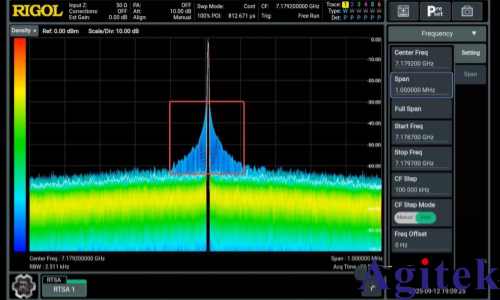

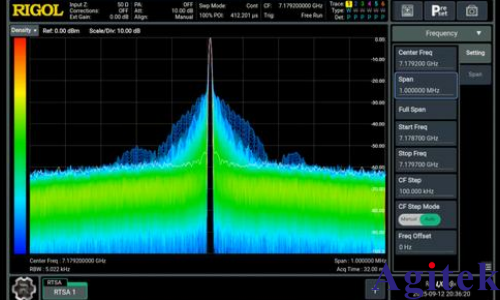

上述兩個動圖分別為LMX2820的參考時鐘添加微擾狀態下，RTSA與GPSA模式下觀測情況，從中可以看出在RTSA模式下除了可以觀察到信號具有幅度變化外，還能觀察到信號抖動變化的瞬間，而在GPSA模式下只能觀測到信號幅度產生了變化。

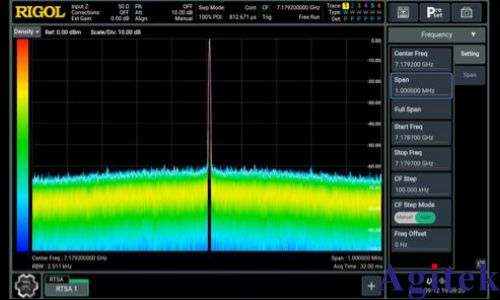

▲ RTSA

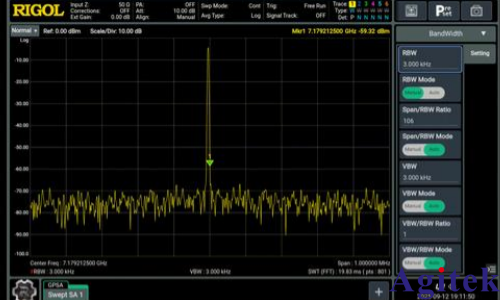

▲ GPSA

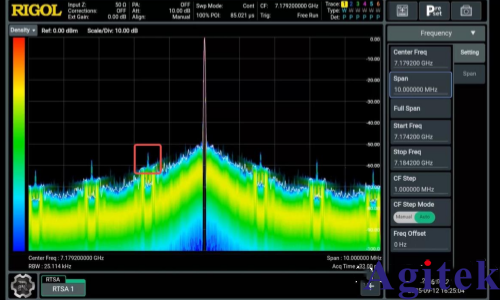

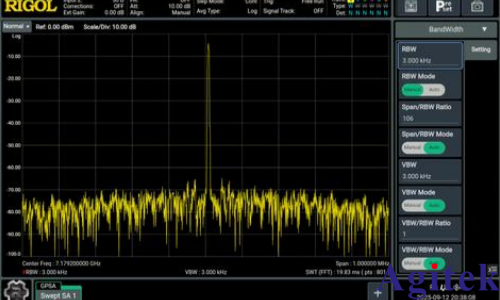

上述兩個動圖分別為LMX2820的電源添加噪聲情況下，RTSA與GPSA模式下觀測情況，從中可以看出在RTSA模式下除了可以觀察到信號具有明顯的瞬間抖動，而在GPSA模式信號并未觀察到變化。

痛點四：捷變頻系統——無法追蹤的“閃電俠”

現代雷達與通信系統要求PLL具備極快的跳頻能力，這對測試設備的連續捕獲能力提出了極高要求。

傳統瓶頸：GPSA受限于掃描速度，無法連續追蹤高速跳頻序列，導致跳變細節丟失。

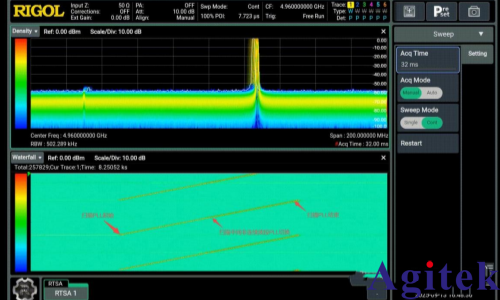

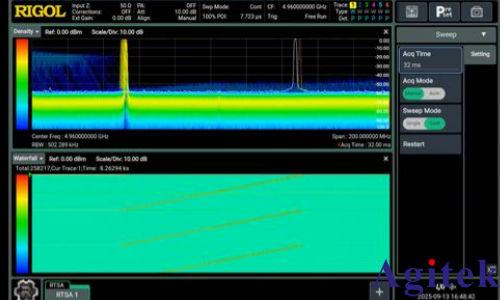

RTSA方案：憑借寬闊的實時分析帶寬，RTSA可完整捕獲整個跳頻序列。結合頻率模板觸發（FMT），還能精準分析跳頻速度、駐留時間及跳變間的瞬態雜散。

普源精電（RIGOL）RSA6000 系列實時頻譜分析儀，憑借其優異的性能，將高性能信號捕獲、多維度信號解析與靈活的便攜部署能力融為一體，在研發、驗證、排障全過程中，提供可靠的儀器支持。
