泰克示波器上使用相量圖進行三相功率分析
在使用三相系統時,如果示波器上能顯示相量圖,就能節省設置時間,并更快地深入了解您的系統。

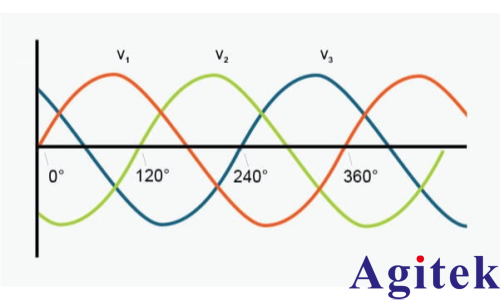

通常,交流電壓或電流會以電壓或電流隨時間變化的波形圖來表示。這正是傳統示波器的顯示方式。
三相系統由三個頻率相同的正弦交流電壓和電流組成。如果在同一坐標軸上繪制6個或更多波形,圖表會顯得非常擁擠,從而難以辨識有關幅值和相位角的重要信息。電氣工程師很早就意識到了這一點,并采用了一種更簡便的方法。

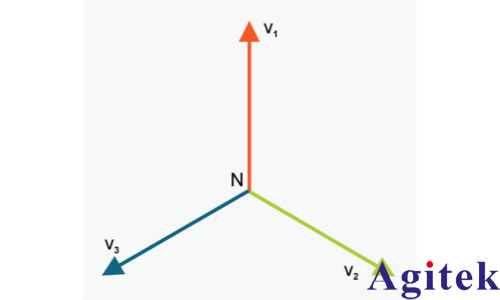

相量圖用于表示兩個或多個向量之間的幅值和方向關系。由于其能夠高效地傳達幅值和相位信息,相量圖在三相電力系統分析中廣受歡迎并得到廣泛應用。
在示波器上提供相量圖有兩個關鍵優勢:
1. 它提供了一種快速檢查設置的方法
2. 它能迅速顯示系統中負載的性質
1. 檢查您的設置

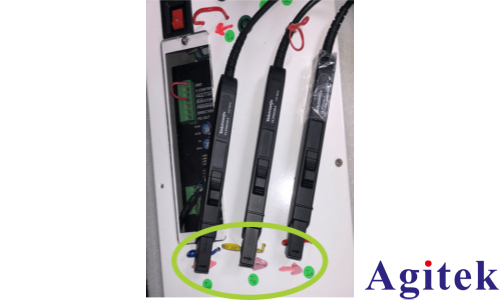

相量圖提供了一種快速的方法,可確保您的探頭方向正確。在三相系統上進行測量設置可能頗具挑戰性。三個或更多電壓探頭必須以正確的極性連接。同樣,三個或更多電流探頭也必須連接,并且箭頭指向負載。難點在于確定正確的極性,而非電流探頭本身。鉗形電流探頭操作簡便,只需將導線放入鉗口并完全閉合即可。導線無需居中于開口處,即使以一定角度穿過也無妨。
電機負載具有感性,因此在相量圖中,電壓矢量應領先于電流矢量。如果相量圖顯示電流矢量領先,則建議檢查測試裝置的接線。這種情況通常是由于電流鉗接反所致。

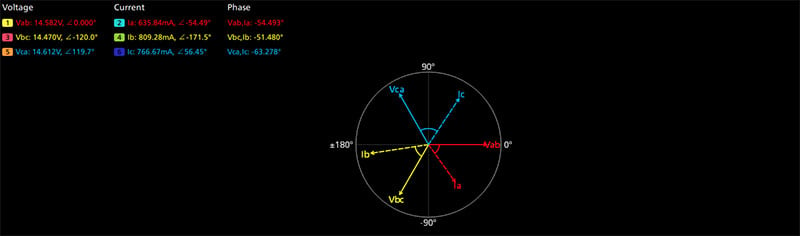

電流探頭以反向連接。請注意,電流矢量領先于相應的電壓矢量


通過反轉電流探頭的方向,連接問題已得到解決。請注意,此時電流矢量滯后于相應的電壓矢量,這表明電流探頭的方向正確。
2. 了解您的負載
在平衡的三相系統中,三個電壓矢量彼此之間的夾角名義上為120度。在平衡系統中,若各相負載完全相同,則電流矢量之間也呈120度夾角。在這種平衡系統中,任意時刻的線電流之和均為零,線間電壓之和同樣為零。
但實際系統的表現并不像教科書中的理想系統。三相負載阻抗的差異會導致不平衡現象。這種不平衡可能表現為向量長度不同,以及電壓向量與電流向量之間角度的差異。
相量圖非常適合用于觀察感性或容性負載的影響。對于純阻性負載,電壓與電流將同相,即電壓與電流之間不存在相位差。然而,由于電機本質上具有感性特征,電流矢量總是滯后于相應的電壓矢量。為了實現良好的電機驅動設計,此相位角應保持在電壓和電流相量之間的最小值。

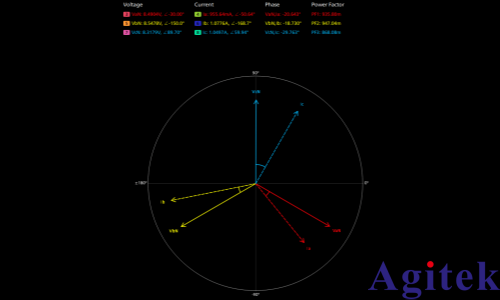

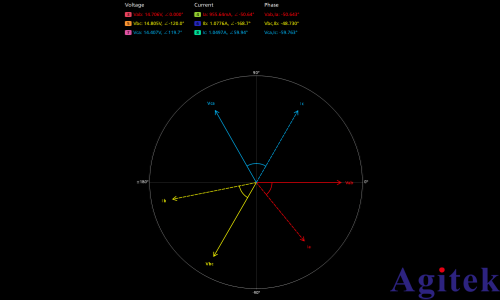

一條線路間(左/上)的典型相量圖及其對應的線路對中性線(右/下)配置。在左側圖像中,注意左上角電壓矢量之間的角度(0度、-120度和-119.7度),這表明負載幾乎平衡。當前的矢量滯后于相應的電壓矢量,這表明接線連接準確無誤。線-中性配置是通過數學方法從線-線配置推導出來的,無需進行物理連接的更改。
結論
相量圖是極佳的可視化工具,有助于您理解三相系統。它們能為您設計提供全面的洞察,并迅速展現設計變更帶來的影響。泰克逆變器電機驅動分析解決方案(5-IMDA)提供基于示波器的獨特相量圖,可快速分析您的三相設計。
