在這個手機追求極薄極輕的時代，如何在小體積內塞進一塊功率很大的電池來保證 續航已成為行業內需克服的重點。因此，對于手機電池的模擬測試也越來越被行業重視。 相比較于去使用一個真實的電池進行測試，通過模擬電池特性去測試電池有著非常多的 好處。首先，仿真電池能夠非常有效地減少測試時間，提供重復性的測試結果并且創造 一個安全的測試環境。另外，通過測試電池溫度和老化測試，也可以減少準備時間，避 免操作者的失誤以及結果的偏差等因素。

針對行業測試的需求，IT6400 系列電源因其獨特的電流雙極性設計，以及 0-1Ω 可 變的輸出阻抗，不僅適用于對各類便攜式電池進行充、放電測試，還可以模擬電池的充 放電特性，協助進行其他各項測試。一臺儀器實現多種用途，極大地精簡了測試設備， 并優化了測試流程。以下重點介紹下我司IT6400 的 Simulator 功能在實際使用環境中的應用。

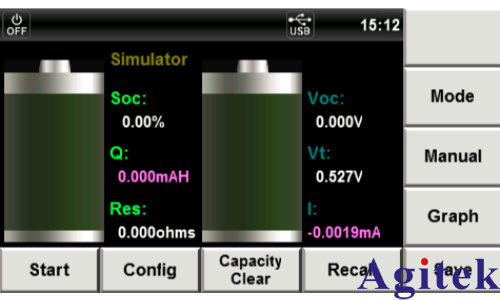

1. 測試原理： 負載的 simulator 功能，具體測試界面如下圖 1 所示：

其中，Soc 表示電池容量百分比，Voc 表示電池開路電壓，Q 表示電池容量，Vt 表示電 池端電壓，Res 表示電池內阻，I 表示電池充/放電電流。

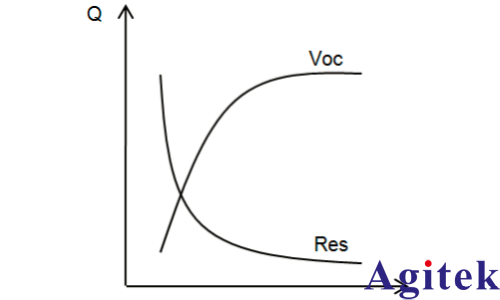

電池充放電過程中，電池容量越大，對應電池開路電壓越高，電池內阻越低；反之， 當容量下降，電池開路電壓隨之下降，內阻隨之上升。電池容量、開路電壓與電池內阻之 間的關系可有下圖 2 表示：

2. 測試實例：

下圖 3 是我司 IT6431（±15V, ±10A,150W）的 simulator 功能，主要適用于模擬電 池的電壓和容量，用 IT6431 來代替實體的電池，提供一個電壓信號，同時也需要可以驅動 手機開機。這樣手機檢測到了電壓用適配器才能給手機充電。

艾德克斯 IT6400 系列直流電源，其優越的電池特性模擬功能尤其適用于便攜式電池供 電產品的測試，高達 1nA 的解析度，小于 20us 的超快動態響應時間，和速度切換模式，可 讓電壓或電流的上升波形高速且無過沖。同時，用戶還可通過波形顯示功能實現示波器的體 驗，讓使用更加簡易便捷。該產品已被廣泛應用于便攜式電池供電產品、移動電源、LED 產 品測試等各個領域。
