IT6400可編程直流電源電動車用大功率 IGBT 模塊測試方案

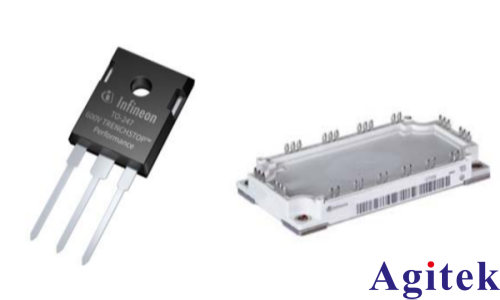

IGBT(Insulated Gate Bipolar Transistor)是一種復合全控型電壓驅動式功率半導體器 件,為世界公認的電力電子第三次技術革命的代表性產品,具有高頻率,高電壓,大電 流,易于開關等優良性能。IGBT 模塊是由 IGBT 與 FWD(續流二極管芯片)通過特定的 電路橋接封裝而成的模塊化半導體產品,IGBT 模塊具有節能、安裝維修方便、散熱穩定 等特點;當前市場上銷售的多為此類模塊化產品。隨著節能環保等理念的推進,此類產 品在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用極廣。應用產 品如風力發電變頻器、光伏逆變器、軌道交通牽引變流器、電動汽車電機控制及充放電 控制等。

國外企業如英飛凌、 ABB、三菱等廠商研發的 IGBT 器件產品規格涵蓋電壓 600V‐ 6500V,電流 2A‐3600A,已形成完善的 IGBT 產品系列。我國卻是全球最大的功率半導體 消費市場,2016 年 IGBT 市場規模約為 105.4 億人民幣,占全球市場的 40%以上,未來 一段時期仍將保持 15%以上的速度增長,市場潛力巨大。但 IGBT 芯片技術含量極高, 制造難度非常大,其研發、制造、應用是衡量一個國家科技創新和高端制造業水平的重 要標志。封裝 IGBT 模塊所用芯片大多由英飛凌、ABB 等國外公司提供,只有極少量的芯 片由國內生產,國產 IGBT 芯片年產值不到 1 億元。國內廠家一方面加速擴大 IGBT 模塊 生產規模,一方面大力投入 IGBT 芯片研發。
以新能源汽車應用 IGBT 模塊為例,電動控制系統的 IGBT 模塊成本約占整車成本 10%,車載空調控制系統及充電系統同樣用到 IGBT 模塊。IGBT 的芯片研發、模塊封裝、 模塊應用都需要有高性能的測試設備來保證產品質量。艾德克斯電子致力于“功率電子” 產品為核心的產業測試解決方案的研究,也為 IGBT 模塊提供大功率高精度測試方案。

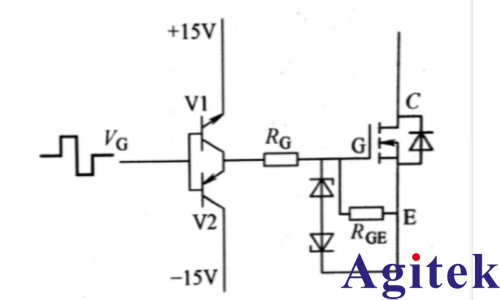

IGBT 的端子為 C:集電極、G:柵極、E:發射極,一般在 G 和 E 之間接入‐15V~+15V 范圍間電壓,驅動 IGBT 關導通或關斷通過正負電壓的交替,實現 IGBT 的導通和關斷控制。
電動車用 IGBT 模塊常用的典型型號為 650V、550A 的模塊,其測試項目,主要包括 額定值測試、特性測試、耐久性及可靠性測試等。在額定值測試中,我們可以選用艾德 克斯 IT6500D、IT8900、IT6432 等設備完成測試。

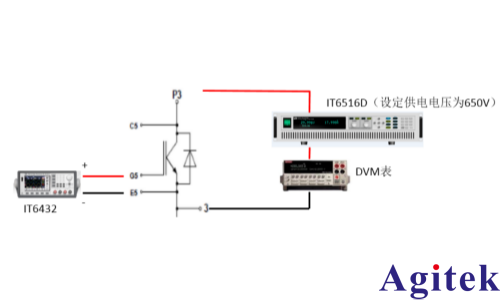

1、集電極‐發射極截止電流 ICES 測試
測試條件:在 VCE=650V,VGE=0V,Tvj=25°C 的條件下,Ices 需要小于等于 5mA。 推薦設備:IT6516D(750V/15A/1800W),IT6432
IT6500D 系列寬范圍大功率直流電源,功率高達 30kW,電壓電流輸出高達 1000V、1200A, 支持 CV\CC\CW 模式下上升下降時間可調,具有高分辨率及高精度,模塊化設計在大功 率應用中更加穩定。

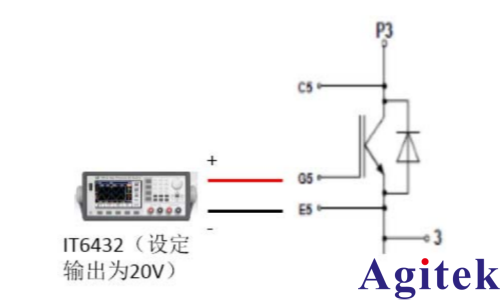

2、柵極‐發射極漏電流 IGES 測試
測試條件:在 VCE=0V,VGE=20V,Tvj=25°C 的條件下,測試 Iges 電流。 推薦設備:IT6432
IT6432 雙極性直流電源,輸出為±30V、±5A,同時具有超高的電流量測精度達 0.005%+0.3uA,電流顯示分辨率高達 100nA。

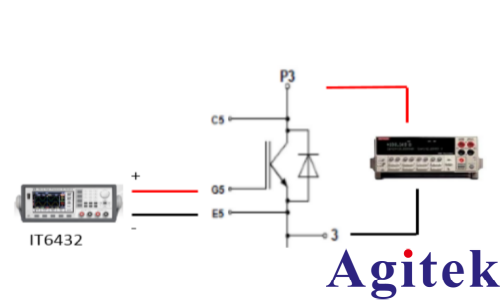

3、柵極‐發射極閾值電壓 VGE(th)測試
測試條件:將 C 和 E 之間短接,從零開始逐漸增加?xùn)艠O‐發射極(GE)間的電壓,當檢測 到集電極電流達到規定 13mA,記錄此時的 VGE 值。
測試設備:IT6432

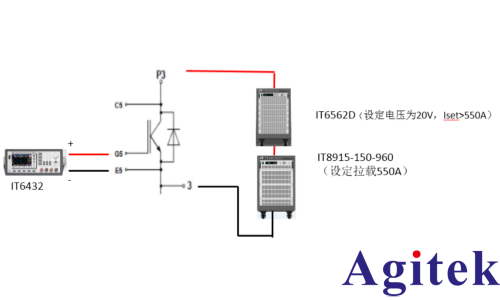

4、集電極‐發射極飽和電壓 VCE(sat)測試
測試條件:由電壓源對被測器件施加規定 15V 電壓;調節集電極‐發射極電流至規定值 (Ic=550A),這時相對柵極脈沖穩定部分的集電極‐發射極電壓即為集電極‐發射極飽和電 壓值。 實驗方法:負載控制 Ic=550A,IT6432 提供 Vge=15V,用 DVM 表量測 Vce 值。
測試設備: IT6562D(80V/600A/15KW)
IT6432
IT8915‐150‐960(150V/960A/15KW)
IT8900 高性能大功率直流電子負載,支持主從機并聯,可將功率擴展至 600kW,50kHz 高速測量、25kHz 動態測試、瞬間過功率加載能力,能滿足大功率大電流測試需求。
艾德克斯電子在新能源及功率電子行業有豐富的測試經驗,IT6500D 系列寬范圍大 功率直流電源、IT8900 高性能大功率直流電子負載在大功率、高電壓、大電流的場景下 均有高性能穩定表現,IT6400 雙極性直流電源具備雙極性及雙象限特性,超高的精度和 分辨率是研發測試時的明星電源產品。
