泰克示波器電源完整性(Power Integrity)測試方案
方案簡介:在半導體產業技術飛速發展的今天,開關電源也成為了市場上的主流電源。由于現代產業的要求,對于其輸入、開關、環路、輸出,以及其中的無源器件測試等,都需要進行測試測量。泰克的PWR選件,將上述所有測試都囊括其中,工程師只需要連接好被測,即可一鍵測量。優秀的UI設計,以及報告一件生成功能,使得工程師在整個電源設計流程中更加省心省力。

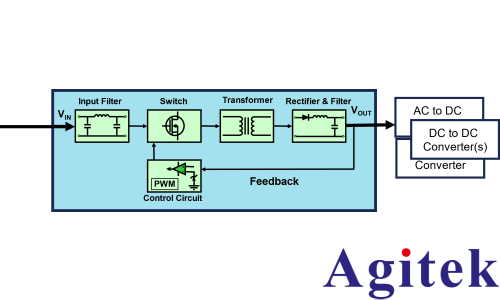

開關電源基本結構
輸入端分析:諧波分析,浪涌電流,輸入電容

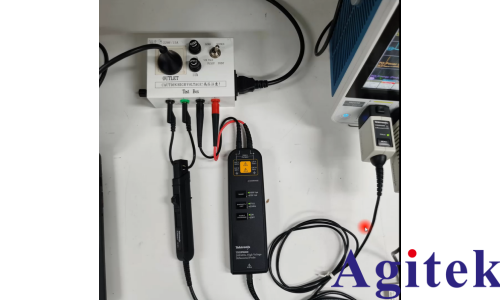

接續盒連線,方便安全

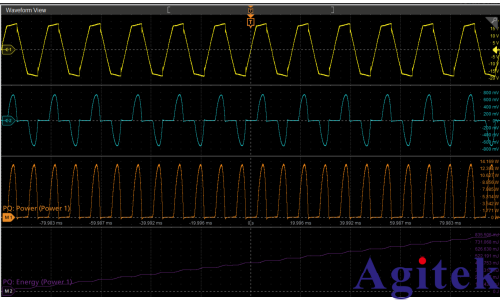

波形自動捕獲,自動穩定

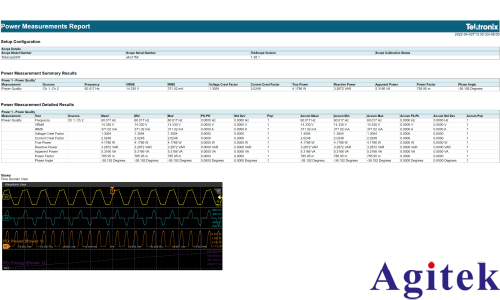

報告一件生成,波形,測量項統計結果一覽無余
開關分析:(可參考:IGBT與三代半導體雙脈沖測試方案)

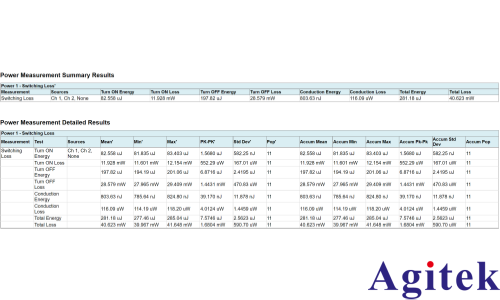

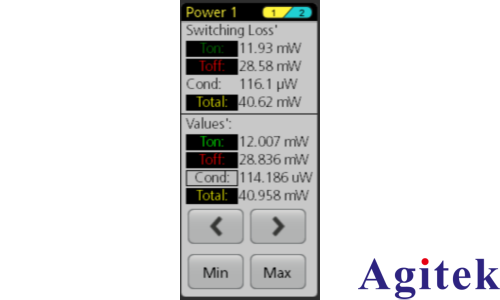

自動統計計算開關損耗

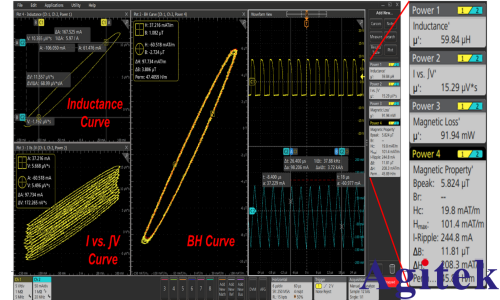

無源器件分析:

環路響應測試:
4-5-6系列示波器支持AFG選件
搭配J2100A/2101A注入器以及TPP0502 或TPP2220 進行FRA測試

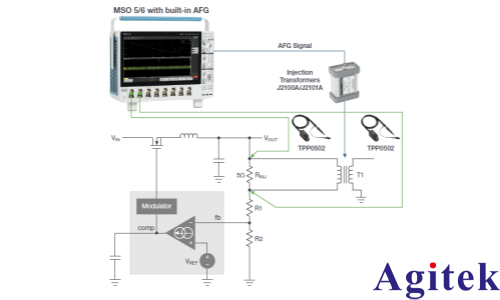

測試架構圖

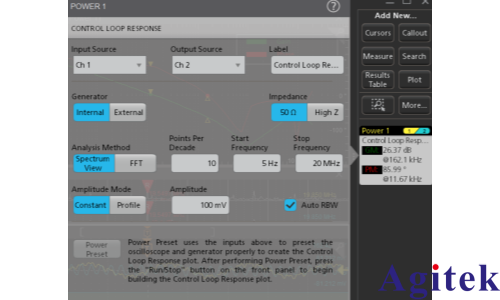

方便的示波器設置菜單,輕松設置10倍頻測試點數,起始頻率以及終止頻率
輸出分析:

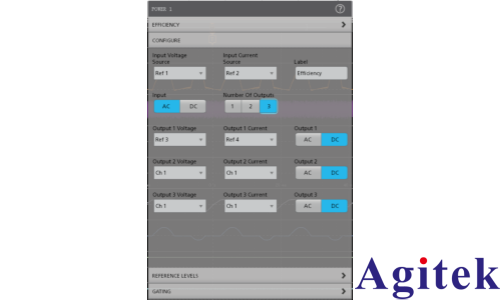

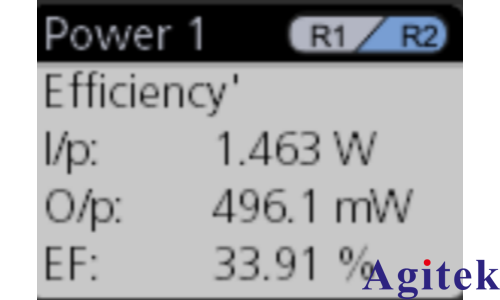

效率分析,自動計算

8通道,支持多路測試

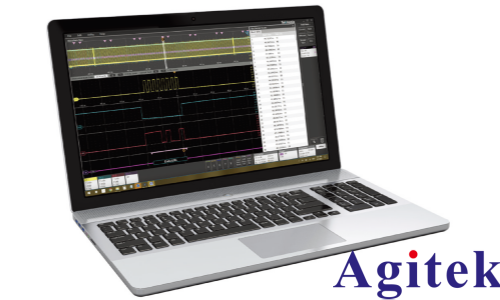

TekScope-PC軟件,離線分析,TekDrive云端共享:

TekScope-PC軟件支持波形離線分析,和對應PWR選件同示波器端完全一致。波形復現,隨時隨地。

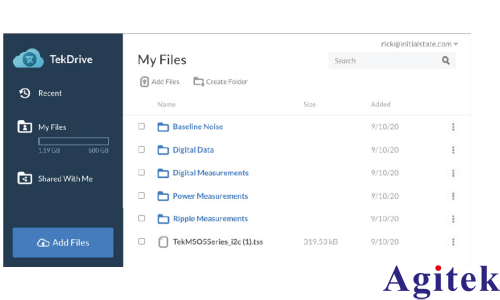

最大500G云端存儲空間,波形共享,網頁瀏覽分析波形
