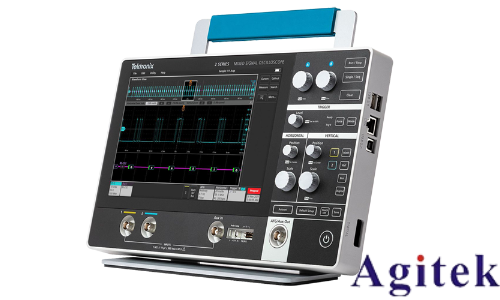

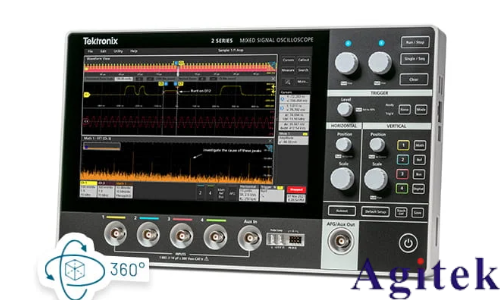

泰克（Tektronix）MSO22是一款集示波器與邏輯分析功能于一體的混合信號示波器，廣泛應用于電子研發、電源測試及通信信號分析等領域。在實際應用中，準確評估其噪聲水平對于確保測量精度至關重要。以下是針對MSO22示波器進行噪聲水平測試的系統化步驟，涵蓋硬件設置、軟件配置與環境優化，幫助用戶獲取可靠數據。

一、測試前準備：硬件連接與探頭選擇

首先，選擇合適的探頭是降低測量噪聲的關鍵。對于低頻信號（<1MHz），建議使用無源探頭，以減少附加噪聲；若測試高頻信號（>10MHz），則應選用有源探頭以保障信號完整性。測試電源紋波時，推薦使用P6245差分探頭，可有效抑制共模干擾。連接時，確保探頭接地線盡可能短，優先采用“接地環+接地夾”雙重接地方式，減少地環路引入的噪聲。

二、示波器參數設置：優化采集條件

將探頭連接至被測設備后，對MSO22進行參數配置。垂直刻度建議設為10mV/div，時間基準設為10μs/div，以清晰捕捉紋波與瞬態噪聲。為濾除高頻干擾，應啟用20MHz硬件帶寬限制，避免開關電源諧波影響測量結果。同時，關閉不必要的通道，減少串?dāng)_。

在采集模式上，可根據需求選擇“平均模式”或“高分辨率模式”。平均模式通過對多次采樣結果取平均，可降低30%-50%的隨機噪聲，適用于穩定信號；高分辨率模式則適合慢速變化信號的精細測量。

三、噪聲分析：時域與頻域結合

采集信號后，觀察波形的峰峰值（Vpp）與均方根值（VRMS），判斷噪聲是否超出設計容限。例如，開關電源測試中，通常要求Vpp≤5mV，VRMS≤1.5mV。此外，結合FFT功能進行頻譜分析，可定位噪聲的主要頻率成分，識別是否存在特定頻率的干擾源，如開關頻率諧波或EMI耦合。

四、環境與電源優化

為確保測試結果真實可靠，需優化測試環境。將被測設備置于金屬屏蔽箱內，隔離外部電磁干擾（EMI）；使用屏蔽電纜連接探頭與示波器，減少空間耦合。電源方面，建議為被測設備提供獨立供電，優先采用低噪聲的線性電源，避免開關電源引入額外噪聲。

五、典型應用驗證

以開關電源噪聲測試為例，按照上述步驟操作，若測得紋波滿足IEC 61000-3-2標準，則表明系統噪聲控制良好。在通信信號測試中（如CAN總線），同樣可采用該流程評估信號噪聲容限，確保通信穩定性。

綜上所述，泰克MSO22的噪聲測試需從硬件、軟件與環境三方面協同優化。通過科學的測試流程，不僅能準確評估噪聲水平，更能提升整體測量系統的可靠性與專業性。
