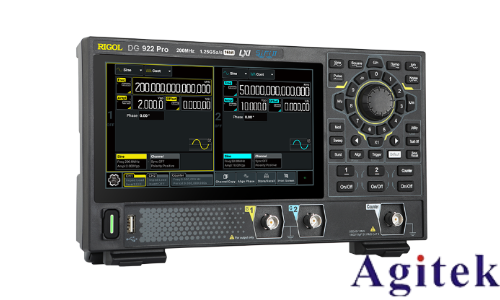

信號發生器（Signal Generator）是一種廣泛應用于電子測試與測量領域的儀器，可用于生成各種波形信號，如正弦波、方波、三角波、脈沖信號等。在射頻通信、電子電路調試、雷達系統、無線電信號分析等領域，信號發生器是工程師必備的工具之一。本文將詳細介紹信號發生器的工作原理、分類、主要功能、應用場景以及如何正確使用該設備，以幫助工程師更高效地完成測試任務。

1. 信號發生器的基本概念

1.1 什么是信號發生器？

信號發生器是一種電子設備，能夠輸出不同頻率、幅度、波形的信號，主要用于電子電路測試、設備校準和系統仿真。常見的信號類型包括：

正弦波（Sine Wave）：用于測試濾波器、放大器等線性電路。

方波（Square Wave）：常用于時鐘信號、邏輯電路測試。

三角波（Triangle Wave）：用于調制測試、非線性電路分析。

脈沖信號（Pulse）：用于時序分析、數字電路測試。

調制信號（Modulated Signal）：用于無線通信、雷達系統。

1.2 信號發生器的主要技術指標

頻率范圍：信號輸出的最低和最高頻率（如 1 Hz - 6 GHz）。

幅度范圍：信號輸出的電壓范圍（如 -120 dBm 至 +20 dBm）。

相位噪聲：信號的穩定性，影響高精度測量。

調制功能：支持 AM（幅度調制）、FM（頻率調制）、PM（相位調制）等。

2. 信號發生器的分類

2.1 按信號類型分類

函數發生器（Function Generator）：主要用于低頻波形輸出，如正弦波、方波、三角波。

射頻信號發生器（RF Signal Generator）：用于無線通信、雷達測試，支持 GHz 級高頻信號輸出。

任意波形發生器（Arbitrary Waveform Generator, AWG）：可自定義復雜波形，如 ECG（心電信號）仿真。

脈沖信號發生器（Pulse Generator）：用于時序測試、數字電路驗證。

2.2 按輸出方式分類

模擬信號發生器：輸出連續的模擬信號，如正弦波。

數字信號發生器：輸出數字編碼信號，用于數字通信測試。

3. 信號發生器的常見應用

3.1 電子電路測試與調試

在實驗室中，信號發生器可用于測試放大器、濾波器、振蕩器等電子電路的響應。例如，在測試運算放大器時，可輸入正弦波并觀察輸出信號的增益和相位變化。

3.2 無線通信測試

射頻信號發生器可用于 Wi-Fi、5G、藍牙等無線通信系統的信號仿真。例如，在 5G 基站測試中，需要用信號發生器生成 LTE、NR 調制信號，以評估接收機性能。

3.3 雷達與導航系統測試

雷達信號通常需要特定的脈沖調制波形，信號發生器可用于仿真雷達目標回波，并測試接收機靈敏度。

3.4 EMC（電磁兼容）測試

在電子產品的電磁兼容（EMC）測試中，信號發生器用于生成標準的電磁干擾信號，以評估設備的抗干擾能力。

3.5 音頻測試與聲學測量

在音頻系統測試中，信號發生器可用于產生標準的 1 kHz 正弦波信號，測試音響設備的頻率響應和失真率。

4. 如何正確使用信號發生器？

4.1 設備連接與基本設置

連接信號輸出端口 到被測設備（DUT），使用 50Ω 終端匹配電路。

選擇信號類型（正弦波、方波、脈沖等）。

設置信號頻率（如 1 MHz）。

調整輸出幅度（如 -10 dBm）。

啟用調制模式（如 AM, FM, PM）。

監測輸出信號，確保幅度、頻率穩定。

4.2 如何解讀測試結果？

信號幅度偏差：可能是衰減器損耗或電纜損耗導致。

信號失真過大：可能是設備非線性影響，可調整輸出功率優化。

調制信號異常：檢查調制源設置是否正確，如 FM 頻偏是否過大。

4.3 避免測量誤差的技巧

使用高質量射頻電纜，減少信號損耗。

定期校準信號發生器，確保輸出準確性。

屏蔽測試環境，避免外部干擾影響測試結果。

5. 提高信號發生器測試精度的技巧

5.1 采用低噪聲源

相位噪聲較低的信號發生器可提高測量精度，適用于雷達、5G 通信測試。

5.2 使用外部參考時鐘

連接高精度 10 MHz 參考源，可提高信號發生器的頻率穩定度，適用于高精度測量。

5.3 配合頻譜分析儀使用

信號發生器與頻譜分析儀結合，可測試被測設備的頻譜響應、互調失真等關鍵參數。

信號發生器是電子測試領域的重要儀器，在電路調試、無線通信、雷達系統、EMC 測試等方面發揮關鍵作用。掌握信號發生器的基本原理、正確的操作方法以及優化技巧，可以有效提高測試效率和測量精度。希望本文能幫助你更好地使用信號發生器，提升電子測試能力！
