隨著汽車產業逐漸向智能化、網聯化方向發展，車載以太網技術越來越被廣泛的應用于汽車中，如娛樂、通 信、導航和輔助駕駛等。為了保證這些功能的穩定可靠，車載以太網的測試驗證成為重要環節。

RIGOL 生產的 DS70000 示波器和汽車以太網一致性分析選件(DS70000-AENETC)，搭配汽車以太網夾具配 件(TF-AENET-STP)，為汽車以太網一致性測試提供了配置靈活，操作便捷的測試解決方案。

技術優勢

支持 IEEE 和 OPEN 聯盟的標準化協議，測試覆蓋范圍廣泛。

 IEEE 802.3bw，100BASE-T1，100 Mbps

 OPEN Alliance TC8，100BASE-T1，100 Mbps

IEEE 802.3bp, 1000BASE-T1, 1 Gbps

支持靈活配置多種測試場景，構造多個測試項目組合，一次完成多項測試。

示波器的測試操作界面提供測試設備連接與測試步驟，引導用戶完成測試。

支持預覽測試波形，提前判斷測試的準確性和有效性。

支持生成自定義的 HTML 測試報告，包含測試結論和具體的測量值。

提供全套的測試設備及所需附件，并配套使用說明，全方位指導測試操作。

功能特色

DS70000 示波器選配的汽車以太網一致性測試功能，可以幫助您快速完成測試的選擇、設置和執行等步驟，

并輕松查看結果。

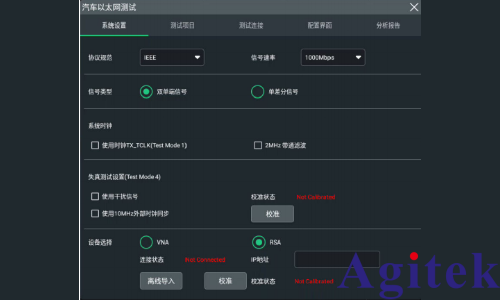

靈活配置多種測試場景

? 通過“協議規范”和“信號速率”下拉菜單，可方便地選擇測試所依據的標準和待測信號速率。

? DS70000 示波器支持測試信號以“雙單端信號”和“單端差分信號”兩種方式接入測試。

? 適配不同的 DUT，可選擇時鐘信號(TX_TCLK)或 MDI 信號進行抖動測試。

? 根據有無干擾信號和無參考時鐘信號，可配置支持四種測試場景，不同測試場景的測試方案不同。

? 除了使用 VNA 設備還可以使用 RIGOL 生產的 RSA3000N 系列頻譜分析儀的 VNA 模式進行損耗測試。

并支持直接導入 VNA 測試結果到示波器分析，或通過示波器控制 VNA 進行測試兩種形式

一次完成多項測試

可選擇單個項目單獨測試或選擇多個測試項目進行組合測試。

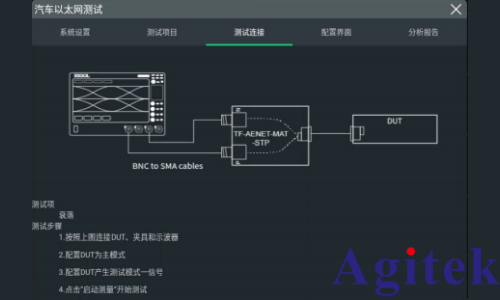

引導用戶順利完成操作

為每個測試項目都提供了測試設備連接、設備校準和測試步驟的操作制度，幫助用戶順利完成測試。

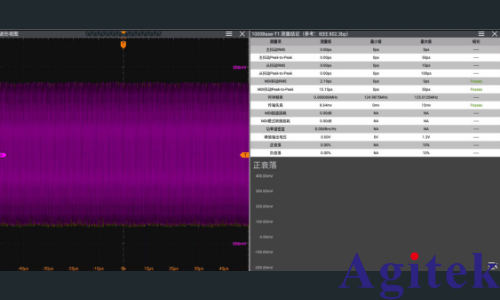

展示被測波形和測量結果

? 在啟動測試前，可預覽輸入的測試波形，保證測試的有效性。

? 在測試過程中，彈出提示信息框，指導用戶切換 DUT 的配置或調整設備連接。

? 在測試結束后，展示測試通過結論、具體的測量值和部分項目的測量結果圖。

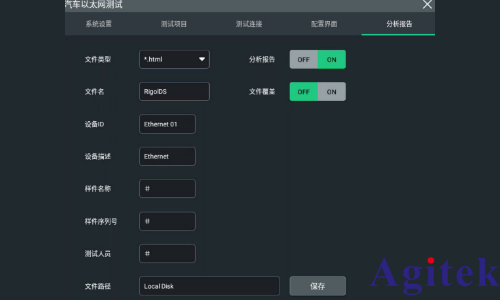

生成測試報告

支持生成包含自定義信息的 HTML 格式的測試報告，可將測試報告保存到 PC。

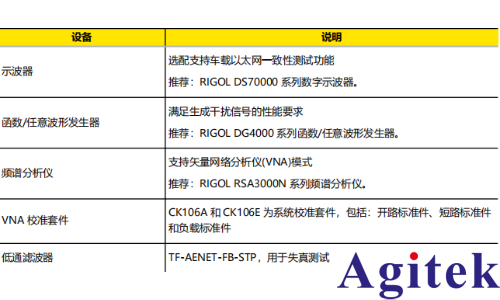

進行汽車以太網一致性測試需要如下測試設備。
