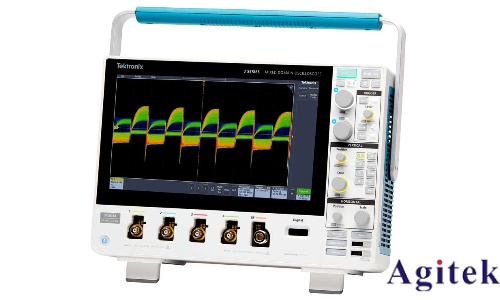

電源完整性測試是評估電源系統穩定性、可靠性和性能的關鍵環節，尤其在現代高密度電子系統中至關重要。泰克（Tektronix）4系列B MSO混合信號示波器憑借其先進的FlexChannel?輸入、直觀的圖形界面及4/5/6-PWR功率分析軟件，為電源完整性測試提供了高效、精準的解決方案。以下將從測試準備、關鍵測量項目及數據分析三個方面，闡述如何利用該設備進行完整的電源完整性評估。

一、測試前準備：確保測量系統準確

準確的測試始于正確的設置。首先，需連接高壓差分探頭測量電壓，配合電流探頭采集電流信號。由于不同探頭存在傳播延遲差異，可能導致電壓與電流波形邊沿錯位，影響功率計算精度。4系列B MSO支持“靜態”時延校正功能，可自動讀取探頭延遲參數并進行補償，通過單鍵“Deskew”即可實現信號對齊，確保定時準確性。

其次，需消除探頭偏置。差分電壓探頭可能存在微小DC偏置，影響低電平測量精度，可通過探頭自帶的調零功能校正。同時，電流探頭需執行消磁操作，清除磁芯中殘留的直流磁通，避免引入測量誤差。

二、關鍵電源完整性測量項目

1. 紋波測量：紋波是疊加在直流輸出上的交流噪聲，直接影響電路穩定性。使用差分探頭連接電源輸出端，結合4/5/6-PWR軟件，可自動區分工頻紋波與開關紋波，并準確測量其峰峰值和RMS值。建議啟用帶寬限制和適當的耦合模式，以濾除高頻干擾，提升測量可靠性。

2. 電源抑制比（PSRR）測試：PSRR反映電源抑制輸入噪聲傳遞至輸出的能力。通過Picotest J2120A線路注入器在輸入端注入掃描正弦信號，4/5/6-PWR軟件自動完成頻率掃描，計算各頻點的衰減比，并生成PSRR曲線，直觀展示電源的噪聲抑制性能。

3. 阻抗測量：配電網絡（PDN）阻抗分析有助于識別潛在共振點和噪聲耦合路徑。傳統VNA難以測量低頻或極低阻抗，而基于4系列B MSO的方案可實現低至1Hz的阻抗測量。配合Picotest J2113A差動放大器和50Ω功分器，可在時域同步觀察激勵與響應信號，提升分析深度。

4. 效率與動態響應測量：4/5/6-PWR支持AC-DC、DC-DC等多種拓撲的效率測量，最多可同步分析三路輸出，自動計算總效率。此外，還可測量電源的導通與關斷時間，驗證多路輸出的上電時序，確保系統可靠啟動與關閉。

三、數據分析與報告生成

完成測量后，可利用示波器內置的報告生成工具，將測試數據、波形圖像及分析結果整合為結構化文檔。支持保存為.MHT或PDF格式，便于歸檔、評審與合規提交。所有測量過程可追溯，提升研發與質檢效率。

綜上所述，泰克4系列B MSO結合4/5/6-PWR軟件，不僅簡化了電源完整性測試流程，更通過自動化設置與多維度分析，顯著提升了測試精度與效率，是電源研發工程師不可或缺的強大工具。
