這是一篇關于數字觸發技術在示波器中的應用及優勢的文檔，主要介紹了數字觸發相較于模擬觸發的歷史背景、技術架構和顯著優勢。以下是對這些核心內容的簡要概述：

1. 數字觸發技術歷史:

  羅德與施瓦茨公司率先申請了示波器數字觸發技術的專利，并首次在R&SRTO1000示波器中應用。

  數字觸發技術已成為羅德與施瓦茨新一代示波器的基本實現方式，包括MXO系列、R&SRTO6和R&SRTP示波器。

2. 數字與模擬觸發架構對比:

  大多數示波器使用模擬觸發，信號被分為數據路徑和觸發路徑，觸發電路與數據路徑分離。

  數字觸發架構中，信號路徑和觸發路徑是相同的，觸發事件在ADC之后評估，用戶可以在示波器顯示屏上看到觸發信號。

3. 數字觸發的優勢:

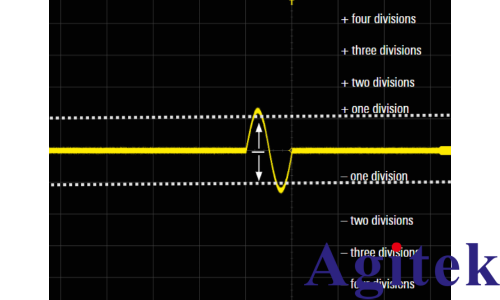

  更高的觸發靈敏度：數字觸發可以檢測到幅度更小的信號，例如MXO 3、MXO4和MXO5系列示波器的觸發靈敏度為0.0001 div。

  用戶可控制的觸發遲滯：數字觸發允許用戶調整觸發遲滯值，以消除噪聲引起的誤觸發或檢測信號幅度的微小變化。

  更廣泛的濾波器應用：數字觸發架構允許濾波器應用于觸發路徑和信號路徑，實現所見即所得。

  HD模式應用于觸發：HD模式通過降低帶寬提高垂直分辨率，適用于低幅度信號觸發。

  插值技術：數字觸發利用插值技術提高觸發精度，有效消除觸發盲區。

  更低的觸發抖動：數字觸發路徑與信號路徑一致，減少了觸發抖動，例如MXO 3、MXO4和MXO5系列示波器的觸發抖動低于1 ps。

4. 如何辨別數字或模擬觸發:

  觸發靈敏度：如果觸發靈敏度低于0.1 div，則示波器具有數字觸發。

  用戶觸發遲滯控制：如果示波器允許用戶設置廣泛的觸發遲滯值，則具有數字觸發。

  觸發重裝時間：如果最小觸發重裝時間在正常模式下為數十到數百納秒，則示波器可能具有數字觸發架構。

5. 羅德與施瓦茨的數字觸發產品:

  MXO 3系列示波器：具有低于1 ps的觸發抖動和用戶可調節的觸發遲滯。

  MXO 4系列示波器：配備MXO-EP（極端性能）ASIC技術，具有同類產品中最高靈敏度的觸發。

  MXO 5系列示波器：八通道示波器中觸發靈敏度最高，配備MXO-EP ASIC技術。

  R&SRTO6示波器：采用羅德與施瓦茨開發的ASIC，具有0.0001 div的觸發靈敏度。

  R&SRTP示波器：包含與R&SRTO6相同的數字觸發ASIC，觸發在全帶寬（高達16 GHz）下運行。

這篇文章為選擇示波器時理解數字觸發技術的重要性提供了深入的分析，并通過對比數字觸發與模擬觸發的差異，展示了數字觸發在提高觸發性能方面的顯著優勢。
