這是一篇關于使用R&S?SMA100B信號發生器測試ADC真實性能的技術文檔，主要介紹了ADC測試中的噪聲和失真性能，以及R&S?SMA100B信號發生器在ADC測試中的應用和性能數據。以下是對這些核心內容的簡要概述：

 1. ADC測試概述：

  隨著ADC速度與精度的提升，測試設備需具備更低的噪聲性能。

  R&S?SMA100B提供高純度的模擬輸入信號和時鐘信號，適用于ADC測試。

2. ADC性能參數：

  包括信噪比(SNR)、無雜散動態范圍(SFDR)、信號與噪聲及失真比(SINAD)、總諧波失真(THD)和三階輸入截點(IIP3)。

  高速ADC需要非常純凈的信號源，SNR可達90 dBFS以上。

3. 理想與真實信噪比(SNR)：

  理想SNR由量化噪聲決定，公式為SNR = 6.02·n + 1.76 dB。

  真實SNR受時鐘抖動、ADC噪聲和非線性等因素影響，公式為SNRADC,real = -20log10(√((2πfanalog·tjitter)2 + (Uthermal/2?)2 + (1+e/2?)2))。

4. 時鐘抖動與相位噪聲：

  抖動是時鐘信號在時間域的不穩定性，影響ADC的SNR。

  相位噪聲與抖動有直接關系，公式為tjitter = (1/(2πf?))√(2∫(f? to f?) 10^(L(f?ff)/10) df?ff)。

5. 寬帶噪聲與SNR：

  寬帶噪聲影響ADC的SNR，特別是在高采樣率下。

  寬帶相位噪聲通常在偏移頻率>10 MHz時被視為常數，用于簡化抖動估計。

6. R&S?SMA100B性能數據：

  R&S?SMA100B具有出色的相位噪聲和寬帶噪聲性能。

  例如，在1 GHz載波頻率下，相位噪聲為-170 dBc/Hz，寬帶噪聲為-157 dBc/Hz。

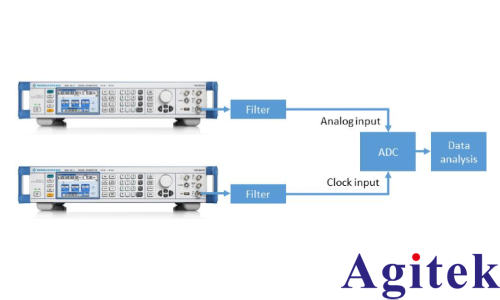

7. ADC測試設置示例：

  使用R&S?SMA100B作為時鐘和模擬信號源進行ADC測試。

  通過具體計算示例展示了如何評估測試設置的SNR性能。

8. 非諧波與諧波失真：

  非諧波失真難以預測和過濾，對ADC性能影響較大。

  R&S?SMA100B的非諧波性能優異，最大非諧波失真通常低于-100 dBc。

9. 總結：

  R&S?SMA100B的高信號純度有助于準確評估ADC的真實性能。

  文檔提供了詳細的背景知識和性能數據，指導ADC測試設置和性能評估。

這篇文章為使用R&S?SMA100B信號發生器進行ADC性能測試提供了全面的指導，并通過具體的性能數據和計算示例，展示了如何優化ADC測試設置以獲得準確的測試結果。
