在電子測試領域，信號發生器堪稱基石性的關鍵設備，為各類電路測試、設備校準以及通信系統驗證提供標準波形信號。其使用的規范性與科學性，直接關乎測試結果的準確性與可靠性。本文將從基礎操作到高級應用，為電子工程師及相關技術人員系統梳理信號發生器的使用方法、注意事項與維護要點。

一、前期準備：選型與設備檢查

(一)精準選型

信號發生器的類型與規格眾多，需依據測試需求進行針對性選擇。若是開展頻響測試或?yàn)V波器調試，正弦波信號較為適宜;而數字電路的時序測試，方波則是理想之選;模擬傳感器觸發或PWM 控制，脈沖波更能滿足要求。在頻率范圍方面，音頻測試通常需覆蓋 20Hz - 20kHz，射頻測試則需達到 1MHz -6GHz，甚至更高頻段。

(二)設備檢查

對信號發生器及其配件的檢查不容忽視。輸出線纜多采用 BNC 或 SMA接口，需確保其完好無損，避免因線纜破損導致信號傳輸異常。接地夾與探頭同樣要仔細檢查，防止因接觸不良或破損引發測試誤差。

二、規范操作：波形參數與輸出配置

(一)波形參數設置

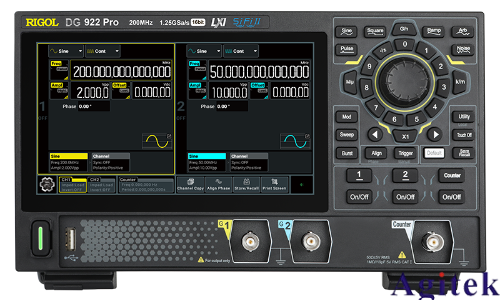

波形類型選擇：通過信號發生器的操作面板或菜單，選定所需的波形類型。對于任意波形發生器，可能需手動加載特定的波形文件，以滿足復雜的測試需求。

頻率與幅度調節：頻率調節既可以直接輸入目標頻率值，如 1kHz，也可通過旋鈕進行微調。微調時，需留意步進值，如 1Hz 或10Hz，以確保頻率設置的準確性。幅度調節范圍通常從 mV 級到數十 V，設置時務必考慮被測設備的輸入極限，防止輸出幅度過高損壞設備。

(二)輸出配置優化

阻抗匹配：信號發生器的輸出阻抗通常為 50Ω，而負載阻抗各不相同。當負載為高阻，如 1MΩ 時，需啟用信號發生器的“高阻模式”，以避免信號反射和幅度衰減;對于 50Ω 負載，可直接連接。

衰減器與偏置設置：若輸出幅度過大，可啟用內置衰減器，如 -20dB，保護后級電路。直流偏置功能可在交流信號上疊加直流分量，模擬真實傳感器信號，滿足特定測試場景的需求。

三、安全防護：接地與過載保護

(一)接地保護

為避免環路干擾，信號發生器與被測設備應采用單點接地方式。若被測設備本身已接地，切不可強行將信號發生器浮空輸出，否則可能引發漏電或設備損壞。

(二)防短路與過載保護

嚴禁將信號發生器的輸出端直接短路，或連接低阻負載而未啟用電流限制功能。部分高級型號支持設置最大輸出電流，如50mA，觸發后可自動保護設備，避免因過載造成損壞。

四、高級應用：調制與同步功能

(一)調制與掃頻功能

調制功能：AM/FM 調制可通過低頻信號對載波進行調制，模擬通信信號。例如，設置載波頻率為 1MHz，調制信號為 1kHz 正弦波，調制度為30%，以滿足通信測試的要求。

掃頻功能：自動掃描頻率范圍，如 1kHz - 100kHz，可快速測試系統頻響。在設置掃描時間與步進間隔時，需避免掃描過快導致測試細節遺漏。

(二)同步與觸發功能

同步輸出：通過 SYNC 端口輸出 TTL 信號，可實現示波器或其他設備的同步采集，確保測試數據的一致性。

外部觸發：依據輸入信號的上升沿或下降沿啟動波形輸出，適用于對時序要求嚴格的測試場景。

五、故障排查：常見問題與解決方案

(一)無輸出信號

當信號發生器無輸出信號時，需依次檢查輸出使能開關是否打開、線纜連接是否正確、幅度設置是否為零，確保設備正常工作。

(二)波形失真

波形失真可能由輸出頻率或幅度過高、負載阻抗不匹配、線纜屏蔽不良等原因?qū)е隆？赏ㄟ^(guò)降低輸出頻率或幅度、檢查負載阻抗、更換線纜等方式解決。

(三)頻率不穩定

設備未充分預熱或受到強電磁干擾，可能導致頻率不穩定。確保設備充分預熱，并遠離電源變壓器、電機等強電磁干擾源，可有效解決這一問題。

六、定期維護：校準與存儲

(一)定期校準

為保證信號發生器的輸出精度，建議每年通過標準頻率計和電壓表進行校準。校準后，務必保存設置參數，如用戶預設文件，以便后續使用。

(二)存儲環境

信號發生器應避免在高溫(>40°C)或潮濕環境中存放，防止內部元件老化。長期不用時，需斷開電源并取出電池(若為便攜式設備)，延長設備使用壽命。

信號發生器作為電子測試的核心工具，要求使用者不僅要熟悉其基本操作，更要深入理解其原理與高級功能。通過規范操作、安全防護與定期維護，充分發揮信號發生器的性能優勢，提升電子測試的效率與準確性。
