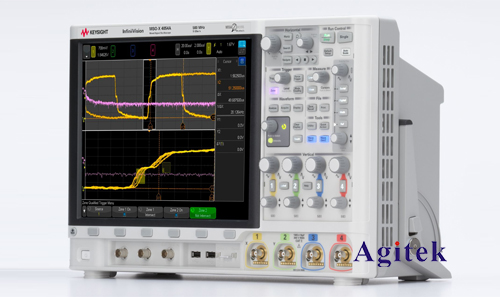

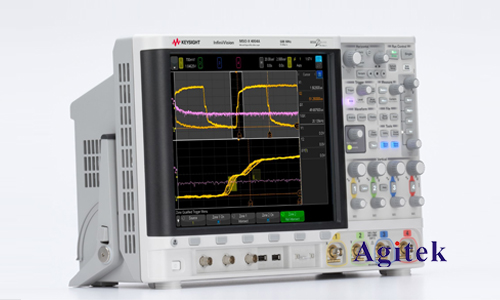

在現代電子測量中，示波器扮演著不可或缺的角色。它能夠?qū)崟r顯示電信號的波形，為電路分析、故障診斷和信號完整性測試提供關鍵信息。是德作為全球領先的電子測量儀器廠商，其示波器產品線覆蓋了從低頻到高頻的各種應用場景。然而，示波器并非直接“看到”完整的信號，而是通過對信號進行采樣來重建波形。理解采樣過程中的關鍵限制——采樣定理——是準確理解和使用示波器測量結果的前提。

　　奈奎斯特-香農采樣定理:

　　奈奎斯特-香農采樣定理指出，為了能夠無失真地從采樣信號中重建原始信號，采樣頻率必須至少是信號最高頻率的兩倍。這個最低采樣頻率被稱為奈奎斯特頻率(Nyquist rate)。如果采樣頻率低于奈奎斯特頻率，就會發生混疊現象(aliasing)，導致原始信號的高頻成分被“折疊”到低頻區域，從而造成測量結果的嚴重失真。

　　是德示波器中的采樣過程:

　　是德示波器內部采用高速模數轉換器(ADC)對輸入信號進行采樣。ADC的采樣率決定了示波器能夠準確捕獲的最高頻率。為了避免混疊，示波器通常會內置抗混疊濾波器(anti-aliasing filter)，該濾波器在ADC之前工作，其截止頻率通常略低于奈奎斯特頻率的一半。濾波器的作用是衰減高于奈奎斯特頻率的信號成分，以最大限度地減少混疊失真。

　　抗混疊濾波器的設計與影響:

　　抗混疊濾波器的設計是一個復雜的過程，需要權衡濾波器的陡峭度和相位響應。陡峭的濾波器能夠更有效地抑制高頻成分，但同時也可能引入相位失真。因此，是德示波器中的抗混疊濾波器通常采用先進的濾波器設計技術，以平衡濾波效果和相位響應。濾波器的特性參數，例如截止頻率和滾降率，會影響示波器的測量精度和帶寬。

　　避免混疊失真的方法:

　　為了避免混疊失真，需要采取以下措施：

　　1.選擇合適的采樣率:確保采樣率至少是信號最高頻率的兩倍以上，最好是更高一些，以提供一定的裕度。

　　2.使用合適的抗混疊濾波器:確認示波器的抗混疊濾波器能夠有效地抑制高于奈奎斯特頻率的信號成分。

　　3.預濾波:在一些應用場景中，可能需要在示波器輸入端添加額外的低通濾波器，以進一步減少高頻噪聲和干擾，從而提高測量精度。

　　4.信號預處理:在某些情況下，可以對信號進行預處理，例如通過減法或其他方法去除已知的干擾信號，再進行采樣。

　　案例分析:

　　假設需要測量一個包含20MHz正弦波和50MHz正弦波的混合信號。如果示波器的采樣率設置為60MHz，則根據采樣定理，只有20MHz的信號能夠被準確地重建。50MHz的信號將會發生混疊，其頻率成分會“折疊”到一個低于30MHz的頻率，從而造成測量結果的誤差。為了避免這種情況，需要將示波器的采樣率提高到至少100MHz以上，或者在信號輸入端添加一個截止頻率低于30MHz的低通濾波器。

　　采樣定理是理解是德示波器工作原理的關鍵。通過深入了解采樣定理以及抗混疊濾波器的作用，并采取相應的措施，可以最大限度地減少混疊失真，確保測量結果的準確性和可靠性。在實際應用中，選擇合適的采樣率、合適的抗混疊濾波器以及采取適當?shù)男盘栴A(yù)處理措施，對于獲得高質量的測量結果至關重要。是德示波器提供了多種配置選項和豐富的功能，能夠滿足不同應用場景的需求，但最終的測量精度仍然依賴于對采樣定理的正確理解和應用，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
