近年來，隨著數據傳輸速率的不斷提高，對高速串行通信系統的帶寬需求日益增長。脈沖幅度調制4電平（PAM4）技術作為一種高效的調制方案，因其能夠在相同帶寬下實現比傳統NRZ編碼更高的數據速率而備受關注。然而，精確產生并測試高質量的PAM4信號對測試設備和技術提出了更高的要求。是德（Keysight）的任意波形發生器憑借其強大的功能和精度，成為生成和分析PAM4信號的理想工具。本文將深入探討如何利用是德任意波形發生器有效地產生PAM4信號。

　　一、PAM4信號的原理及特點

　　PAM4信號使用四個不同的電壓電平來表示兩個比特的信息，相比傳統的二進制非歸零碼（NRZ）編碼，PAM4在相同的帶寬下可以傳輸兩倍的數據量。這使得PAM4成為高速串行接口（如400GbE、800GbE）的關鍵技術。然而，PAM4信號的復雜性也帶來了新的挑戰，例如更高的信號完整性要求、更嚴格的抖動容限以及更復雜的誤碼率測試。信號的電平間距越小，對信噪比(SNR)和系統穩定性要求越高，這對于測試設備的精度提出了更高的要求。

　　二、利用是德任意波形發生器產生PAM4信號

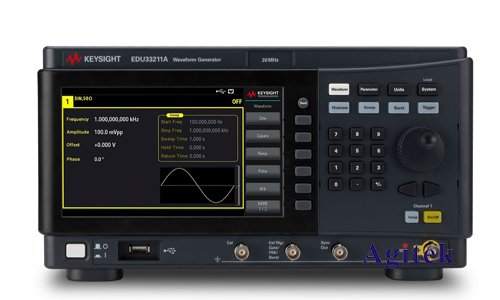

　　是德的任意波形發生器（例如Keysight M8190A系列）具有極高的采樣率和垂直分辨率，能夠精確地生成復雜的波形，包括PAM4信號。生成PAM4信號的過程通常涉及以下步驟：

　　1.波形設計與生成：用戶可以通過是德提供的軟件（例如Signal Studio）來設計PAM4信號波形。軟件允許用戶定義信號的幅度、碼型（例如PRBS碼）、上升沿/下降沿時間、預加重等參數。精確控制這些參數對于確保PAM4信號質量至關重要。需要特別注意的是，需要精確控制四個電壓電平的幅度和位置，以保證良好的眼圖和低的誤碼率。

　　2.參數設置與校準：在生成波形之前，需要仔細設置任意波形發生器的各種參數，例如采樣率、輸出幅度、阻抗匹配等。精確的阻抗匹配能夠有效地減少信號反射和失真，保證信號質量。此外，還需要進行系統校準，以消除系統誤差，確保生成的PAM4信號與預期一致。這通常涉及使用已知標準信號進行校準，以補償任意波形發生器自身的非線性等因素。

　　3.信號輸出與監控：生成PAM4信號后，可以通過是德的示波器（例如Keysight Infiniium系列）對信號進行實時監控，觀察眼圖和誤碼率等關鍵指標。實時監控可以及時發現信號質量問題，并進行相應的調整。

　　三、PAM4信號的測試與分析

　　精確測量和分析PAM4信號的質量對于高速串行通信系統的可靠運行至關重要。以下是一些常用的測試方法：

　　1.眼圖分析：眼圖是PAM4信號的重要指標，它反映了信號的噪聲、抖動和碼間干擾等特性。是德的示波器能夠對PAM4信號進行眼圖分析，并量化眼圖的各項參數，例如眼高、眼寬和眼開口。

　　2.誤碼率測試(BER)：誤碼率是衡量PAM4信號質量的另一個關鍵指標。是德提供各種誤碼率測試儀器，可以精確測量PAM4信號的誤碼率。誤碼率測試通常需要使用偽隨機二進制序列(PRBS)作為測試信號。

　　3.抖動分析：抖動是PAM4信號中不可避免的現象，它會影響信號的質量和可靠性。是德的示波器能夠對PAM4信號進行抖動分析，并量化各種抖動類型，例如隨機抖動、周期性抖動等。

　　四、應用案例

　　PAM4信號廣泛應用于高速串行通信系統中，例如：

　　數據中心互聯：400GbE、800GbE等高速以太網技術采用PAM4調制技術，以滿足日益增長的帶寬需求。

　　高速背板：在高速數字電路中，PAM4信號用于提高數據傳輸速率。

　　光纖通信：PAM4調制技術也應用于長距離光纖通信系統，以提高光纖的頻譜效率。

　　是德任意波形發生器為精確產生和測試PAM4信號提供了強大的工具。通過合理地設置參數，結合示波器等測試設備，工程師可以確保PAM4信號質量，從而滿足高速串行通信系統對高帶寬和高可靠性的要求，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
