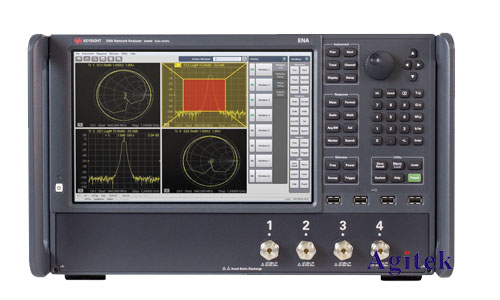

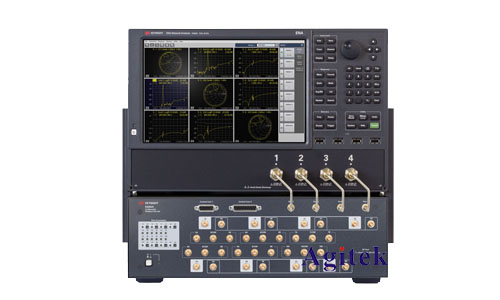

在現代電子系統中，諸如無線通信、雷達和衛星導航等領域，信號源的相位噪聲特性對其性能有著至關重要的影響。相位噪聲直接關系到系統頻譜純度、信號穩定性和抗干擾能力。因此，精確測量和分析相位噪聲對于設計和優化這些系統至關重要。是德科技E5080B矢量網絡分析儀憑借其卓越的性能和靈活的配置，成為進行精確相位噪聲測量的理想選擇。本文旨在深入探討如何利用E5080B進行高效、準確的相位噪聲分析。

　　相位噪聲測量原理

　　相位噪聲通常用單邊帶相位噪聲密度（SSB Phase Noise Density）來表示，單位為dBc/Hz。它描述了在特定偏移頻率處，由于相位漲落導致的信號功率相對于載波功率的比值。E5080B通過測量被測器件輸出信號在載波頻率附近的頻譜密度來間接獲得相位噪聲。其測量過程主要基于以下原理：

　　1.混頻技術:E5080B通常采用混頻技術將被測信號與一個穩定的本地振蕩器(LO)信號進行混頻，將相位噪聲轉換成可測量的頻譜分量。

　　2.頻譜分析:混頻后的信號經由E5080B內部的頻譜分析儀進行分析，得到頻譜密度圖。

　　3.數據處理:通過對頻譜密度圖進行特定的計算和校準，可以得到被測器件的單邊帶相位噪聲密度。這通常需要考慮儀器自身噪聲和連接線損耗等因素的影響。

　　E5080B相位噪聲測量設置與步驟

　　使用E5080B進行相位噪聲測量需要進行一系列的設置和校準，以確保測量的準確性。具體的步驟如下：

　　1.連接被測器件:將被測器件正確連接到E5080B，并確保連接線良好，以避免引入額外的噪聲和損耗。

　　2.選擇合適的測量參數:根據被測器件的特性和測量要求，設置合適的中心頻率、掃頻范圍、分辨率帶寬和視頻帶寬等參數。分辨率帶寬的選擇尤其關鍵，它直接影響測量的信噪比和測量精度。

　　3.校準:進行必要的系統校準，包括校正儀器自身的噪聲和連接線損耗。E5080B通常配備相應的校準程序，需嚴格按照說明操作。

　　4.觸發設置:選擇合適的觸發模式，以確保測量結果的穩定性和可靠性。

　　5.數據采集與存儲:啟動測量，采集并存儲測量數據。E5080B通常支持多種數據格式的存儲，便于后續的數據處理和分析。

　　數據處理與誤差分析

　　獲得原始測量數據后，需要進行一系列的數據處理，才能得到準確的相位噪聲結果。這包括：

　　1.噪聲校正:扣除儀器自身噪聲和連接線損耗的影響。

　　2.單位轉換:將原始數據轉換為單邊帶相位噪聲密度(dBc/Hz)。

　　3.數據平滑:采用適當的數據平滑技術，例如移動平均法，以減少測量噪聲的影響，提高數據的可讀性。

　　誤差分析也是至關重要的一環。影響E5080B相位噪聲測量精度的因素包括：儀器自身的噪聲、連接線損耗、環境噪聲以及測量參數的選擇等。通過仔細控制這些因素，可以最大限度地減少測量誤差，提高測量精度。

　　應用案例

　　E5080B的相位噪聲測量功能廣泛應用于各種射頻和微波器件的測試和評估中，例如：

　　晶體振蕩器(XO)和壓控振蕩器(VCO)的相位噪聲特性測試:評估其頻譜純度和穩定性。

　　放大器的相位噪聲貢獻分析:識別和優化放大器設計以降低相位噪聲。

　　混頻器的相位噪聲特性測試:評估其在無線通信系統中的性能。

　　鎖相環(PLL)的相位噪聲分析:評價PLL的穩定性和精度。

　　是德科技E5080B矢量網絡分析儀為精確測量和分析相位噪聲提供了強有力的工具。本文詳細介紹了E5080B的相位噪聲測量原理、設置步驟、數據處理方法以及誤差分析，并結合應用案例，為讀者提供了全面的指導。熟練掌握E5080B的相位噪聲測量技術，對于射頻和微波工程師進行器件測試和系統優化具有重要的意義。然而，實際應用中仍需根據具體情況調整測量參數并進行仔細的誤差分析，才能獲得可靠的測試結果。
