反射系數是表征器件或電路反射特性最重要的參數之一，它表示入射波功率與反射波功率的比值。準確測量反射系數對于射頻/微波電路的設計、調試和測試至關重要。是德科技作為業界領先的測試測量?jī)x器廠商，其矢量網絡分析儀以其高精度、寬頻帶和強大的功能而聞名，成為眾多工程師的首選。本文將重點關注如何利用是德矢量網絡分析儀高效、準確地測量反射系數。

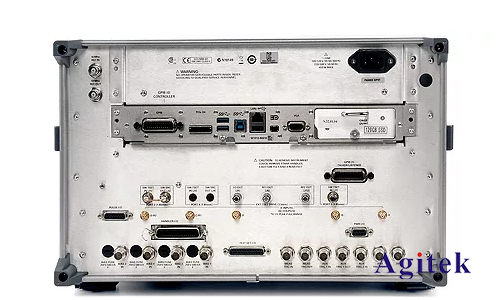

　　矢量網絡分析儀測量反射系數的基本原理

　　矢量網絡分析儀通過發射已知幅度和相位的信號，并測量反射回的信號的幅度和相位來確定反射系數。這個過程通常涉及到以下步驟：

　　1.信號源產生：VNA內部的信號源產生一個已知頻率和幅度的測試信號。

　　2.信號傳輸：測試信號通過連接線傳輸?shù)酱郎y(cè)器件（DUT）。

　　3.信號反射：部分信號被DUT反射回VNA。

　　4.信號接收與處理：VNA接收反射信號，并對其幅度和相位進行精確測量。

　　5.反射系數計算：VNA根據入射信號和反射信號的幅度和相位差計算出反射系數(S<sub>11</sub>)，通常以復數形式表示，包含幅度和相位信息。

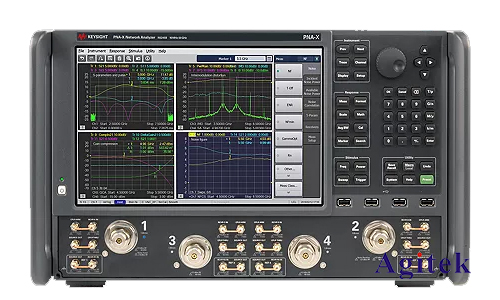

　　儀器設置與測試方法

　　在使用是德矢量網絡分析儀進行反射系數測量之前，需要進行一些必要的設置：

　　1.頻率范圍設置：根據待測器件的工作頻率范圍設置VNA的頻率掃描范圍。

　　2.功率電平設置：選擇合適的功率電平，避免對DUT造成損傷或產生非線性效應。

　　3.掃頻點數設置：更多的掃頻點數可以獲得更精細的頻率響應曲線，但也會增加測量時間。

　　4.平均次數設置：多次平均可以有效降低噪聲的影響，提高測量精度。

　　5.接口選擇：選擇與DUT匹配的連接器類型和電纜。

　　測試方法通常包括直接連接法和使用合適的適配器或探頭進行測量。直接連接法適用于低頻段和小型器件，而適配器和探頭則用于高頻段和微型器件的測量，以減少寄生效應的影響。

　　誤差校正技術

　　VNA本身存在系統誤差，例如源匹配誤差、負載匹配誤差、定向耦合器誤差等。為了獲得準確的反射系數測量結果，必須進行誤差校正。常用的誤差校正方法包括：

　　1.SOLT(Short,Open,Load,Thru)校準:這是最常用的校準方法，需要使用開路、短路、負載和通路的標準件進行校準。

　　2.TRL(Through,Reflect,Line)校準:TRL校準方法比SOLT方法更精確，特別適用于寬帶測量，但需要更精密的標準件。

　　3.其他校準方法:根據實際需求，還可以選擇其他校準方法，例如LRM(Line,Reflect,Match)校準等。

　　正確的誤差校正至關重要，它能夠有效消除系統誤差的影響，確保測量的準確性。

　　影響測量精度的因素

　　除了系統誤差，以下因素也會影響反射系數測量的精度：

　　1.連接線質量：連接線的質量直接影響信號傳輸?shù)木龋瑧?yīng)選擇高質量、低損耗的連接線。

　　2.環境因素：溫度、濕度等環境因素會影響測量結果，應保持穩定的測試環境。

　　3.DUT的特性:待測器件自身的特性，例如非線性效應、溫度漂移等，也會影響測量結果。

　　實際應用案例分析

　　例如，在測量高頻電路的反射系數時，需要選擇合適的校準方法和連接器，并考慮環境因素的影響。在測量微波器件時，可能需要使用特殊的探頭或適配器來減少寄生效應。對于不同類型的器件，需要根據實際情況選擇合適的測量方法和參數設置。

　　利用是德矢量網絡分析儀進行反射系數測量是射頻/微波工程中一項重要的技術。本文詳細介紹了測量原理、儀器設置、誤差校正以及影響測量精度的因素。熟練掌握這些知識，并結合實際應用場景選擇合適的測量方法和參數設置，可以獲得準確可靠的反射系數測量結果，從而有效地支持電路設計、調試和測試工作。
