在電子電路中，二極管是最常用的半導體元件之一。它的主要功能是允許電流單向流動，這使得它在整流電路、保護電路等應用中廣泛使用。為了深入了解二極管的性能，我們可以使用示波器來測量其特性，特別是它的正向導通和反向截止狀態。下面將詳細介紹如何使用是德（Keysight）DSOX4022A示波器來測量二極管的特性，并進行波形分析。

　　1.準備工作

　　在開始測量之前，首先需要準備好相關的設備：

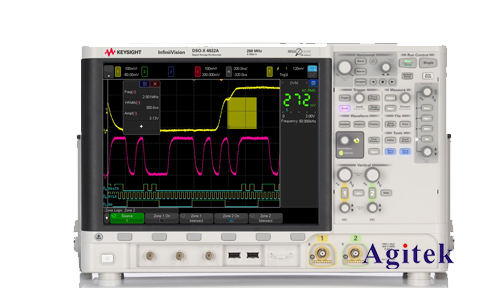

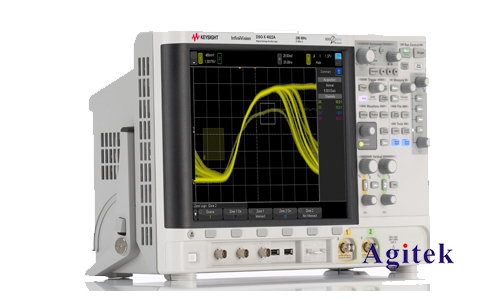

　　-是德DSOX4022A示波器：這是一款功能強大的示波器，具有200MHz帶寬和高采樣率，能夠準確測量二極管的電氣特性。

　　-探頭選擇：使用是德提供的標準電壓探頭（例如10073D探頭），確保其帶寬足夠覆蓋測量范圍。

　　-被測二極管：可以是任何類型的二極管，如硅二極管、肖特基二極管、發光二極管（LED）等。

　　-信號源：使用可調直流電源或信號發生器，提供二極管所需的驅動電壓。

　　2.連接示波器與電路

　　a.連接探頭

　　將示波器的探頭連接到待測電路上，探頭的鉤端夾在二極管的兩端，確保接地線與電路的公共地相連。確保探頭與示波器通道（如CH1）連接良好，以保證測量的精確性。

　　b.供電設置

　　如果你要測量二極管的正向特性，需要使用可調直流電源對二極管進行供電，從低電壓開始逐漸升高電壓，以觀察其正向導通特性。如果測量的是二極管的反向特性，則需要在電源反接的情況下測量其反向截止狀態。

　　3.示波器的基本設置

　　接下來，在是德DSOX4022A示波器上進行基本的配置，以便清晰顯示二極管的特性曲線。

　　a.設置垂直刻度（電壓范圍）

　　二極管的正向導通電壓通常在0.7V左右（對于硅二極管），而肖特基二極管則在0.2V-0.3V之間。因此，垂直刻度可以設置在1V或500mV每格，具體取決于您測量的二極管類型。

　　b.設置水平刻度（時間基準）

　　時間基準設置決定了波形顯示的速率。在測量二極管特性時，由于我們關注的是電壓隨時間的變化，因此時間基準可以設置在適當的范圍內，比如10ms或20ms每格，確保波形足夠清晰。

　　c.設置觸發模式

　　在測量二極管特性時，建議使用邊沿觸發模式，選擇上升沿作為觸發條件。這可以確保每次測量開始時，示波器都從同一電壓水平捕捉波形。

　　4.測量二極管正向導通特性

　　當一切連接和設置完成后，接下來是測量二極管的正向導通特性。

　　a.正向偏置電壓測量

　　通過逐步升高直流電源的輸出電壓，觀察示波器上的波形變化。在低電壓時，二極管不會導通，顯示為一個接近零的電流（對于電流-電壓測量，需使用電流探頭）。當電壓升高到二極管的正向導通電壓（例如硅二極管約為0.7V）時，波形會出現明顯的電壓下降，表示二極管開始導通。

　　b.獲取二極管的正向特性曲線

　　示波器會實時顯示電壓波形，您可以通過觀測波形的形態，得到二極管的正向導通曲線。使用自動測量功能，可以獲取二極管的正向導通電壓，方便后續分析。

　　5.測量二極管的反向特性

　　接下來，我們可以通過反接二極管的電壓源，測量其反向特性。

　　a.反向截止電壓測量

　　通過反接電源，將負電壓施加到二極管的陽極。此時，二極管處于反向截止狀態，電流幾乎為零。示波器上顯示的電壓波形應保持平穩，沒有大的波動。這表明二極管處于反向阻斷狀態，不允許電流通過。

　　b.測量擊穿電壓（可選）

　　如果繼續升高反向電壓，二極管在某一電壓下會發生反向擊穿。此時，二極管會突然導通，示波器上的波形會顯示出一個劇烈的電壓下降。這一點在測量某些特殊二極管（如齊納二極管）時尤為重要，因為齊納二極管的反向擊穿電壓是其主要特性之一。

　　6.分析測量結果

　　通過上述正向和反向的測量過程，您可以清楚地觀察到二極管的特性曲線。

　　a.使用自動測量功能

　　是德DSOX4022A示波器具備強大的自動測量功能，能夠快速提供信號的關鍵參數，比如電壓、時間間隔等。您可以通過菜單選擇“Vmax”、“Vmin”等選項，獲取二極管在不同狀態下的工作電壓。

　　b.保存波形

　　在測試完成后，您可以將波形數據保存到U盤中，以便后續分析或生成報告。示波器支持將數據導出為CSV或圖片格式，方便在PC端進行進一步處理。

　　7.注意事項

　　在使用示波器測量二極管時，以下幾點需要特別注意：

　　-探頭衰減比設置：確保探頭和示波器的衰減比設置匹配，避免測量誤差。

　　-電源電壓范圍：在測量二極管時，務必注意不要施加過高的電壓，尤其是反向測量時，避免擊穿二極管。

　　-信號干擾：在高頻信號下，二極管特性測量可能會受到電磁干擾影響，建議使用屏蔽措施或帶寬限制功能。

　　通過本文的介紹，您應該已經掌握了如何使用是德DSOX4022A示波器測量二極管特性。從基本連接、示波器設置到正向和反向特性的測試，每個步驟都至關重要，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
