在電子測試和調試過程中，示波器的觸發功能是用來捕捉并顯示穩定波形的關鍵工具。觸發電壓是觸發設置的核心，它決定了示波器何時開始采集和顯示信號。如果觸發電壓設置不當，波形可能會漂移或顯示不穩定。本文將詳細介紹如何使用安捷倫（Agilent）示波器準確量測觸發電壓，幫助你更好地掌握這一重要操作。

　　1.觸發電壓與觸發原理簡介

　　觸發電壓是指示波器在何時捕捉信號的電壓閾值。簡單來說，觸發功能通過監測輸入信號電壓，當信號跨越設定的觸發電平（即觸發電壓）時，示波器開始捕捉數據。這可以確保波形在屏幕上穩定顯示，便于分析和觀察。觸發設置包括邊沿觸發、脈沖觸發、視頻觸發等模式，其中最常用的是邊沿觸發，它基于信號電壓的上升或下降沿。

　　2.準備工作

　　在開始測量觸發電壓之前，需要確保準備好所需的設備：

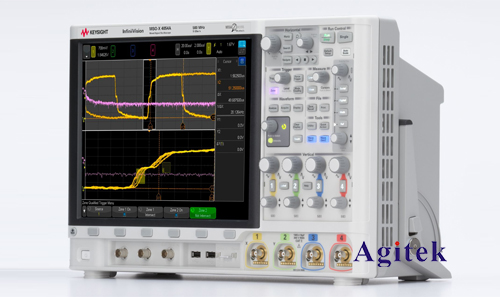

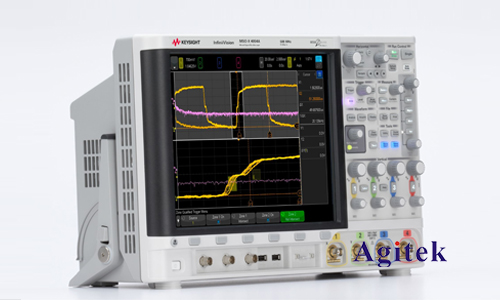

　　-安捷倫示波器：任何一款安捷倫示波器都可以進行觸發電壓測量，比如常見的DSO5000系列或InfiniiVision系列示波器。

　　-探頭選擇：通常使用標準電壓探頭，比如安捷倫的10073D高阻抗電壓探頭。確保探頭衰減比（如1X或10X）與示波器通道設置匹配。

　　-信號源：用于提供被測信號的設備，比如信號發生器、放大電路或電源等。

　　3.連接示波器和探頭

　　a.連接探頭

　　首先，將探頭的一端連接到安捷倫示波器的輸入通道（如CH1）。接下來，將探頭的另一端（探頭鉤）連接到被測信號的輸出端，確保探頭的接地線正確連接到電路的地。

　　b.校準探頭

　　探頭校準是確保測量準確性的一個必要步驟。在安捷倫示波器的設置中，可以找到探頭校準選項。按照屏幕提示操作，完成校準后，確保探頭和示波器的設置一致，例如1X或10X衰減比。

　　4.設置安捷倫示波器

　　為了確保能夠準確測量觸發電壓，需要進行一些基本的示波器設置。

　　a.選擇正確的通道

　　在示波器的主界面上，選擇與探頭相連的通道（如CH1）。確認該通道已經開啟，確保能夠顯示出信號波形。

　　b.設置時間基準和電壓范圍

　　接下來，調整時間基準和垂直電壓刻度。時間基準決定了波形的水平顯示速度，適合的設置應根據被測信號的頻率來調整。例如，如果測量的信號是1kHz，可以將時間基準設定為500μs或1ms。電壓范圍的設置應使波形在屏幕上完整顯示，通常可以設置為與信號最大電壓接近的值。

　　c.設置觸發模式

　　觸發模式的選擇至關重要。通常，安捷倫示波器的默認觸發模式是邊沿觸發。邊沿觸發是基于信號的上升沿或下降沿進行觸發的，適用于大多數波形的測量。進入觸發菜單，選擇“Edge Trigger（邊沿觸發）”，并根據需要選擇上升沿或下降沿。

　　5.調整觸發電平（觸發電壓）

　　觸發電平，即觸發電壓，是你需要設置的關鍵參數。它決定了示波器在捕捉信號時，信號電壓需要跨越的閾值。通常，觸發電平應設置為信號的中間值，以便穩定捕捉波形。

　　a.調整觸發電平旋鈕

　　在安捷倫示波器的前面板上，找到標有“Trigger Level（觸發電平）”的旋鈕。通過旋轉這個旋鈕，可以手動調整觸發電壓的設定值。通常，觸發電平設置在信號的平均電壓或中心電壓附近，可以確保波形顯示穩定。

　　b.使用屏幕觸發菜單

　　如果希望更加精確地設定觸發電壓，還可以通過示波器的菜單來進行設置。在“觸發菜單”中，選擇“Trigger Level”，然后手動輸入一個具體的電壓值。例如，如果信號是0V到5V的方波，觸發電壓可以設為2.5V。

　　6.觸發電壓測量和驗證

　　設置好觸發電壓后，示波器應該會穩定顯示出波形。如果波形顯示不穩定或頻繁跳動，可以調整觸發電平，直到波形穩定為止。

　　a.使用“Measure”功能驗證觸發電壓

　　安捷倫示波器通常配備自動測量功能，可以幫助用戶驗證當前觸發電壓是否正確。在“Measure（測量）”菜單中，選擇“Voltage（電壓）”并選擇“Trigger Level”選項。示波器會自動顯示當前的觸發電壓，確保它在正確的范圍內。

　　b.調整觸發電壓的精度

　　在某些情況下，信號可能會受到噪聲或抖動的影響。如果觸發電平不夠精確，波形可能會產生抖動。通過細微調整觸發電壓，可以更好地穩定信號，消除噪聲干擾。

　　7.保存和導出測量結果

　　在完成觸發電壓測量后，您可以將測量結果和波形保存下來。安捷倫示波器支持將波形以圖片或CSV數據的形式導出。只需插入U盤，使用菜單中的“Save”功能保存結果，以便后續分析或生成報告。

　　8.注意事項

　　在測量觸發電壓時，以下幾點需要特別注意：

　　-探頭衰減比設置：確保探頭和示波器的衰減比一致，否則測量結果會不準確。

　　-避免噪聲干擾：如果信號中包含較多噪聲，可以嘗試使用帶寬限制功能，減少高頻噪聲對測量的影響。

　　-定期校準設備：為確保示波器測量的準確性，建議定期對示波器和探頭進行校準。

　　通過本文的介紹，您已經了解了如何使用安捷倫示波器測量觸發電壓的具體步驟。從設備連接、示波器設置、到觸發電平調整，每個環節都詳細講解。正確設置觸發電壓，能夠確保波形穩定顯示，并準確捕捉關鍵的信號信息，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
