示波器作為電子工程師必備的測試儀器，其觸發功能至關重要。觸發功能決定了示波器捕獲信號的時間點，并確保用戶觀察到感興趣的信號部分。羅德與施瓦茨作為示波器領域的領先品牌，其產品擁有豐富的觸發選項，以滿足不同測試場景的需求。本文將深入解析羅德與施瓦茨示波器的觸發原理，幫助讀者理解不同觸發方式的工作機制和應用場景。

　　1.觸發基本原理

　　觸發是指示波器根據預設的條件，選擇特定的信號波形進行捕獲和顯示。觸發條件通常由用戶設置，可以是信號電壓的特定水平、信號的上升或下降沿、信號的脈寬或特定模式等。當輸入信號滿足觸發條件時，示波器會開始捕獲和顯示信號。

　　2.常用的觸發方式

　　2.1邊緣觸發

　　邊緣觸發是最常見的觸發方式，它根據信號電壓變化的邊緣進行觸發。用戶可以設置觸發邊沿的類型（上升沿或下降沿），以及觸發電平。當輸入信號的電壓變化超過設定的觸發電平且達到指定邊沿時，示波器就會觸發。

　　2.2斜率觸發

　　斜率觸發根據信號電壓變化的斜率進行觸發。用戶可以設置觸發斜率的正負性和閾值。當信號電壓的變化速率超過設定的閾值時，示波器就會觸發。

　　2.3脈寬觸發

　　脈寬觸發根據信號脈沖的寬度進行觸發。用戶可以設置觸發脈寬的范圍。當輸入信號的脈沖寬度落在設定的范圍內時，示波器就會觸發。

　　2.4邏輯觸發

　　邏輯觸發允許用戶根據多個信號的邏輯關系進行觸發。用戶可以設置多個信號的觸發電平，并通過邏輯運算符（例如AND、OR、XOR）將它們組合起來。當多個信號滿足設定的邏輯條件時，示波器就會觸發。

　　2.5視頻觸發

　　視頻觸發專門針對視頻信號設計，它可以根據視頻信號的特定參數進行觸發。例如，用戶可以設置觸發信號的場同步信號或行同步信號。當視頻信號滿足設定的觸發條件時，示波器就會觸發，并顯示視頻信號的特定幀或行。

　　2.6模式觸發

　　模式觸發根據信號的特定模式進行觸發。用戶可以設置一個信號模式模板，當輸入信號與模板匹配時，示波器就會觸發。這對于檢測信號中的特定模式或異常情況非常有用。

　　3.觸發功能的應用場景

　　3.1捕獲稀有事件

　　對于一些頻率很低或隨機發生的事件，可以通過設置合適的觸發條件，將示波器觸發到事件發生的時間點，以便進行觀察和分析。例如，在測試電路中，可以設置觸發條件捕獲某個器件的故障發生時的信號波形。

　　3.2測量信號參數

　　觸發功能可以幫助用戶精確地測量信號參數，例如信號的上升時間、下降時間、脈沖寬度等。通過設置觸發條件，將示波器觸發到信號的特定時間點，可以獲得更準確的測量結果。

　　3.3分析信號模式

　　對于一些復雜的信號，可以通過設置觸發條件，將示波器觸發到信號的特定模式或特定時間點，便于分析信號的特征和模式。例如，在分析通信信號時，可以設置觸發條件捕獲特定數據包的傳輸過程。

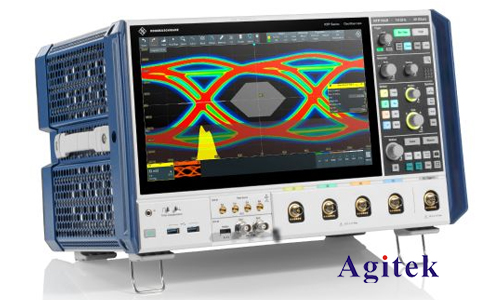

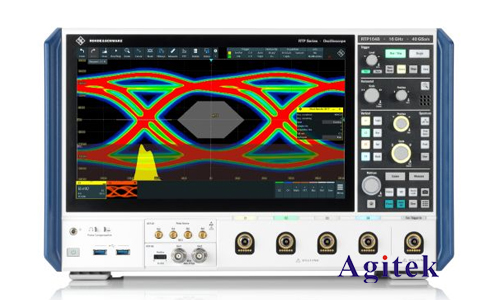

　　4.羅德與施瓦茨示波器的觸發功能

　　羅德與施瓦茨示波器擁有豐富的觸發選項，包括上述提到的所有觸發方式，以及一些更高級的觸發功能，例如：

　　復合觸發：將多種觸發條件組合在一起，形成更復雜的觸發條件。

　　條件觸發：只有當滿足特定的觸發條件時，才會觸發，否則不會觸發。

　　延遲觸發：延遲觸發可以設置一個延遲時間，在滿足觸發條件后，經過延遲時間才會觸發。

　　觸發窗口：設置觸發窗口可以限制觸發時間范圍，只有在觸發窗口內滿足觸發條件才會觸發。

　　觸發跟蹤：觸發跟蹤功能可以幫助用戶更方便地觀察和分析觸發信號，并識別觸發信號的變化趨勢。

　　觸發功能是示波器的重要功能，它可以幫助用戶捕獲感興趣的信號波形，并進行觀察和分析。羅德與施瓦茨示波器擁有豐富的觸發選項，可以滿足不同測試場景的需求。熟練掌握羅德與施瓦茨示波器的觸發功能，可以提高測試效率和精度，更好地進行信號分析和故障診斷，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
