在現代電子設備中，晶振（Crystal Oscillator）作為一種重要的頻率控制元件，廣泛應用于時鐘信號、無線通信、數據傳輸等領域。為了確保設備的穩定運行和準確性，對晶振波形的精確測量和分析至關重要。羅德與施瓦茨(Rohde&Schwarz)的MXO58-100示波器以其高性能和功能豐富的特點，成為測量和分析晶振波形的理想工具。本文將深入探討如何利用MXO58-100示波器測量晶振波形，并對測量結果進行分析，以幫助用戶更好地理解晶振的工作原理和特性。

　　1.MXO58-100示波器概述

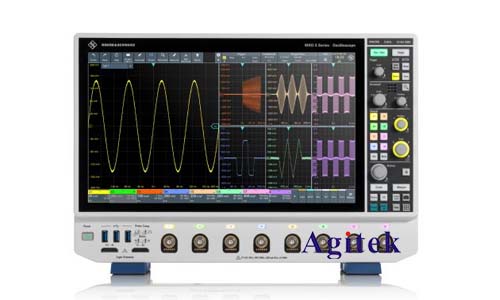

　　MXO58-100示波器是羅德與施瓦茨推出的高性能混合信號示波器，具有以下主要特點：

　　高帶寬:8 GHz帶寬，能夠準確捕捉高速信號。

　　高采樣率:20 GSa/s采樣率，確保高精度測量。

　　多通道:4個模擬通道和16個數字通道，可同時測量模擬和數字信號。

　　強大的分析功能:提供豐富的測量和分析工具，例如頻譜分析、波形比較、抖動分析等。

　　2.晶振波形測量方法

　　利用MXO58-100示波器測量晶振波形，主要步驟如下：

　　連接:將晶振的輸出端連接到示波器的模擬通道。

　　設置:在示波器界面中，設置合適的觸發條件、時間刻度和電壓刻度。

　　測量:啟動示波器，觀察并測量晶振波形。

　　分析:使用示波器的分析工具，對測量結果進行分析，例如：

　　頻率:測量晶振的頻率，確保其符合設計要求。

　　幅度:測量晶振的峰峰值電壓，確保其穩定。

　　上升/下降時間:測量晶振波形的上升和下降時間，評估其響應速度。

　　抖動:分析晶振波形的抖動情況，評估其穩定性。

　　3.晶振波形分析

　　對測量得到的晶振波形進行分析，可以深入了解晶振的特性，并判斷其是否符合設計要求。以下是一些關鍵分析指標：

　　頻率穩定性:理想的晶振應該具有穩定的頻率輸出，而實際應用中，晶振的頻率會受到環境溫度、電壓波動等因素的影響。通過測量晶振在不同條件下的頻率變化，可以評估其頻率穩定性。

　　相位噪聲:相位噪聲是晶振信號中不可避免的隨機相位變化，會影響信號的精度和穩定性。通過分析晶振的相位噪聲，可以評估其抗干擾能力和精度。

　　諧波:理想的晶振信號應為正弦波形，但實際應用中會存在不同頻率的諧波成分。通過分析諧波成分，可以評估晶振的諧波失真情況。

　　4.MXO58-100示波器應用案例

　　MXO58-100示波器在晶振波形測量和分析方面有著廣泛的應用，例如：

　　晶振選型:在設計電路時，需要根據實際需求選擇合適的晶振。通過使用MXO58-100示波器測量不同晶振的波形，可以比較其頻率穩定性、相位噪聲等指標，從而選擇最優的晶振方案。

　　電路調試:在電路調試過程中，需要對晶振的輸出信號進行實時監測，以確保其工作正常。通過使用MXO58-100示波器觀察晶振波形，可以及時發現問題并進行排查。

　　生產測試:在生產過程中，需要對晶振進行測試，以確保其符合質量標準。通過使用MXO58-100示波器對晶振波形進行自動化測試，可以提高生產效率和產品質量。

　　羅德與施瓦茨MXO58-100示波器以其高性能和豐富功能，成為測量和分析晶振波形的理想工具。通過利用MXO58-100示波器，用戶可以準確測量晶振的頻率、幅度、上升/下降時間、抖動等參數，并對測量結果進行深入分析，從而更好地理解晶振的工作原理和特性。這對于電子設備的設計、調試和生產過程都具有重要意義，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
