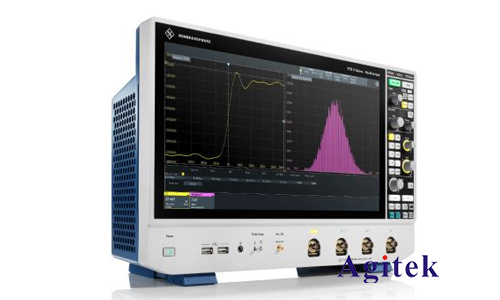

羅德與施瓦茨作為全球領先的測試與測量儀器制造商，其示波器產品以高精度、高性能和功能豐富而著稱。在使用羅德與施瓦茨示波器進行信號分析和測量時，理解AC耦合和DC耦合這兩種基本耦合方式至關重要。這兩種耦合方式決定了示波器如何處理輸入信號，對最終的測量結果有著直接影響。

　　一、AC耦合與DC耦合的定義

　　AC耦合(AC Coupling):指示波器僅顯示信號的交流分量，將信號的直流分量濾除。

　　DC耦合(DC Coupling):指示波器顯示信號的交流分量和直流分量，完整地呈現信號的波形。

　　二、兩種耦合方式的原理

　　1.AC耦合

　　在AC耦合模式下，示波器內部有一個高通濾波器，它會濾除信號中的低頻分量，例如直流分量。這樣，示波器只顯示信號的交流分量，即信號圍繞其平均值的變化部分。

　　2.DC耦合

　　在DC耦合模式下，示波器內部沒有濾波器，它會直接顯示信號的全部信息，包括直流分量和交流分量。

　　三、兩種耦合方式的優缺點

　　1.AC耦合

　　優點:

　　可以消除信號中的直流偏移，使觀察交流信號更加清晰。

　　適用于觀察快速變化的信號，例如高頻信號和脈沖信號。

　　缺點:

　　無法觀察信號的直流分量，可能會導致某些測量結果不準確。

　　可能無法顯示某些特殊信號，例如直流電壓信號。

　　2.DC耦合

　　優點:

　　可以顯示信號的全部信息，包括直流分量和交流分量。

　　適用于觀察包含直流分量的信號，例如電池電壓、傳感器輸出等。

　　缺點:

　　如果信號包含較大的直流分量，可能會導致示波器顯示屏被占據，難以觀察交流分量。

　　可能會導致示波器測量速度變慢，尤其是在處理高頻率信號時。

　　四、兩種耦合方式的應用場景

　　1.AC耦合

　　觀察高頻信號和脈沖信號，例如數字電路、通信信號等。

　　測量信號的峰峰值、頻率、占空比等參數。

　　分析信號的諧波成分，例如電源噪聲分析。

　　2.DC耦合

　　觀察包含直流分量的信號，例如電源電壓、傳感器輸出、電池電壓等。

　　測量信號的直流分量、峰峰值、平均值等參數。

　　分析信號的趨勢變化，例如溫度變化、壓力變化等。

　　五、如何選擇合適的耦合方式

　　選擇AC耦合還是DC耦合取決于要測量的信號類型以及需要觀察哪些參數。以下是一些建議：

　　如果需要觀察信號的交流分量，并且不需要知道信號的直流分量，則選擇AC耦合。

　　如果需要觀察信號的直流分量，或者需要測量信號的直流分量，則選擇DC耦合。

　　如果信號中存在較大的直流分量，則選擇AC耦合，避免示波器顯示屏被占據。

　　如果需要測量信號的頻率和占空比等參數，則選擇AC耦合。

　　六、實例分析

　　1.AC耦合的應用

　　在觀察高頻信號時，例如數字電路的時鐘信號，使用AC耦合可以消除信號中的直流分量，使觀察信號波形更加清晰。

　　2.DC耦合的應用

　　在觀察電池電壓時，使用DC耦合可以顯示電池的直流電壓，以及電池電壓的波動情況。

　　AC耦合和DC耦合是羅德與施瓦茨示波器中兩種重要的耦合方式，它們的選擇取決于要測量的信號類型和需要觀察的參數。通過理解兩種耦合方式的原理和應用場景，用戶可以更有效地利用示波器功能，提升信號分析和測量效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
