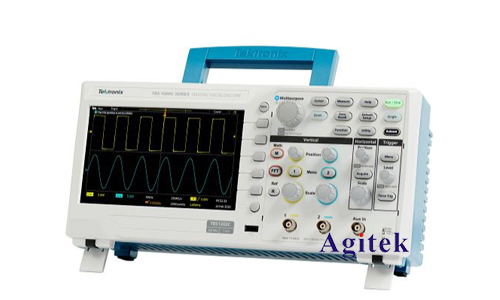

在電子電路設計中，紋波是經常遇到的一個問題，它會導致信號失真、系統不穩定等問題。因此，準確地測量和分析紋波至關重要。泰克TBS1102C示波器是一款功能強大的工具，可以有效地測試和分析紋波信號。本文將詳細介紹利用泰克TBS1102C示波器測試紋波的方法，并提供一些實際應用的案例和注意事項。

　　1.紋波的定義及類型

　　紋波是指在直流信號上疊加的交流信號。根據波形類型，紋波可以分為以下幾種：

　　正弦波紋波：最常見的紋波類型，通常由電源或信號源的交流成分引起。

　　方波紋波：由數字電路或開關電源產生的紋波，通常具有明顯的尖峰或下降沿。

　　隨機噪聲紋波：由環境噪聲或元件本身的特性引起的隨機紋波。

　　2.測試紋波的步驟

　　2.1連接示波器

　　將示波器探頭連接到待測信號點，注意探頭接地端要接地良好。

　　2.2設置示波器參數

　　時間刻度：選擇合適的時間刻度，以便觀察紋波信號的完整周期。

　　電壓刻度：選擇合適的電壓刻度，以便清晰地顯示紋波的幅值。

　　耦合方式：選擇合適的耦合方式，例如直流耦合或交流耦合。

　　觸發方式：選擇合適的觸發方式，例如邊沿觸發或斜率觸發，以便穩定地觀察紋波信號。

　　2.3測量紋波

　　測量紋波峰峰值（Vp-p）：使用示波器內置的測量功能，直接測量紋波信號的峰峰值。

　　測量紋波均方根值（RMS）：使用示波器內置的測量功能，測量紋波信號的RMS值。

　　測量紋波頻率：使用示波器內置的測量功能，測量紋波信號的頻率。

　　3.分析紋波

　　觀察紋波波形：觀察紋波信號的形狀、幅值、頻率，判斷紋波類型和可能產生的原因。

　　計算紋波率：將紋波峰峰值除以直流信號的幅值，得到紋波率，用百分比表示。

　　分析紋波的影響：根據紋波參數，分析紋波對電路性能的影響，例如信號失真、電源穩定性等。

　　4.測試紋波的注意事項

　　探頭負載：探頭的負載可能會影響待測信號，因此應選擇負載較小的探頭。

　　探頭補償：應根據探頭類型進行補償，以確保測量精度。

　　接地：確保示波器接地良好，避免接地回路產生的噪聲影響測量結果。

　　信號源：選擇合適的信號源，避免信號源本身產生過大的噪聲。

　　5.案例分析

　　5.1電源紋波測試

　　利用示波器測量電源輸出電壓的紋波，可以判斷電源的性能是否符合要求。

　　5.2音頻放大器紋波測試

　　利用示波器測量音頻放大器輸出信號的紋波，可以判斷放大器的失真度是否符合要求。

　　5.3開關電源紋波測試

　　利用示波器測量開關電源輸出電壓的紋波，可以判斷開關電源的穩定性和效率是否符合要求。

　　泰克TBS1102C示波器是一款功能強大的工具，可以有效地測試和分析紋波信號。本文介紹了利用泰克TBS1102C示波器測試紋波的方法，并提供了一些實際應用的案例和注意事項。希望本文能幫助讀者更好地理解和應用示波器進行紋波測試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
