在現代電子工程的世界里，示波器是我們不可或缺的工具。泰克MSO24示波器，以其卓越的性能和多功能性，成為許多工程師的首選。今天，我將詳細介紹如何使用泰克MSO24示波器進行頻率測量，希望能幫助您更好地理解和應用這一強大的工具。

　　1.簡介

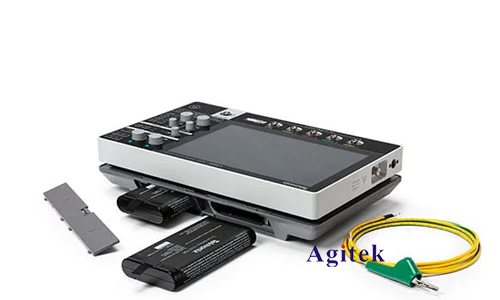

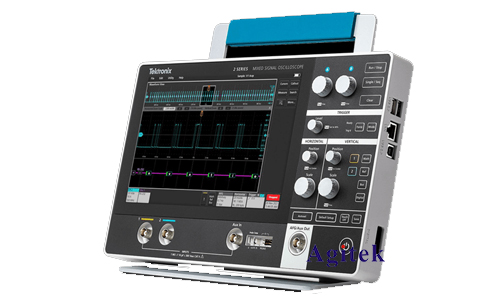

　　泰克MSO24示波器是泰克公司生產的一款混合信號示波器（Mixed Signal Oscilloscope），具備4條模擬通道和16條數字通道，廣泛應用于各類電子測試和故障排除中。其主要特點包括高達1 GHz的帶寬、6.25 GS/s的采樣率以及泰克特有的觸發和分析功能，特別適合于復雜信號的分析。

　　2.頻率測量的準備工作

　　在進行頻率測量之前，我們需要進行一些基礎設置：

　　1.連接探頭：將探頭連接到示波器的通道輸入端，并確保探頭的接地夾連接到被測電路的地線上。探頭的連接對測量結果的準確性至關重要，確保探頭與電路的連接穩固且無干擾。

　　2.選擇通道：根據測量需要選擇合適的通道。例如，如果信號接入到CH1，則選擇通道1。

　　3.設置耦合方式：通常情況下，默認的耦合方式為DC耦合，適用于大多數信號。如果測量的是交流信號，可以選擇AC耦合。

　　4.調整垂直和水平刻度：使用垂直刻度調整信號的振幅，使其在屏幕上顯示適當的高度。使用水平刻度調整時間基，使一個周期的信號能夠完整地顯示在屏幕上。

　　3.自動測量頻率

　　泰克MSO24示波器具有自動測量功能，可以快速、準確地測量信號的頻率。以下是具體步驟：

　　1.按下“Measure”按鈕：這是示波器面板上的一個關鍵按鈕，按下后會顯示測量菜單。

　　2.選擇測量類型：在測量菜單中，選擇“Frequency”選項。此時，示波器將自動計算并顯示所選通道信號的頻率。

　　3.確認測量結果：測量結果會顯示在屏幕上，包括頻率值及其單位（如Hz、kHz、MHz等）。確保信號的波形穩定且噪聲較低，以獲得準確的頻率測量值。

　　4.手動測量頻率

　　如果信號較為復雜或自動測量不夠準確，可以采用手動測量的方法。以下是手動測量頻率的步驟：

　　1.捕獲波形：調整垂直和水平刻度，使信號波形在屏幕上清晰顯示，最好能顯示多個周期的信號。

　　2.測量一個周期的時間：使用光標功能或時間標記，測量一個完整周期的時間。光標功能可以通過按下“Cursor”按鈕并選擇“Time”光標來實現。

　　3.計算頻率：頻率的計算公式為f=1/T，其中f為頻率，T為一個周期的時間。例如，如果測量到的周期時間為2 ms，則頻率為1/2ms=500Hz。

　　5.高級測量功能

　　泰克MSO24示波器還提供了一些高級測量功能，可以幫助工程師更精確地分析信號：

　　1.FFT分析：快速傅里葉變換（FFT）是分析信號頻率成分的強大工具。按下“Math”按鈕，選擇“FFT”選項，可以將時域信號轉換為頻域信號，顯示各個頻率成分的幅度。

　　2.多周期測量：對于存在周期性變化的信號，可以使用多周期測量功能，計算多個周期的平均頻率，以提高測量的準確性。

　　3.觸發功能：泰克MSO24示波器提供豐富的觸發功能，可以精確定位特定的信號事件，如上升沿、下降沿、脈沖寬度等，有助于捕獲和分析復雜信號。

　　6.常見問題及解決方法

　　在使用泰克MSO24示波器進行頻率測量時，可能會遇到一些問題。以下是一些常見問題及其解決方法：

　　1.噪聲干擾：信號中可能存在噪聲，影響頻率測量的準確性。可以通過使用帶通濾波器或調節探頭接地來減少噪聲干擾。

　　2.信號不穩定：如果信號不穩定，可以嘗試調整觸發電平或使用平均功能（Average）來穩定顯示的波形。

　　3.探頭補償不當：探頭需要正確補償，以確保準確的測量結果。按下“Compensate”按鈕并調整探頭補償電容，直到波形穩定為止。

　　泰克MSO24示波器是一款功能強大的測試工具，通過合理使用其自動測量和手動測量功能，可以準確、快速地測量信號的頻率。無論是簡單的頻率測量，還是復雜信號的頻譜分析，MSO24都能滿足您的需求。在實際應用中，結合各種高級測量功能，可以更深入地分析和理解信號的特性，從而為您的設計和測試工作提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
