在現代電子工程領域，示波器是不可或缺的測量工具之一。本文將詳細介紹如何使用泰克（Tektronix）TBS1202C示波器來測量電流，并提供一些實用的技巧和建議，幫助您更好地掌握這一過程。

　　一、泰克TBS1202C示波器簡介

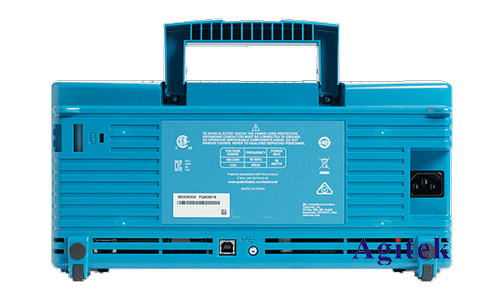

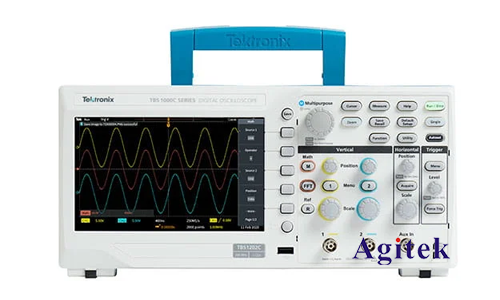

　　泰克TBS1202C是一款高性能的雙通道數字存儲示波器，擁有200 MHz的帶寬和2 GS/s的采樣率。這款示波器不僅具有優異的性能，還具備簡潔直觀的用戶界面，適合各類工程師使用，無論是新手還是資深專業人士。

　　主要特點

　　-高帶寬：200 MHz帶寬，適用于大多數電子信號測量。

　　-高采樣率：2 GS/s的實時采樣率，保證了信號的精確捕捉。

　　-簡潔的用戶界面：配備7英寸彩色顯示屏，便于信號查看和分析。

　　-多種觸發模式：支持邊沿、脈寬、視頻等多種觸發模式，滿足不同測量需求。

　　二、測量電流的基本原理

　　在測量電流時，我們通常不會直接用示波器進行電流測量，而是通過電流探頭或者電流分流器間接測量電流。這是因為大多數示波器都是設計來測量電壓的。

　　電流探頭

　　電流探頭是將電流信號轉換為電壓信號的傳感器。它可以夾在導線上，感應通過導線的電流，從而輸出一個與電流成比例的電壓信號供示波器測量。

　　電流分流器

　　電流分流器是一種低電阻元件，通過它測量電流時，電流在分流器上產生的電壓降可以被示波器測量出來。通過歐姆定律（V=IR），我們可以計算出實際的電流值。

　　三、使用泰克TBS1202C示波器測量電流的步驟

　　以下是使用泰克TBS1202C示波器測量電流的詳細步驟：

　　步驟1：準備工作

　　1.確保示波器和測量電路的電源已正確連接并打開。

　　2.選擇合適的電流探頭或電流分流器。如果使用電流探頭，請確保探頭與示波器兼容，并且探頭的電流量程適合測量目標電流。如果使用電流分流器，請選擇一個具有已知電阻值的分流器。

　　步驟2：連接電流探頭或電流分流器

　　1.連接電流探頭：

　　-將電流探頭的BNC接口連接到示波器的輸入通道（CH1或CH2）。

　　-將電流探頭夾在需要測量電流的導線上。

　　-根據探頭的說明書，設置探頭的量程和衰減比。

　　2.連接電流分流器：

　　-將電流分流器串聯在電路中電流流過的路徑上。

　　-使用示波器探頭測量分流器兩端的電壓降。

　　-設置示波器的衰減比和探頭量程，以匹配分流器的電壓范圍。

　　步驟3：設置示波器

　　1.選擇正確的輸入通道（CH1或CH2），并確保該通道已開啟。

　　2.設置垂直刻度（V/div），使得信號波形可以清晰顯示在屏幕上。

　　3.調整水平時基（s/div），以便在屏幕上顯示足夠多的信號周期，方便觀察。

　　4.選擇合適的觸發模式，例如邊沿觸發，以穩定地捕捉信號波形。

　　5.校正探頭設置，確保示波器與探頭的衰減比設置一致。

　　步驟4：測量與分析

　　1.觀察并記錄波形：在屏幕上觀察電流波形，并記錄關鍵參數，如峰值電流、周期等。

　　2.使用游標功能：泰克TBS1202C示波器提供了游標測量功能，允許您在屏幕上精確測量波形的電壓和時間差，從而計算電流值。

　　3.保存數據：如果需要保存測量數據，可以使用示波器的存儲功能，將波形和測量數據保存到U盤或電腦中，方便后續分析。

　　四、實用技巧

　　1.避免探頭飽和：在測量大電流時，確保探頭的量程足夠大，避免探頭飽和，影響測量精度。

　　2.保持良好接地：確保示波器和電流探頭的接地良好，以減少噪聲干擾，提高測量精度。

　　3.使用平均功能：對于噪聲較大的信號，可以使用示波器的平均功能，減少噪聲，提高信號的可讀性。

　　4.定期校準設備：定期校準示波器和電流探頭，確保測量的準確性和可靠性。

　　使用泰克TBS1202C示波器測量電流是一項重要的技能，無論是進行電路調試、故障診斷還是性能評估，都能提供寶貴的數據支持。通過正確的測量步驟和技巧，您可以高效地進行電流測量，確保電路的安全和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
