在當今電子產品日益復雜的時代，開關電源（SMPS）的性能和穩定性對于設備的正常運行至關重要。作為一名經驗豐富的電子工程師，您可能已經深知電源紋波和噪聲對電路影響的嚴重性。本文將詳細介紹如何使用泰克示波器來測量和分析開關電源的紋波，為確保電路性能提供可靠的數據支持。

　　1.開關電源紋波的重要性

　　開關電源紋波指的是電源輸出電壓中疊加的交流成分。盡管大多數電子設備能夠容忍一定的紋波，但過高的紋波電壓可能會導致系統不穩定、信號干擾甚至損壞敏感元件。因此，精確測量和分析電源紋波是設計和驗證電源電路的關鍵步驟。

　　2.泰克示波器的優勢

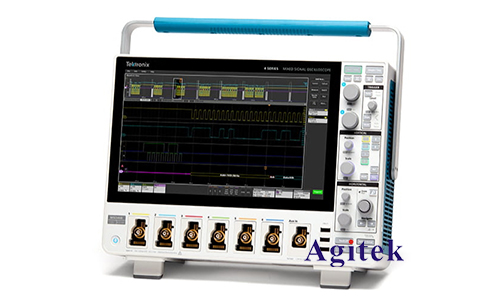

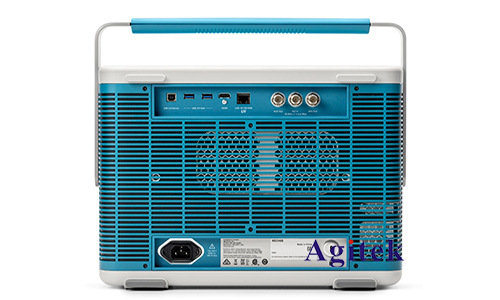

　　泰克（Tektronix）示波器以其高精度、高可靠性和豐富的功能性在電子測試儀器市場上享有盛譽。使用泰克示波器測量開關電源紋波有以下幾個主要優勢：

　　-高帶寬和高采樣率：泰克示波器具備足夠的帶寬和高采樣率，能夠捕捉到開關電源紋波中的高頻成分。

　　-低噪聲輸入通道：泰克示波器設計有低噪聲的輸入通道，確保測量結果的準確性。

　　-強大的分析工具：泰克示波器配備了多種分析工具，如頻譜分析、統計分析等，方便用戶進行深入的紋波和噪聲分析。

　　3.測量前的準備工作

　　為了確保測量結果的準確性，需要在測量前做好充分的準備工作：

　　-選擇合適的探頭：使用低噪聲、高帶寬的探頭，例如泰克的低電容無源探頭或高精度有源探頭，以避免探頭自身引入的噪聲影響測量結果。

　　-正確的接地：確保探頭的接地連接盡可能短，以減少接地環路引入的噪聲。

　　-設置示波器參數：根據開關電源的工作頻率和預期紋波幅度，合理設置示波器的時間基準和垂直靈敏度。

　　4.測量步驟

　　以下是使用泰克示波器測量開關電源紋波的詳細步驟：

　　4.1探頭連接

　　1.選擇合適的探測點：通常，測量點應盡可能靠近電源輸出端，以獲得真實的紋波數據。

　　2.探頭連接：將探頭連接到測量點，同時確保接地引線盡可能短。建議使用短的接地彈簧，以減少引入的寄生電感。

　　4.2設置示波器參數

　　1.帶寬限制：根據實際情況，適當設置示波器的帶寬限制功能（如20MHz帶寬限制），以過濾掉高頻噪聲。

　　2.時間基準和垂直靈敏度：調整時間基準以捕捉足夠多的開關周期，同時調整垂直靈敏度以使紋波信號清晰可見。

　　4.3數據采集和分析

　　1.數據采集：使用單次采集或平均采集模式捕捉穩定的紋波信號。

　　2.頻譜分析：利用示波器的FFT功能，對紋波信號進行頻譜分析，確定紋波的頻率成分。

　　3.統計分析：使用示波器的統計功能，測量紋波的峰值、平均值和RMS值等參數。

　　5.分析與優化

　　在測量得到紋波數據后，需要對數據進行分析，以評估電源設計的性能。通過頻譜分析，可以識別出紋波的主要頻率成分，并據此采取相應的濾波措施。如果紋波幅度超出設計規范，則可能需要重新設計濾波電路或改進布局設計。

　　6.實踐經驗分享

　　在實際測量中，以下幾點經驗可以幫助提升測量精度和效率：

　　-減小噪聲干擾：盡量在低噪聲環境下進行測量，并使用屏蔽罩減少電磁干擾。

　　-校準示波器：定期校準示波器，確保測量精度。

　　-探頭維護：保持探頭的清潔和良好狀態，避免探頭損壞影響測量結果。

　　使用泰克示波器測量開關電源紋波是一項技術性很強的工作，需要細致的操作和分析。通過合理選擇測量工具、設置示波器參數和進行深入的數據分析，可以獲得準確的紋波測量結果，為開關電源的設計和優化提供有力的支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
