作為一名專業工程師，我深知精確測量和分析信號頻率對項目成功的重要性。泰克MSO64B混合信號示波器為頻率測量提供了強大的工具。本文將詳細介紹如何使用泰克MSO64B示波器進行頻率測量。

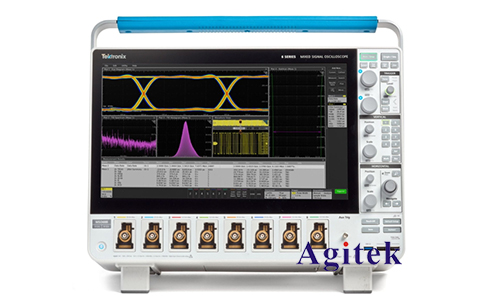

　　一、了解泰克MSO64B示波器

　　泰克MSO64B是一款高性能混合信號示波器，具有以下幾個顯著特點：

　　1.高帶寬和高采樣率：帶寬范圍從350 MHz到2 GHz，采樣率高達25 GS/s，確保了對高頻信號的精確捕捉。

　　2.多通道支持：4個模擬通道和16個數字通道，可以同時測量和分析多路信號。

　　3.高分辨率顯示：12位垂直分辨率，配合高清顯示屏，使得波形細節清晰可見。

　　二、準備工作

　　在進行頻率測量之前，首先需要做好以下準備工作：

　　1.設備連接：確保示波器正確連接到被測設備。使用合適的探頭，并保證探頭的接地良好。

　　2.校準：定期校準示波器和探頭，以確保測量精度。泰克示波器提供自動校準功能，操作簡便。

　　3.設置：打開示波器，選擇合適的通道并設置好時基、垂直標尺等參數，使得信號在屏幕上顯示清晰。

　　三、測量頻率的具體步驟

　　1.選擇正確的通道：在示波器上選擇要測量信號的通道。確保信號波形在屏幕上清晰可見，調節垂直標尺和時基，以適應信號的幅度和周期。

　　2.捕捉信號：通過調整觸發電平和觸發方式（例如上升沿觸發或下降沿觸發），確保穩定地捕捉到信號波形。泰克MSO64B提供多種觸發模式，可以根據具體情況選擇合適的模式。

　　3.打開頻率測量功能：

　　-按下示波器面板上的“測量”按鈕，進入測量菜單。

　　-在測量菜單中選擇“頻率”。此時示波器會自動計算并顯示所選通道的信號頻率。

　　4.細化測量：為了獲得更加精確的測量結果，可以進一步調整信號的顯示參數。例如，通過縮放功能放大波形的一個周期，從而更精確地讀出頻率值。

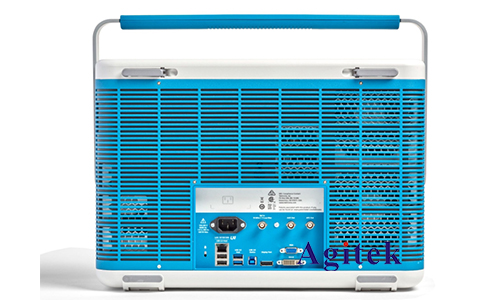

　　5.保存和記錄結果：泰克MSO64B示波器允許用戶將測量結果保存到內部存儲器或外部存儲設備。通過USB接口可以方便地導出測量數據，用于后續分析和報告。

　　四、利用高級功能提高測量精度

　　泰克MSO64B示波器不僅提供基本的頻率測量功能，還具備許多高級功能，可以幫助提高測量精度和效率。

　　1.頻譜分析：利用示波器的FFT（快速傅里葉變換）功能，可以將時間域信號轉換為頻域信號，從而更直觀地分析信號的頻率成分。

　　2.數學運算：泰克MSO64B支持多種數學運算，可以對捕捉到的信號進行加減乘除等運算，幫助深入分析信號特性。

　　3.自動測量功能：示波器可以自動識別并測量多種信號參數，如周期、占空比、上升時間、下降時間等，減少人工操作，提高效率。

　　4.探頭補償：使用泰克提供的專用探頭和探頭補償功能，可以最大限度地減少探頭引入的誤差，確保測量精度。

　　五、常見問題及解決方案

　　在使用泰克MSO64B示波器測量頻率的過程中，可能會遇到一些常見問題。以下是幾個典型問題及其解決方案：

　　1.信號不穩定：如果信號波形不穩定，可以調整觸發電平和觸發模式，確保信號穩定顯示。此外，檢查探頭連接是否牢固，接地是否良好。

　　2.頻率測量不準確：確保示波器和探頭已正確校準，并檢查信號是否存在干擾。如果信號幅度過低，可以嘗試使用更高帶寬的探頭或啟用示波器的噪聲濾波功能。

　　3.測量結果不一致：可能是由于信號周期性不強或噪聲過大導致。可以使用平均功能，取多次測量結果的平均值，提高測量精度。

　　泰克MSO64B示波器憑借其強大的功能和靈活的操作性，為頻率測量提供了極大的便利和精度保障。通過正確的設置和使用方法，工程師們可以高效地進行頻率測量，確保項目的順利進行。在實際工作中，不斷積累經驗，并結合示波器的高級功能，可以進一步提高測量效果和效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
